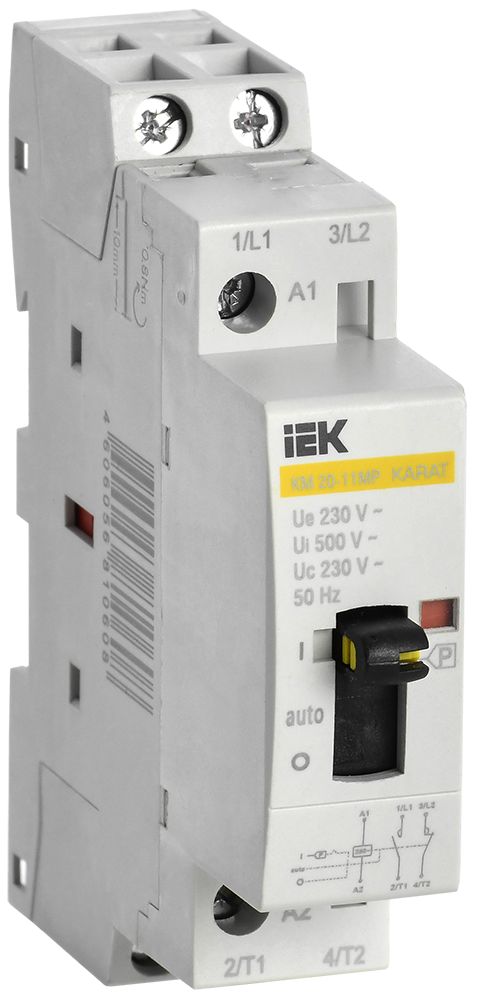

Контактор модульный с ручным управлением КМ20-11МР AC KARAT IEK
Характеристики
Категория применения
AC-1, AC-7a, AC-7b
Кол-во норм разомкнутых - НО контактов
1
Кол-во нормально замкнутых - НЗ контактов
1
Количество расширений модуля
1
Макс мощность ламп накаливания
-
Макс мощность люминесц ламп
-
Модульное исполнение
Да
Описание
Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А.
Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.
Характеристики
| Категория применения | AC-1, AC-7a, AC-7b |
|---|---|
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество расширений модуля | 1 |
| Макс мощность ламп накаливания | - |
| Макс мощность люминесц ламп | - |
| Модульное исполнение | Да |
| Напряжение цепи управления | 230 |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин раб напряжение | 230 |
| Номин рабочий ток Ie при AC-1 400 В | 20 |
| Номинальный рабочий ток | 20 |
| С ручным управлением | Да |
| Степень защиты - IP | IP20 |
| Тип напряжения - рабочее напряжение | Переменный (AC) |
| Тип напряжения - цепь управления | Переменный (AC) |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Условный номин ток короткого замыкания Iq | 3 |
| Ширина по количеству модульных расстояний | 1 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40888_25.PDF
pdf, 1.23 MB
ЕАЭС RU С-CN.АЯ46.В.49628_26.pdf
pdf, 1.24 MB
Паспорт (1)
KM_hand_KARAT-passp_ru_eng_3.pdf
pdf, 1.43 MB
Листовка (1)
listovka_Kontaktor_modulnyi_KM_KARAT.pdf
pdf, 2.05 MB

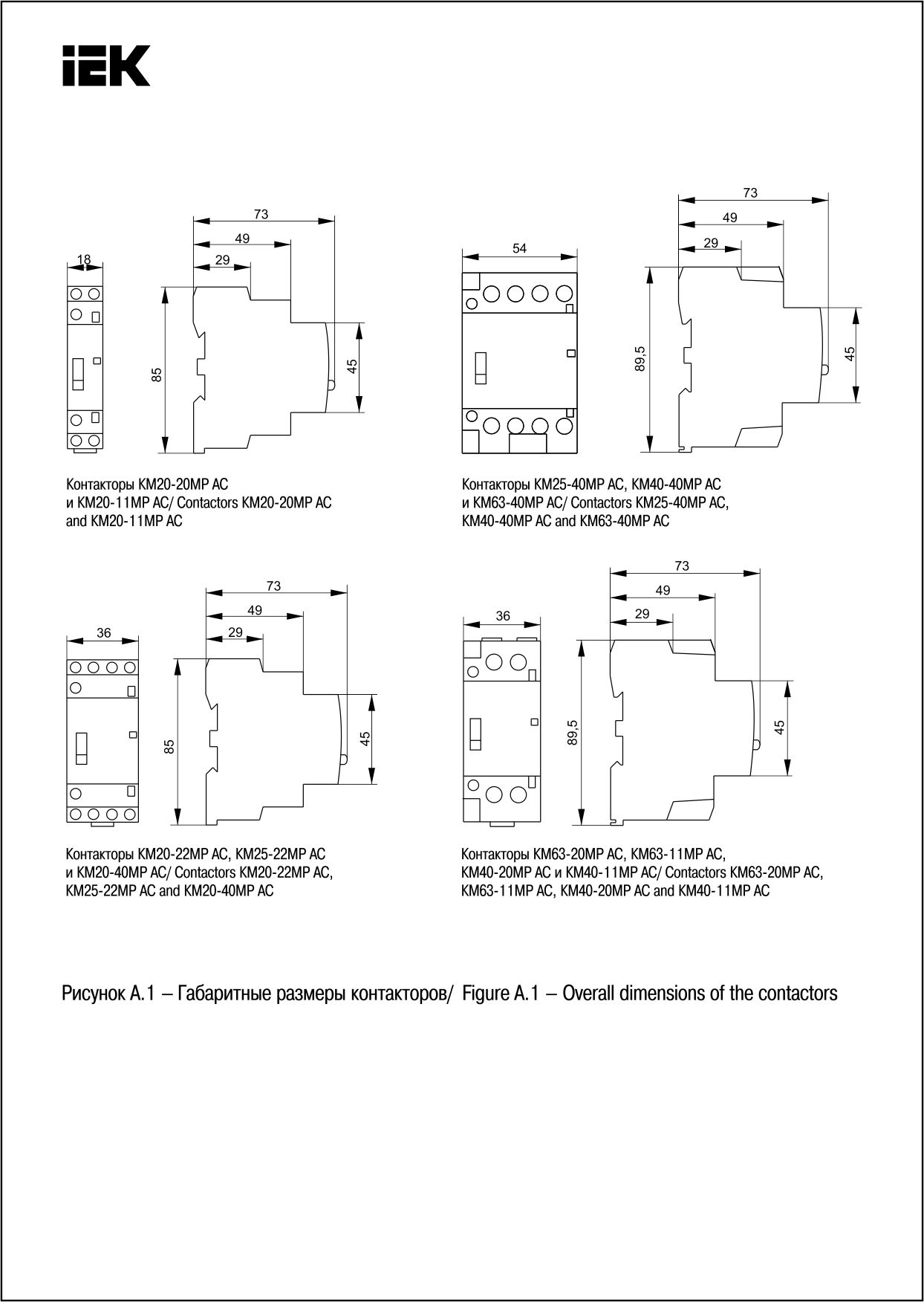

Габаритные чертежи (1)
jpg, 1.97 MB

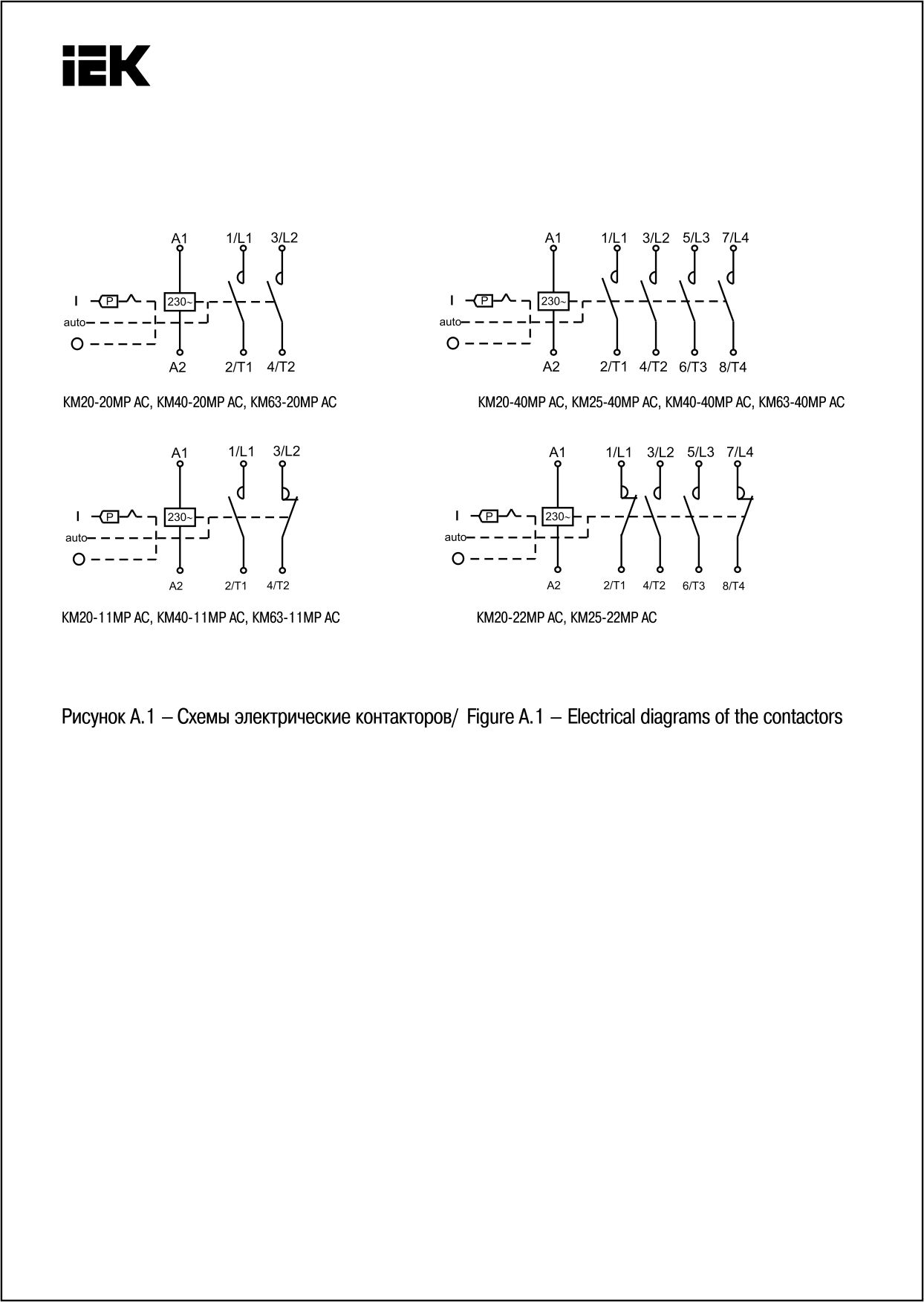

Схема подключения (1)
jpg, 1.93 MB
