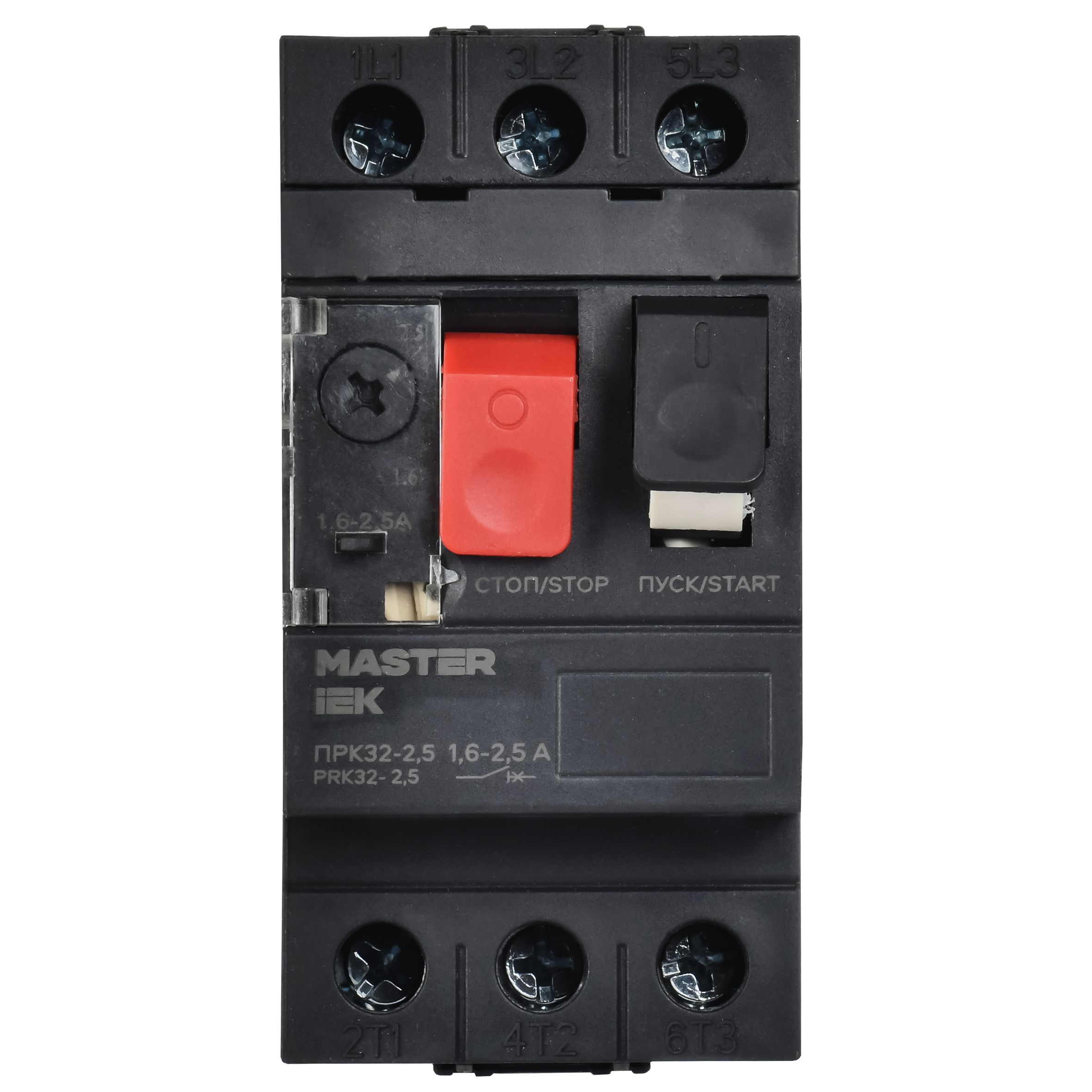

Пускатель ПРК32-2,5 In=2,5А Ir=1,6-2,5А Ue 690В MASTER IEK
Характеристики
Вес
≤ 0,26
Высота
90.0
Глубина
81.0
Диап регул без заде сраб расцеп короткого замык
-
Диапазон уставки тока расцепления
1,6...2,5
Класс расцепления - защиты
10
Климатическое исполнение
УХЛ3.1
Описание
Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Категория применения АС-3.
По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002.
Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.
Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.
Характеристики
| Вес | ≤ 0,26 |
|---|---|
| Высота | 90.0 |
| Глубина | 81.0 |
| Диап регул без заде сраб расцеп короткого замык | - |
| Диапазон уставки тока расцепления | 1,6...2,5 |
| Класс расцепления - защиты | 10 |
| Климатическое исполнение | УХЛ3.1 |
| Количество полюсов | 3 |
| Коммутационное перенапряжение | ≤ 8000 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин мощность управ ЭД в применения АС-3 230В | 0.37 |
| Номин мощность управ ЭД в применения АС-3 400В | 0.75 |
| Номин мощность управ ЭД в применения АС-3 660В | 1.50 |
| Номин напряжение изоляции Ui | 690 |
| Номин откл способность Icu при 400 В AC | 100 |
| Номин предельный отключаемый ток к з Iсu 230 В | 100 |
| Номин предельный отключаемый ток к з Iсu 400 В | 100 |
| Номин предельный отключаемый ток к з Iсu 660 В | 3 |
| Номин продолжительный ток Iu | 3 |
| Номин раб напряжение | 230/400/500/690 |
| Номин рабочий отключаемый ток к з Iсs 400 В | 100.0 |
| Номин рабочий отключаемый ток к з Iсs 660 В | 2.25 |
| Номин ток | 2.5 |
| Номин частота | 50 |
| Применение в окружающей среде | В |
| Ремонтопригодность | Нет |
| С встроенным расцепителем пониж-го напряж | Нет |
| С интегрированным вспомогат перекл | Нет |
| С термозащитой | Да |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -25...40 |
| Тип монтажа | На DIN рейку |
| Тип подключения | Винтовое соединение |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Термомагнитный |
| Уставка электромагнитного расцепителя | 33.5 |
| Чувствительность к обрыву фазы | Да |
| Ширина | 44.5 |
| Электр или Мех износостойкость | 10000 |
