Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 2х7 L+PEN IEK
Характеристики
Высота
45
Глубина
51
Количество зажимных клемм на 1 полюс
7
Количество полюсов
1
Макс. номин. ток
100
Поперечное сечение проводника-многожильный с концевой заделкой
-
Сплошное сечение проводника-одножильного многопроволочного
-
Описание
Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика.
Применяются при комплектации щитового оборудования для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников.
Способы установки:
- на монтажную DIN-рейку 35 мм;
- на панель щита двумя винтами.
Каждая шина отдельно изолирована.
Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А.
Характеристики
| Высота | 45 |
|---|---|
| Глубина | 51 |
| Количество зажимных клемм на 1 полюс | 7 |
| Количество полюсов | 1 |
| Макс. номин. ток | 100 |
| Поперечное сечение проводника-многожильный с концевой заделкой | - |
| Сплошное сечение проводника-одножильного многопроволочного | - |
| Ширина | 65 |
| с N колодкой | Нет |
| с РЕ колодкой | Да |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42761_25.pdf
pdf, 2.6 MB
ЕАЭС RU С-CN.АЯ46.В.49118_26.pdf
pdf, 2.61 MB
Паспорт (1)
SHNK_cross-module_passp_ru_eng_6.pdf
pdf, 2.11 MB
Листовка (1)
listovka_00908_TEKFOR_shini_blok_view_02.pdf
pdf, 778.02 KB

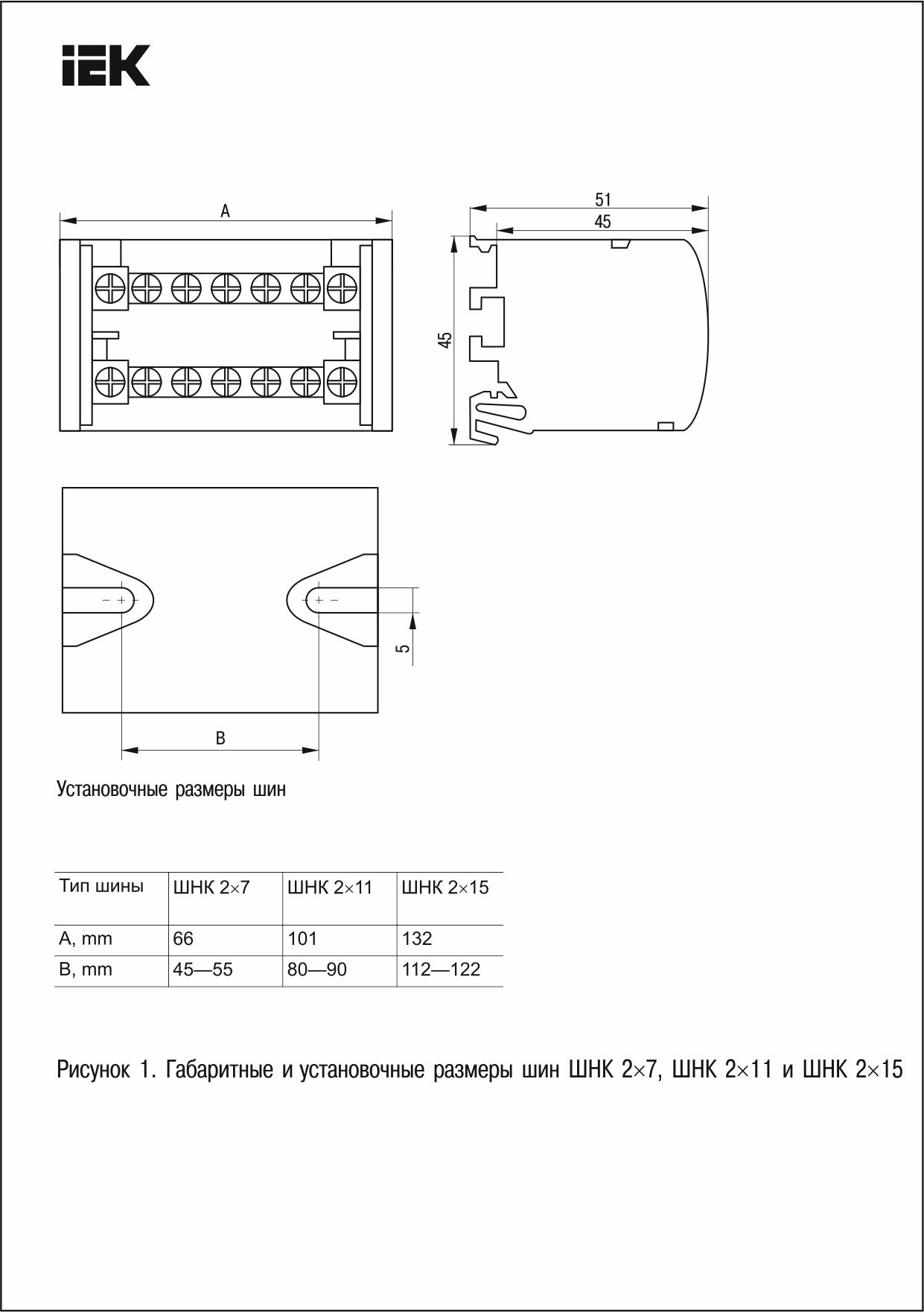

Габаритные чертежи (1)
jpg, 121.43 KB
