Характеристики
Время переключения в аварийн режим
≤ 0,25
Время работы в аварийном режиме
3,0
Выходное напряжение
6...20

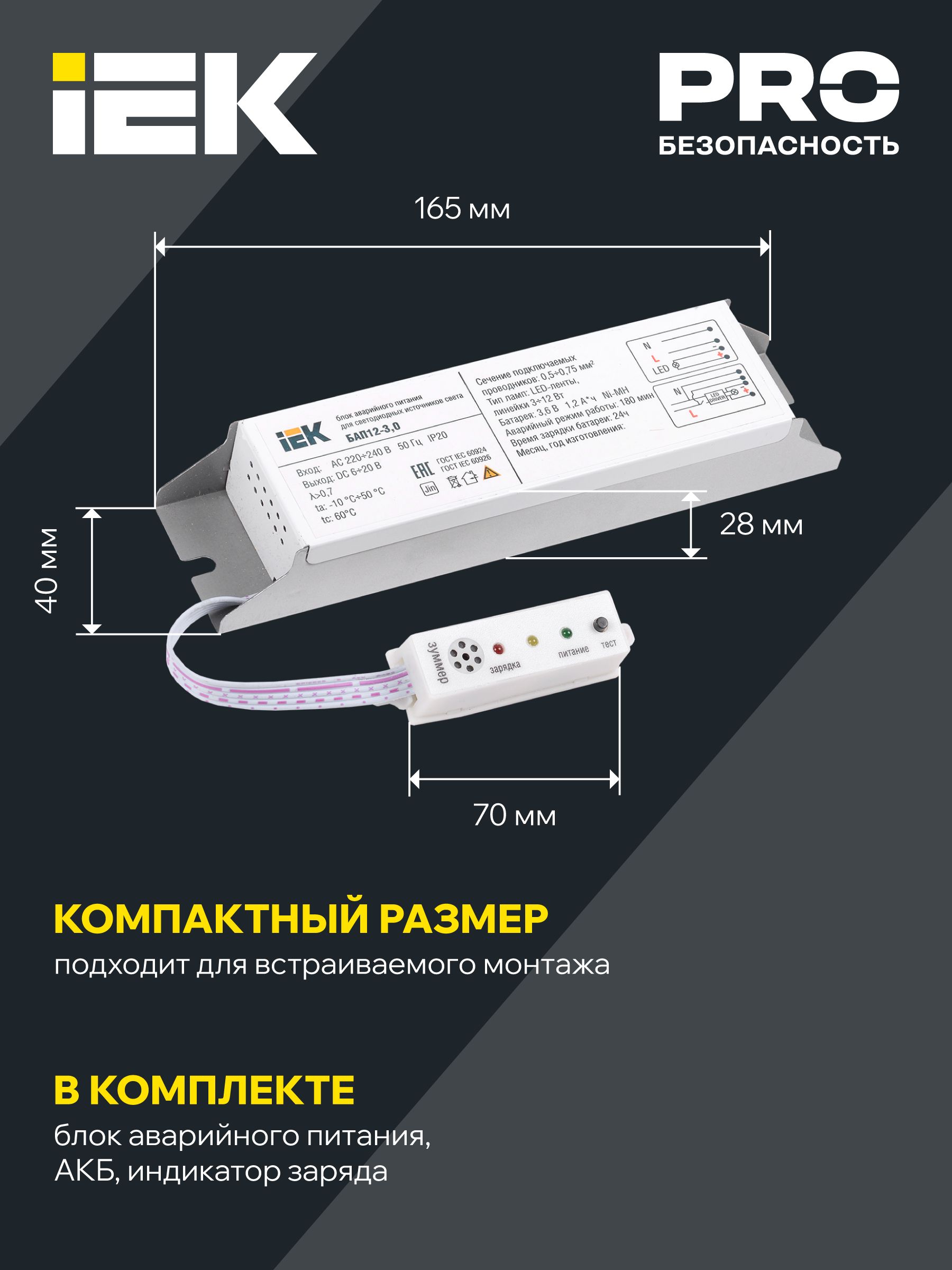

Габаритные размеры блока ДхШхВ
158х40х28
Диапазон рабочих температур
-10...50
Емкость аккумуляторной батареи
1.2
Класс защиты
I
Описание

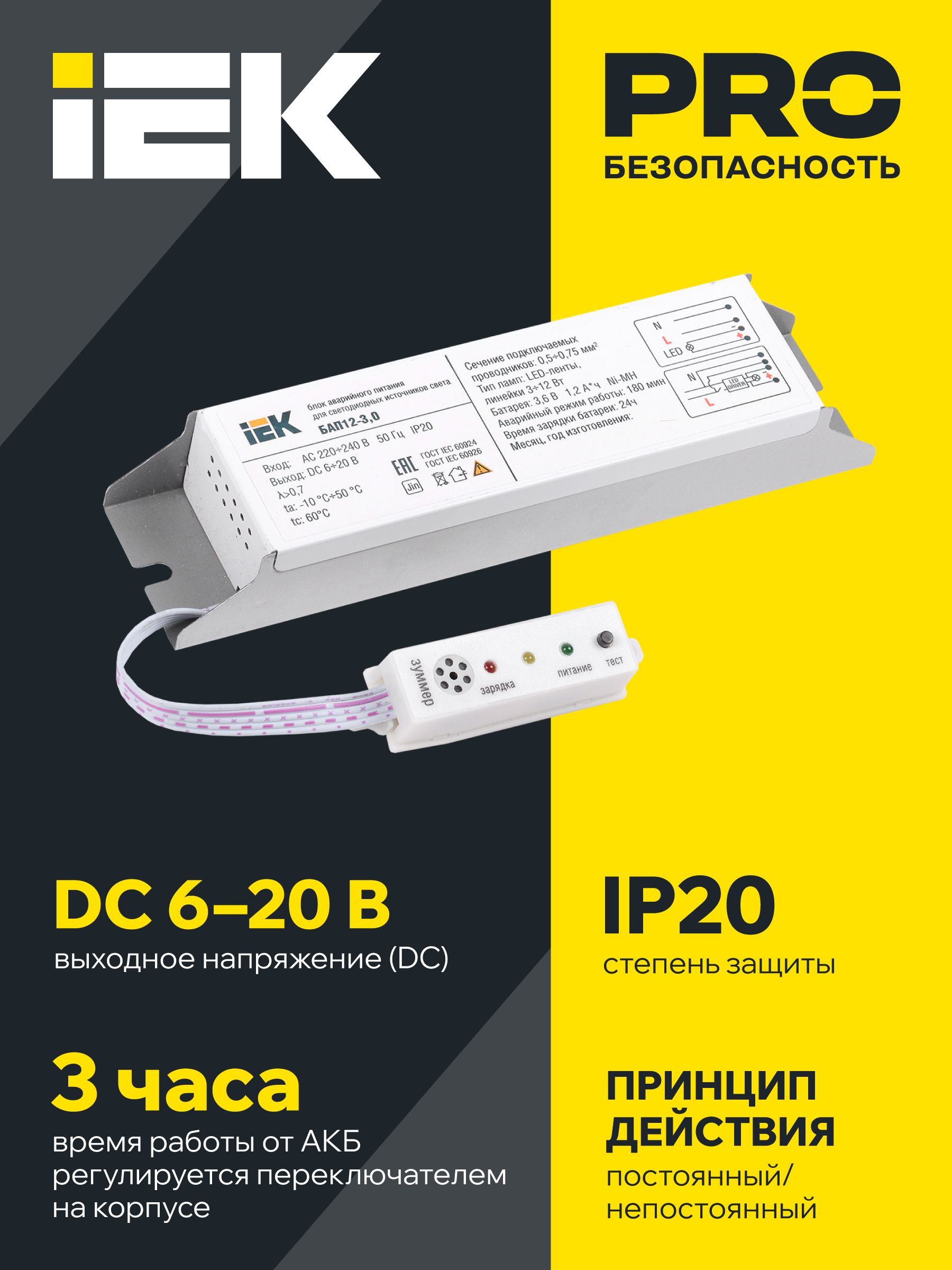

Блок аварийного питания (БАП) обеспечивает бесперебойную работу светодиодных светильников в случае непредвиденного отключения сети 230В или при снижении напряжения ниже порогового уровня. Блок включает 1 подключенную светодиодную линейку.
БАП12-3 IEK встраивается в светильник или в выносной бокс и обеспечивает работу в аварийном режиме светодиодных ламп, светодиодных модулей (СИД) и светодиодных лент напряжением питания 6-20 В и максимальной мощностью от 3 Вт до 12 Вт.
В дополнение к БАП 12 предлагается светодиодная линейка LED-18SMD2835 IEK, рассчитанная специально на работу с данным блоком. Использование БАП 12 со светодиодной линейкой LED-18SMD2835 позволит организовать аварийное освещение светильников любых типов (с ЛЛ, LED).
Характеристики
| Время переключения в аварийн режим | ≤ 0,25 |
|---|---|
| Время работы в аварийном режиме | 3,0 |
| Выходное напряжение | 6...20 |
| Габаритные размеры блока ДхШхВ | 158х40х28 |
| Диапазон рабочих температур | -10...50 |
| Емкость аккумуляторной батареи | 1.2 |
| Класс защиты | I |
| Климатическое исполнение | УХЛ4 |
| Контрольное оборудование | Кнопка ТЕСТ |
| Макс время заряда батареи | 24.0 |
| Мощность | 12 |
| Мощность подключ светодиодного модуля | 3...12 |
| Номин время работы | 2.0 |
| Номин напряжение | 230 |
| Номин напряжение аккумуляторной батареи | 3,6 |
| Номинальное время работы | 2 |
| Питаемое устройство | LED модуль |
| Сечение проводника | 0,5...0,75 |
| Степень защиты - IP | IP20 |
| Схема подключения | Постоян./непостоян. режим |
| Температура на корпусе | ≤ 60 |

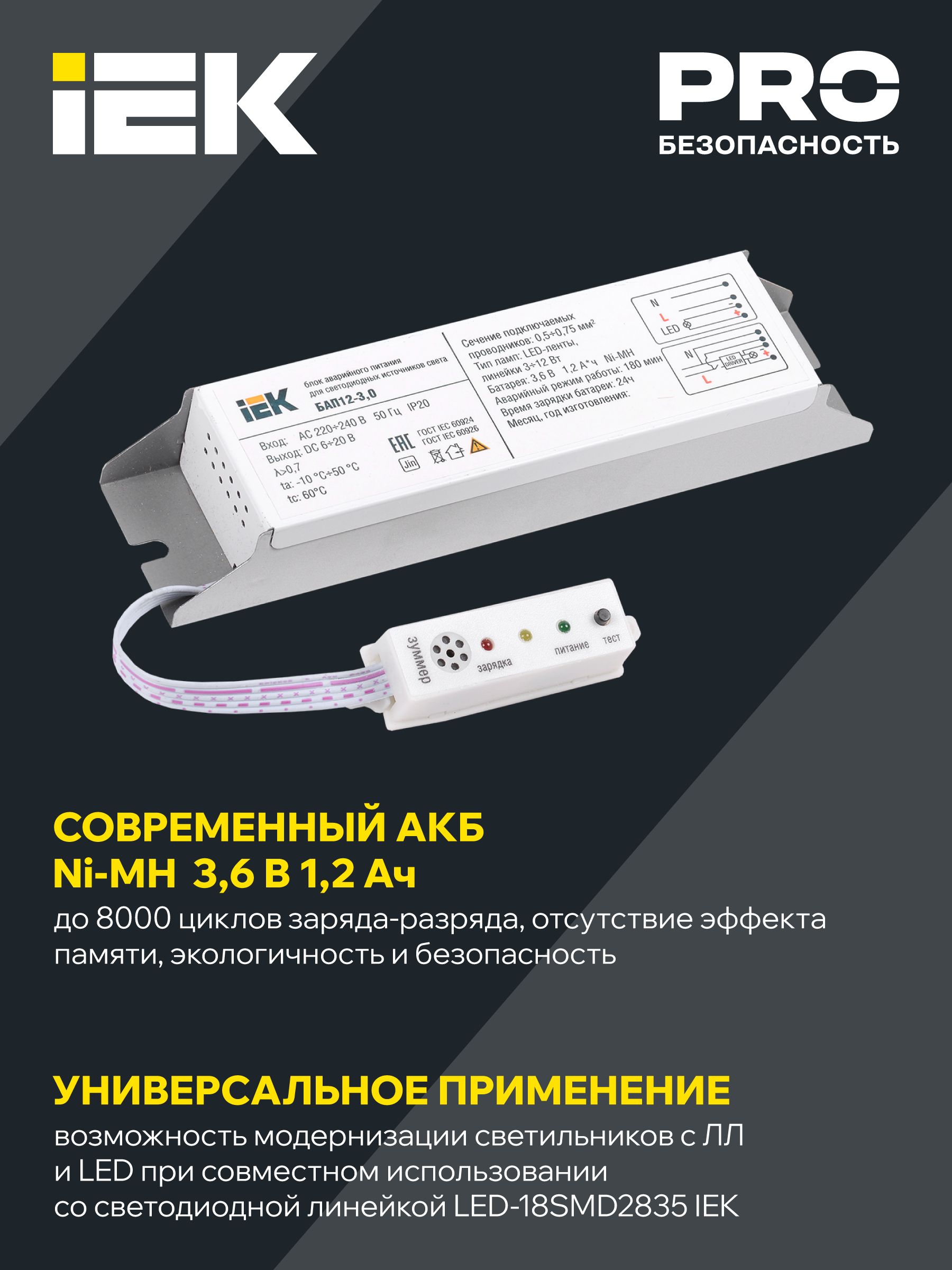

| Тип аккумулятора | Аккумулятор NiMH (никель-металл-гидридный) |
| Тип лампы | Светодиод. источник света (LED) |
| Тип пускорег аппарата-ПРА-трансформатора | ЭПРА |
| Частота | 50 Гц |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.48375_26.pdf
pdf, 2.48 MB
ЕАЭС N RU Д-CN.РА02.В.68854_26.pdf
pdf, 1.43 MB
Руководство (1)
BAP_12_manual_3_DOP_MI.pdf
pdf, 1.08 MB
Листовка (1)
listovka_BAP12.pdf
pdf, 1.65 MB

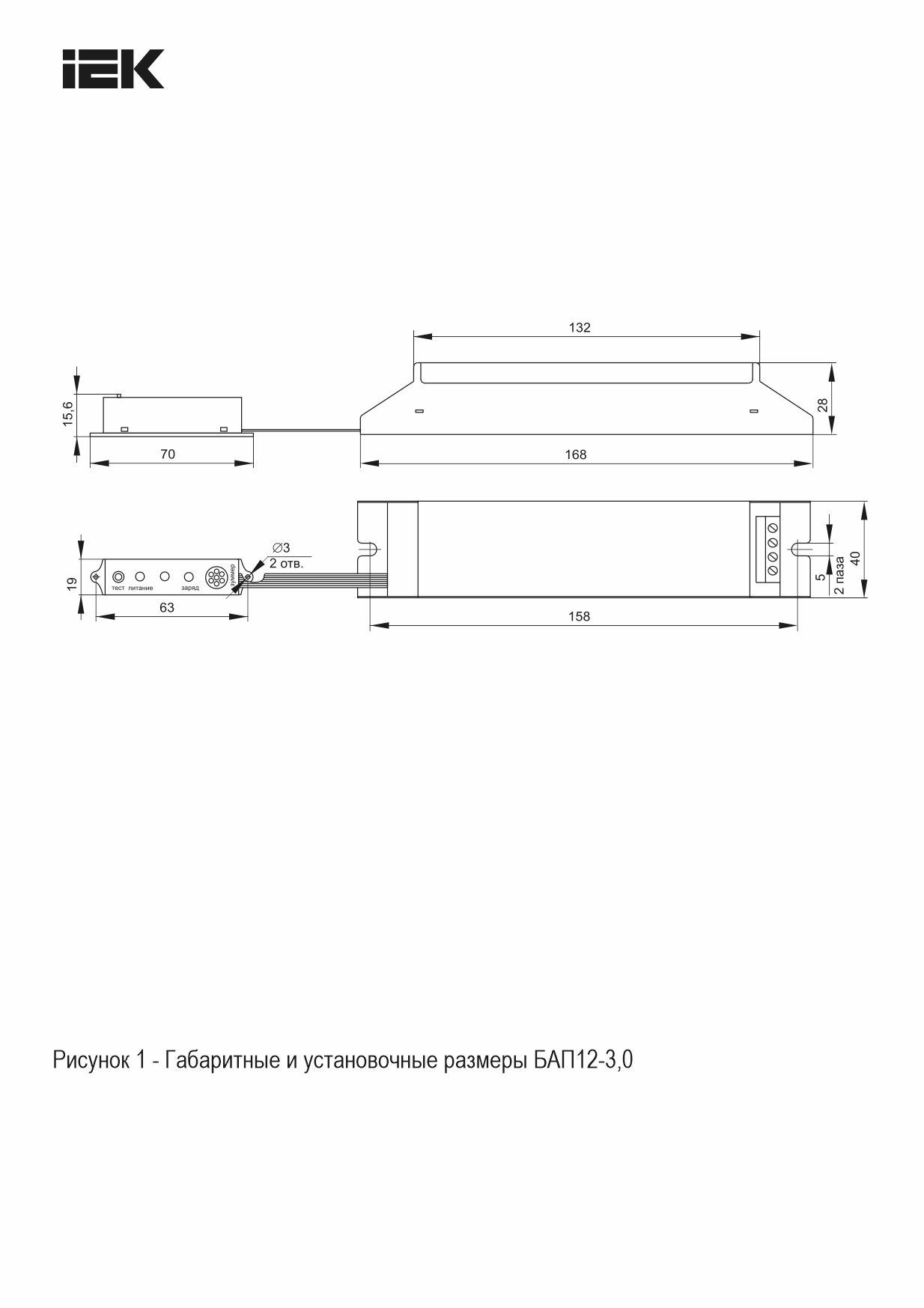

Габаритные чертежи (1)
jpg, 68.6 KB

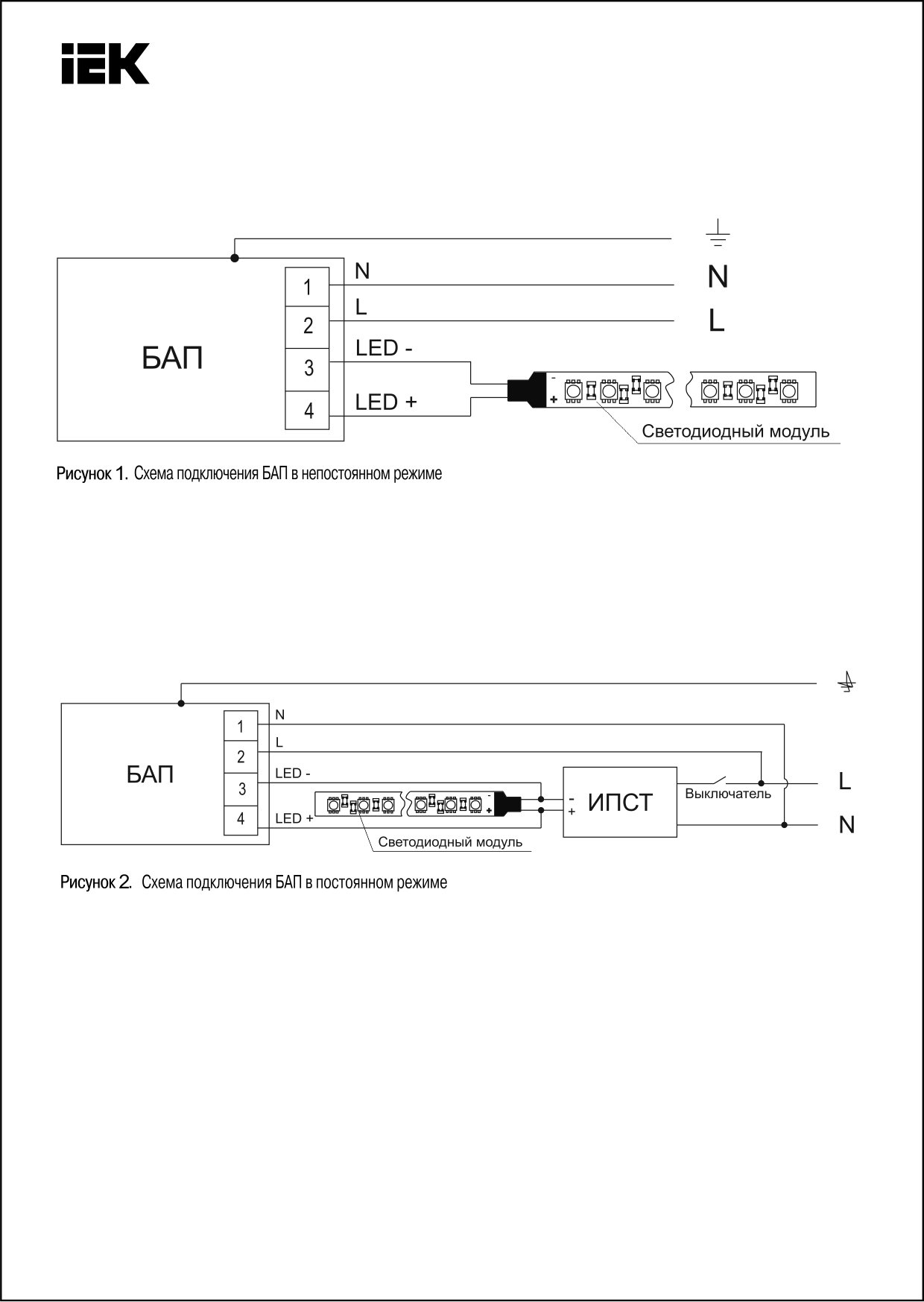

Схема подключения (1)
BAP12_passport_112015 - СП.jpg
jpg, 2 MB
