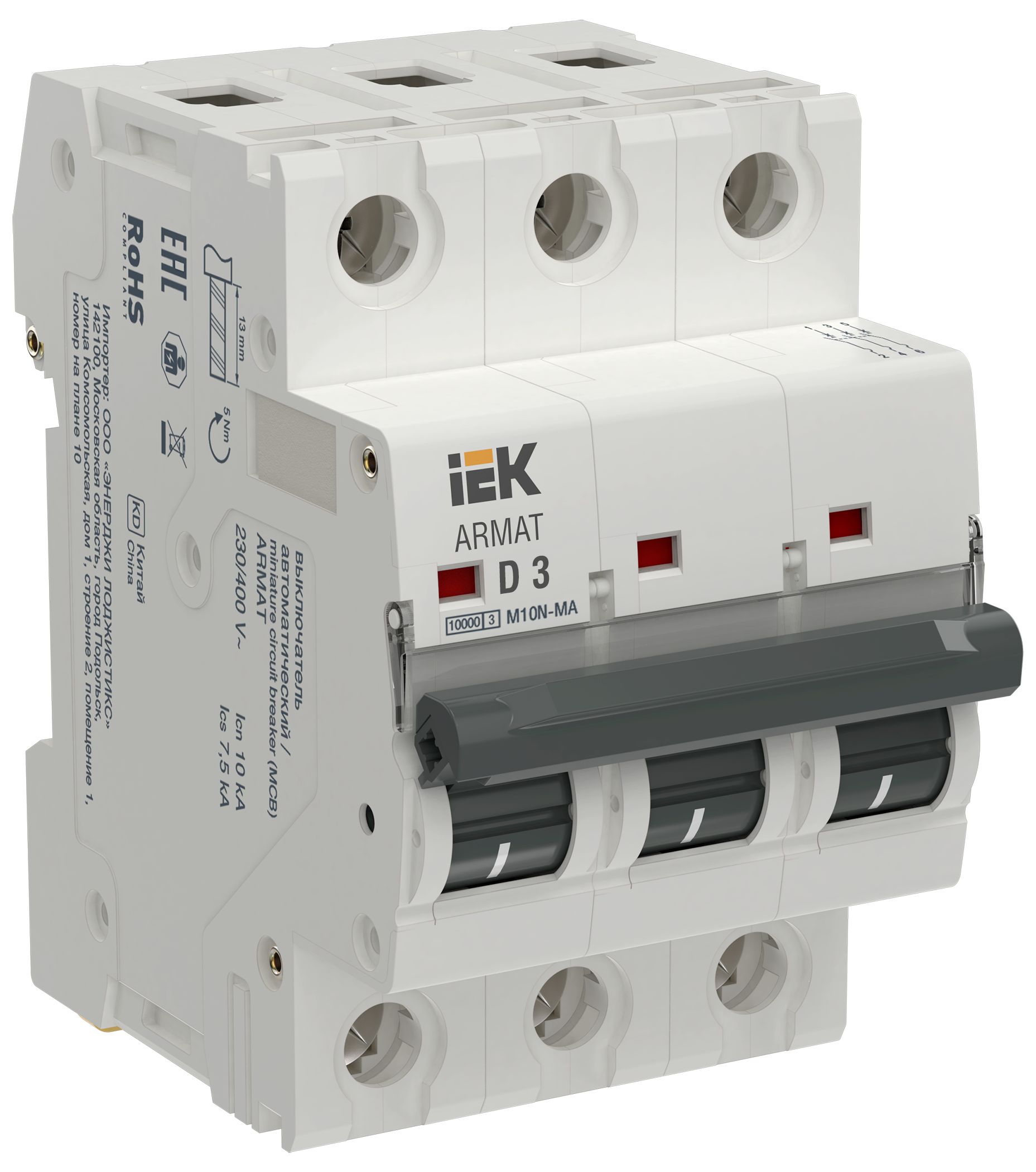

ARMAT Автоматический выключатель без теплового расцепителя M10N-MA 3P D 3А IEK
Характеристики
Вес одного полюса
0,12
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Класс защиты от поражения электрическим током
0
Количество защищенных полюсов
3
Количество полюсов
3
Макс сечение входящего кабеля
25
Описание
Автоматические выключатели без теплового расцепителя ARMAT серии M10N MA предназначены для защиты цепей от короткого замыкания. Основная область применения выключателя - системы аварийной вентиляции и пожаротушения. Модельный ряд включает в себя устройства с характеристиками срабатывания C, D на номинальные токи от 1А до 63А с числом полюсов 1Р, 2Р, 3Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10N MA составляет 10 кА.
Характеристики
| Вес одного полюса | 0,12 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Класс защиты от поражения электрическим током | 0 |
| Количество защищенных полюсов | 3 |
| Количество полюсов | 3 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 20000 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Нет |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение изоляции Ui | 500 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 |
| Номинальное импульсное выдерживаемое напряжение | 6 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 3.0 |
| Общ количество полюсов | 3 |
| Отключающая способность | 10 |
| Рабочая температура окружающей среды | -40...70 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1...25 |
| Сечение одножильного жёсткого провода | 1...25 |
| Степень загрязнения | 2 |
| Степень защиты - IP | IP20 |
| Тип монтажа | на DIN-рейку |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость | 10000 |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.41096_25.PDF
pdf, 2.2 MB
ЕАЭС N RU Д-CN.РА02.В.66977_26.pdf
pdf, 3.26 MB
Руководство (1)
jpg, 386.25 KB
Паспорт (1)
Vikluchatel_M10N-MA_ARMAT_passp_ru_eng_2.pdf
pdf, 4.33 MB
Листовка (1)
listovka_ARMAT_M10N_MA.pdf
pdf, 821.27 KB
Преимущества (7)
Габаритные чертежи (1)
jpg, 163.4 KB
Схема подключения (1)
jpg, 107.66 KB
