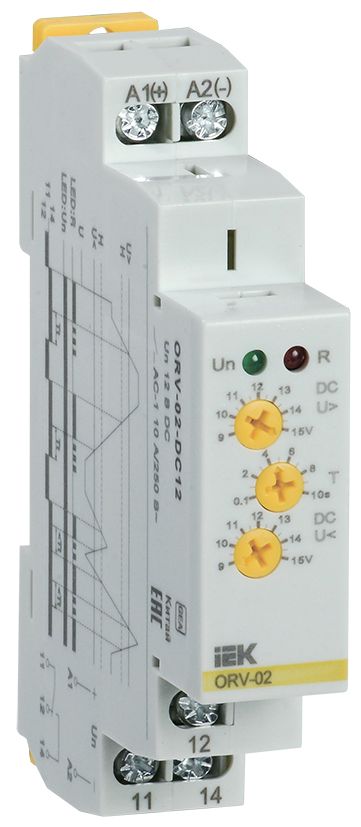

Реле контроля напряжения ORV однофазное 12В DC IEK
Характеристики
Вес
0,059
Выдержка времени
(0,1÷10) ± 10%
Высота
90
Гистерезис
3
Глубина
64
Диапазон измеряемого напряжения №1
9
Диапазон измеряемого напряжения №2
15
Описание
Предназначено для контроля повышения напряжения сети и выдачи команды исполнительным элементам.
Характеристики
| Вес | 0,059 |
|---|---|
| Выдержка времени | (0,1÷10) ± 10% |
| Высота | 90 |
| Гистерезис | 3 |
| Глубина | 64 |
| Диапазон измеряемого напряжения №1 | 9 |
| Диапазон измеряемого напряжения №2 | 15 |
| Диапазон частоты питающего напряжения | 45...65 |
| Индикатор наличия напряжения | Зелёный светодиод (Un) |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Категория перенапряжения | 3 |
| Количество переключающих контактов | 1 |
| Контроль макс напряжения при постоян токе | Да |
| Контроль макс однофазного напряжения | Да |
| Контроль макс трехфазного напряжения | Нет |
| Контроль мин напряжения при постоян токе | Да |
| Контроль мин однофазного напряжения | Да |
| Контроль мин трехфазного напряжения | Нет |
| Макс сечение многожил кабеля с наконечниками | 1х2,5 |
| Макс сечение одножильного кабеля | 1х2,5 |
| Мех износостойкость | 10^7 |
| Мин задержка на включение | 0.5 |
| Номин напряж питания цепи управ Us пост тока DC | - |
| Номин напряжение | 12 DC |
| Номин напряжение контактной группы | 250 АС / 24 DC |
| Номин напряжение питания цепи управ Us AC 50 Гц | 12 |
| Номин ток контактных групп при АС-1 | 10 |
| Погрешность измерений | ±1 |
| Погрешность настройки | ± 5 |
| Рабочее положение | Любое |
| Ремонтопригодность | Нет |
| Степень загрязнения | 2 |
| Степень защиты IP клеммы | IP20 |
| Степень защиты IP лицевая панель | IP40 |
| Температура эксплуатации | +20...+55 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип напряжения управления | Постоянный (DC) |
| Функция гистерезиса для напряж при пост токе | Нет |
| Ширина | 18 |
| Электр износостойкость | 10^6 |
