Характеристики
Высота
31.0
Длина
42
Номин напряжение
660
Номин поперечное сечение ответвления
1,5...10
Номин поперечное сечение переходной секции
16...35
Номинальное поперечное сечение ответвления, SM / RM
1,5...10
Номинальное сечение главного провода, SE
16...35
Описание

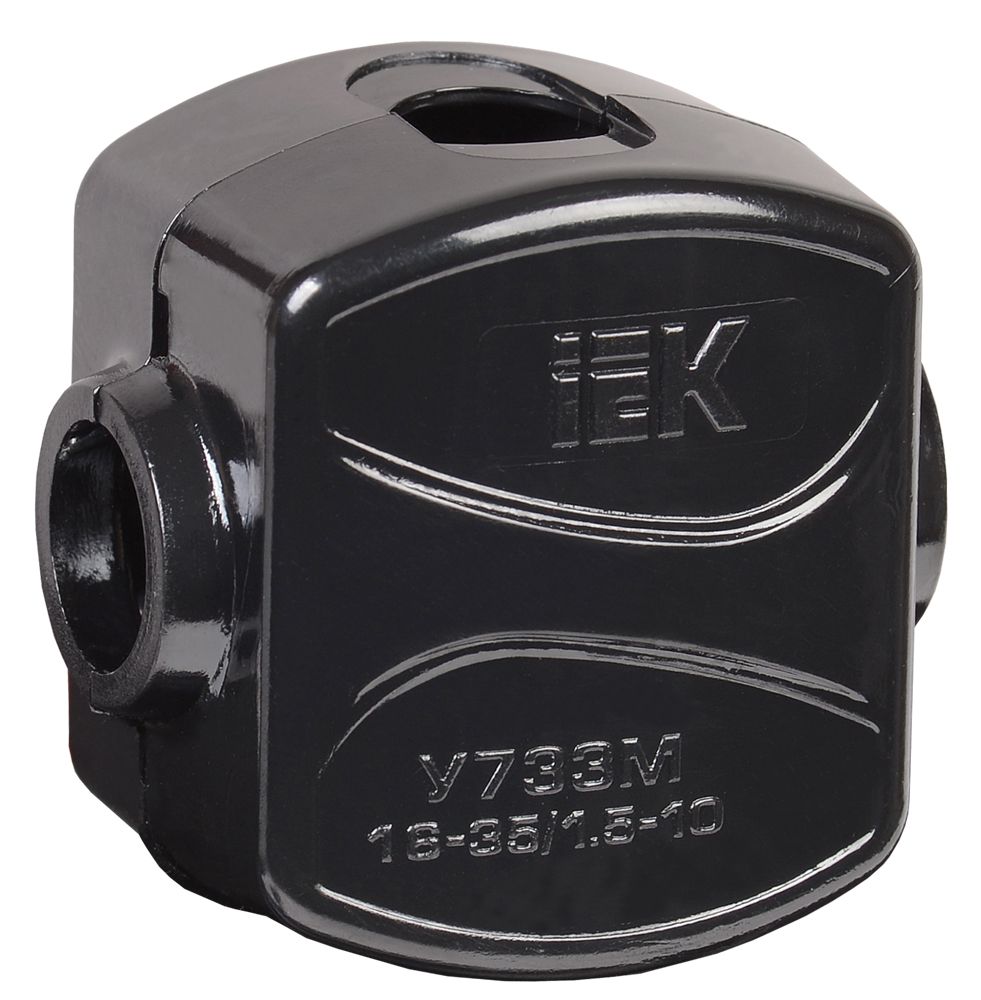

Кабельные ответвительные зажимы предназначены для организации ответвлений от магистральных линий кабелей и проводов напряжением до 660 В без разрыва магистральной линии. Зажимы имеют степень защиты IP20. Внутри зажимов расположен затягиваемый болтами плашечный зажим с оцинкованной поверхностью, что гарантирует защиту проводника от преждевременного окисления и способствует большей проводимости электрического тока.
Характеристики
| Высота | 31.0 |
|---|---|
| Длина | 42 |
| Номин напряжение | 660 |
| Номин поперечное сечение ответвления | 1,5...10 |
| Номин поперечное сечение переходной секции | 16...35 |
| Номинальное поперечное сечение ответвления, SM / RM | 1,5...10 |
| Номинальное сечение главного провода, SE | 16...35 |
| Температура эксплуатации | -60...40 |
| Тип изделия/компонента | Сжим ответвительный |
| Тип соединения | Винтовое соединение |
| Ширина | 41 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40244_25.PDF
pdf, 1.13 MB
ЕАЭС RU С-CN.АЯ46.В.49808_26.pdf
pdf, 1.12 MB
Паспорт (1)
Cable_connector_Y_passport.pdf
pdf, 1.77 MB
Габаритные чертежи (1)
Cable_connector_pasport_02.07.2014 - ГЧ.jpg
jpg, 2.21 MB
