Характеристики
Высота
60.0
Длина
84
Номин напряжение
660
Номин поперечное сечение ответвления
16...50
Номин поперечное сечение переходной секции
95...150
Номинальное поперечное сечение ответвления, SM / RM
16...50
Номинальное сечение главного провода, SE
95...150
Описание

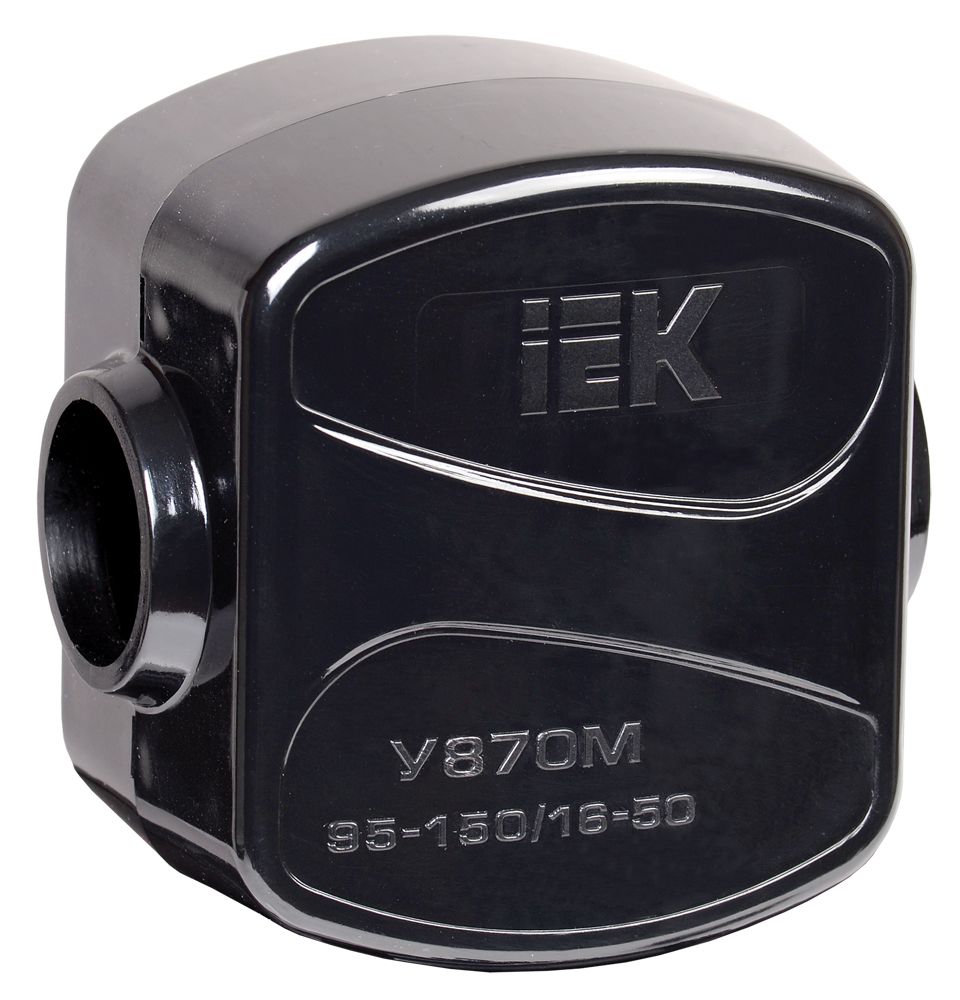

Кабельные ответвительные зажимы предназначены для организации ответвлений от магистральных линий кабелей и проводов напряжением до 660 В без разрыва магистральной линии. Зажимы имеют степень защиты IP20. Внутри зажимов расположен затягиваемый болтами плашечный зажим с оцинкованной поверхностью, что гарантирует защиту проводника от преждевременного окисления и способствует большей проводимости электрического тока.
Характеристики
| Высота | 60.0 |
|---|---|
| Длина | 84 |
| Номин напряжение | 660 |
| Номин поперечное сечение ответвления | 16...50 |
| Номин поперечное сечение переходной секции | 95...150 |
| Номинальное поперечное сечение ответвления, SM / RM | 16...50 |
| Номинальное сечение главного провода, SE | 95...150 |
| Температура эксплуатации | -60...40 |
| Тип изделия/компонента | Сжим ответвительный |
| Тип соединения | Винтовое соединение |
| Ширина | 84 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.40244_25.PDF
pdf, 1.13 MB
ЕАЭС RU С-CN.АЯ46.В.49808_26.pdf
pdf, 1.12 MB
Паспорт (1)
Cable_connector_Y_passport.pdf
pdf, 1.77 MB
Габаритные чертежи (1)
Cable_connector_pasport_02.07.2014 - ГЧ.jpg
jpg, 2.21 MB
