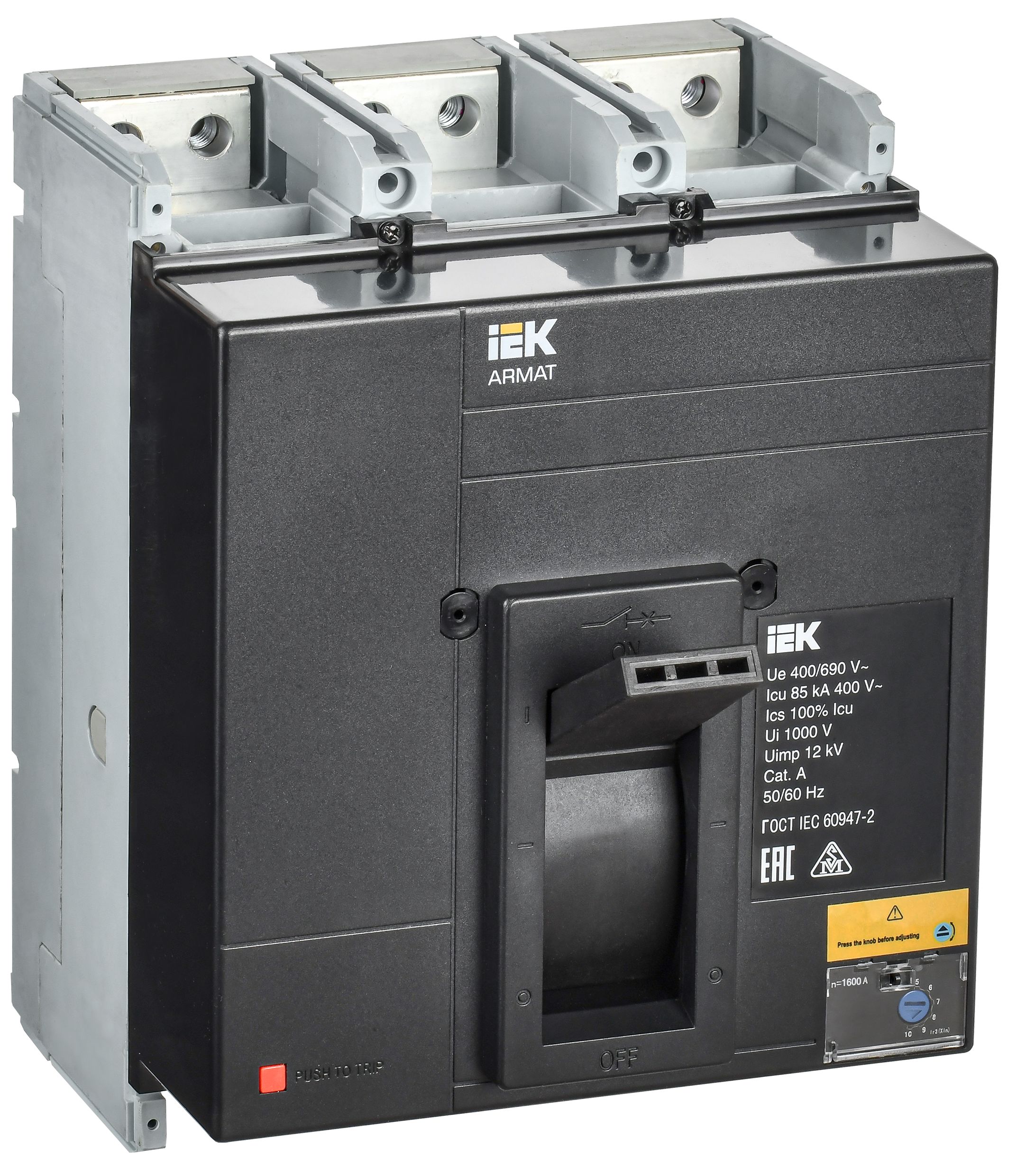

ARMAT Автоматический выключатель в литом корпусе 3P типоразмер N 85кА 1600А расцепитель электромагнитный регулируемый IEK
Характеристики
Вес
14.300
Вид подключения главной электрич цепи
Прочее
Высота
468.8
Высота над уровнем моря
< 2000
Глубина
224.8
Диап регул без заде сраб расцеп короткого замык
-
Диапазон уставки тока расцепления
8000...16000
Описание
Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов.
Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А.
Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества.
Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве.
Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!
Характеристики
| Вес | 14.300 |
|---|---|
| Вид подключения главной электрич цепи | Прочее |
| Высота | 468.8 |
| Высота над уровнем моря | < 2000 |
| Глубина | 224.8 |
| Диап регул без заде сраб расцеп короткого замык | - |
| Диапазон уставки тока расцепления | 8000...16000 |
| Исполнение | Стационарное |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат переключающих контактов | 0 |
| Количество полюсов | 3 |
| Конструкция прибора | Прочее |
| Мех износостойкость | 20000 |
| Механич износостойкость без обслуживания | 20000 |
| Монтаж на DIN-рейку | Нет |
| Моторный привод - дополнительно | Да |
| Моторный привод встроенный | Нет |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 12 |
| Номин кратковрем выдерж в течении 1 с ток Icw | 12 |
| Номин напряжение | 400...690 |
| Номин напряжение изоляции Ui | 1000 |
| Номин откл способность Icu при 400 В 50 Гц | 85 |
| Номин продолжительный ток Iu | 1600 |
| Номин раб наибольшая откл способность Ics | 85 |
| Номин раб напряжение | 400/690 |
| Номин ток | 1600 |
| Относительная влажность воздуха | 90% |
| Подходит для монтажа на DIN-рейку | Нет |
| Потери энергии | 210 |
| Режим работы | Продолжительный |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP20 |
| Степень защиты зажимов IP | IP00 |
| Температура эксплуатации | -40...60 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Тип расцепителя | Магнитный |
| Тип элемента управления | Тумблер |
| Частота сети | 50/60 |
| Ширина | 210.0 |
| Электр износостойкость | 3000 |
| Электр износостойкость без обслуживания при АС 440В | 3000 |
| Электр износостойкость без обслуживания при АС 690В | 10000 |
