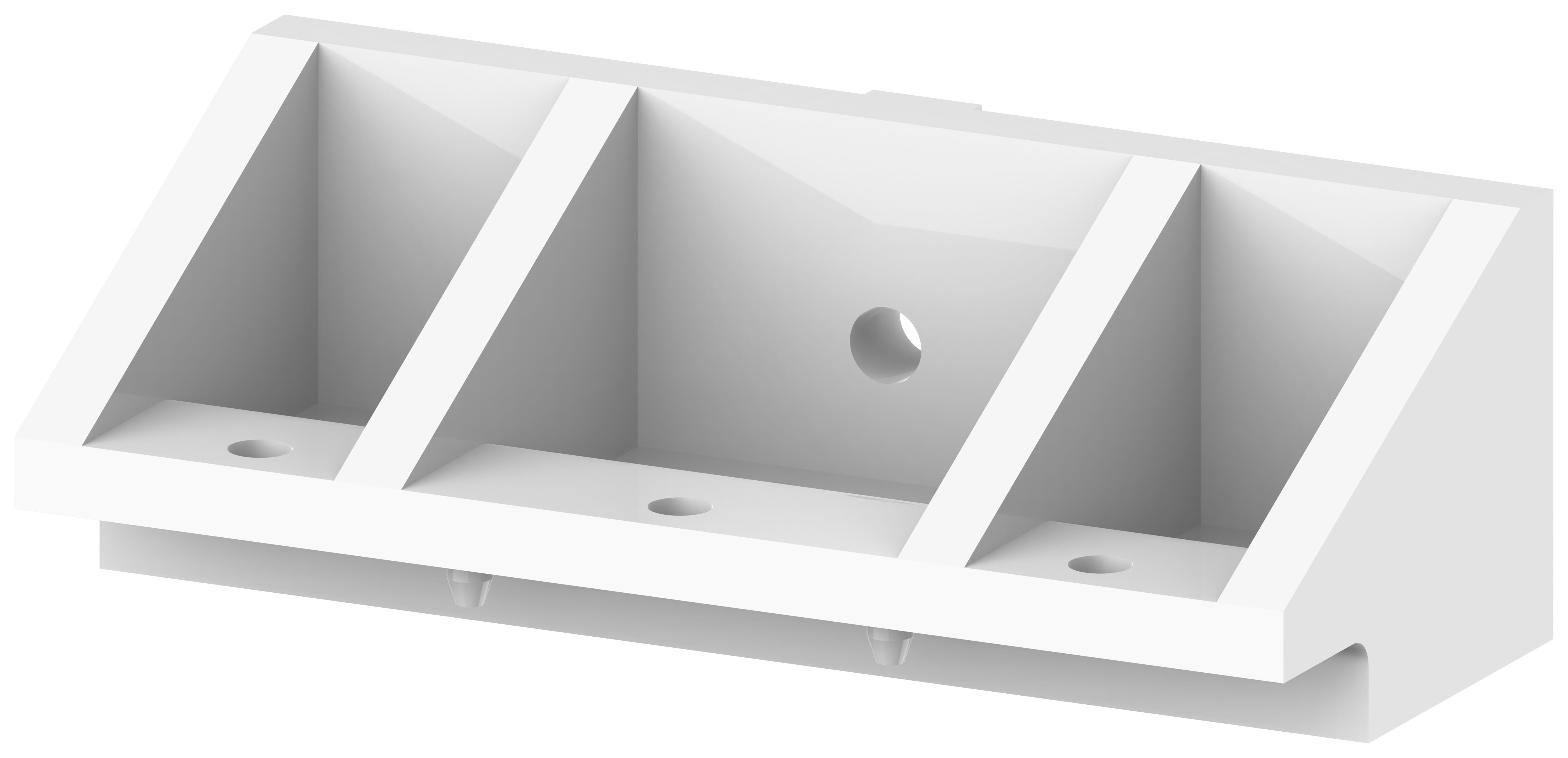

Изолятор шинный задний 1 полюсный IEK
Характеристики
Вид или марка материала
Полиэфирная смола, армированная стекловолокном
Высота
69.0
Глубина
50.0
Количество полюсов
1
Кратковрем выдерж напряж промышл частоты
12.0
Макс. номин. ток
6300
Материал
Пластик
Описание
Изолятоо служит для жесткого крепления и изоляции системы главных сборных шин по задней стенке внутри электрического щита. Изоляторы могут быть использованы в НКУ постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.
Характеристики
| Вид или марка материала | Полиэфирная смола, армированная стекловолокном |
|---|---|
| Высота | 69.0 |
| Глубина | 50.0 |
| Количество полюсов | 1 |
| Кратковрем выдерж напряж промышл частоты | 12.0 |
| Макс. номин. ток | 6300 |
| Материал | Пластик |
| Момент затяжки болтов крепленния шин | 23.0 |
| Напряж пробоя изоляции промышл частоты | 2.2 |
| Номин раб напряжение | 1000 |
| Предел прочности на изгиб | 123 |
| Расстояние между шинами | 13 |
| Температура эксплуатации | -60...80 |
| Тип конструкции | Изолятор плоский |
| Толщина шин | 5...30 |
| Цвет | Серый |
| Ширина | 151.0 |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Листовка (1)
listovka_web_IEK_FORMAT_PRO_6300_А_view.pdf
pdf, 623.59 KB
