Характеристики
Возможна дополнит комплектация
Нет
Импульсная прочность
0,25
Количество полюсов
2
Кратковременная задержка срабатывания
Да
Макс сечение входящего кабеля
50
Монтажная глубина - ниши
74.0
Номин импульсное выдерживаемое напряжение
6
Описание

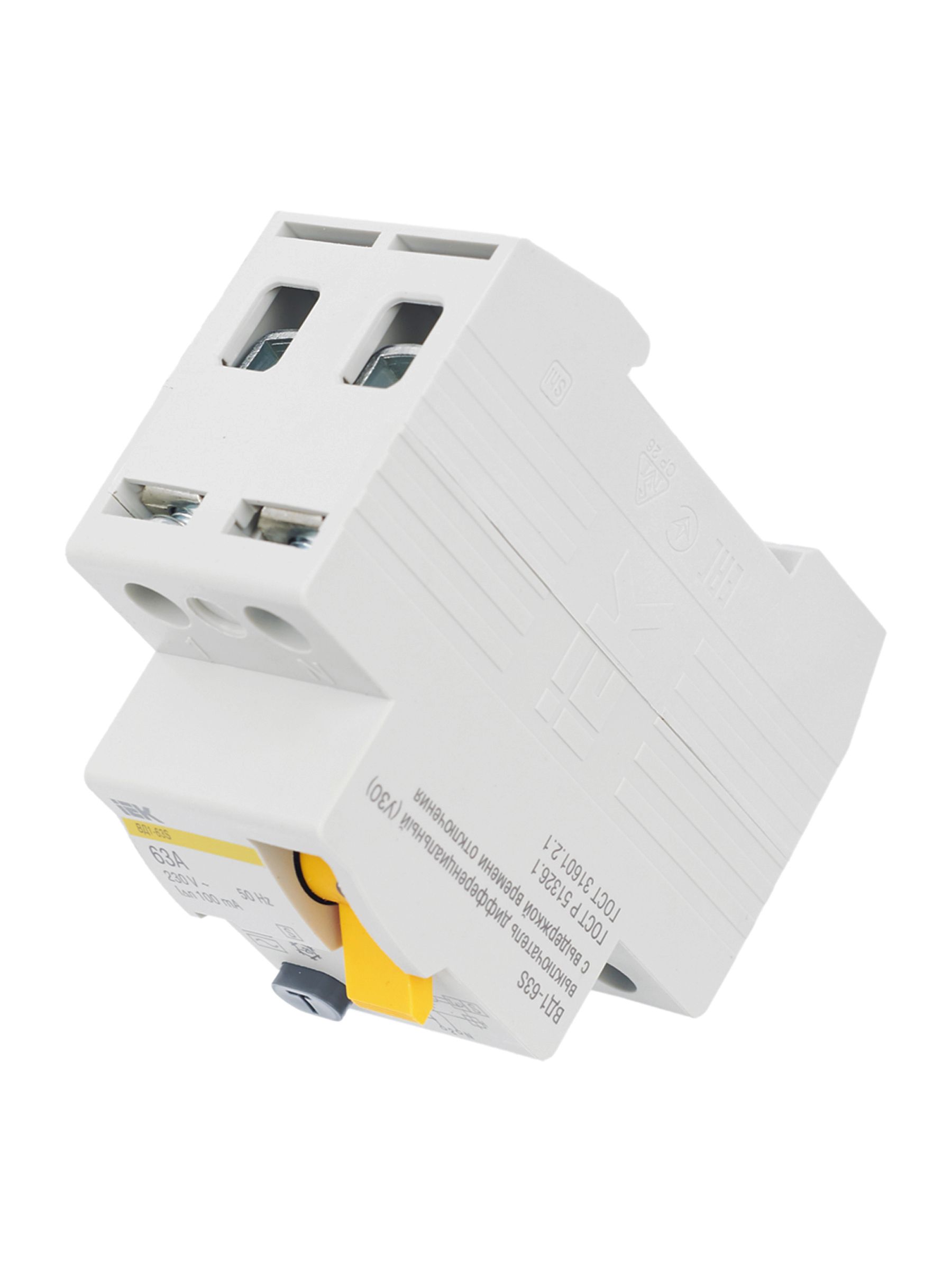

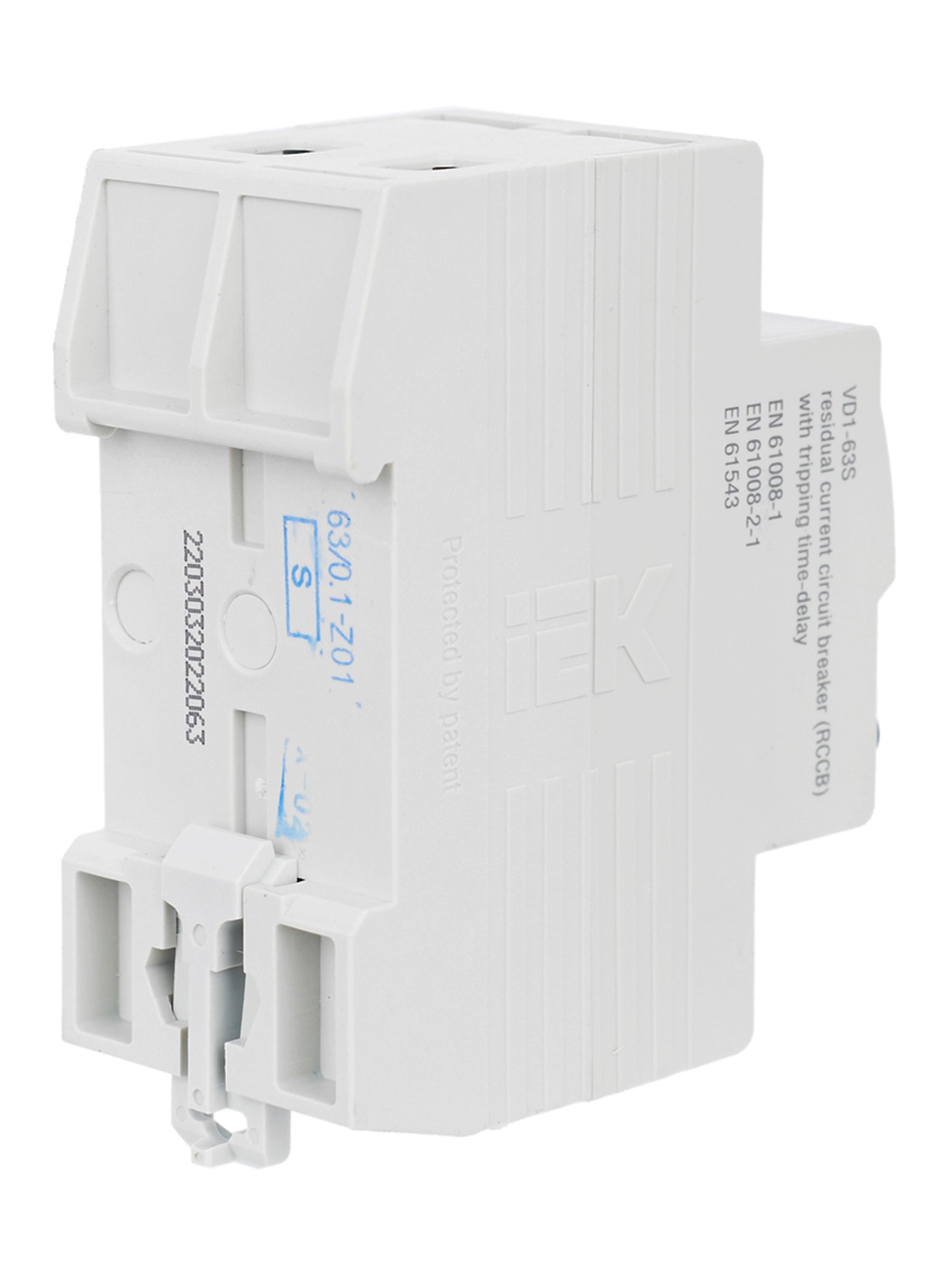

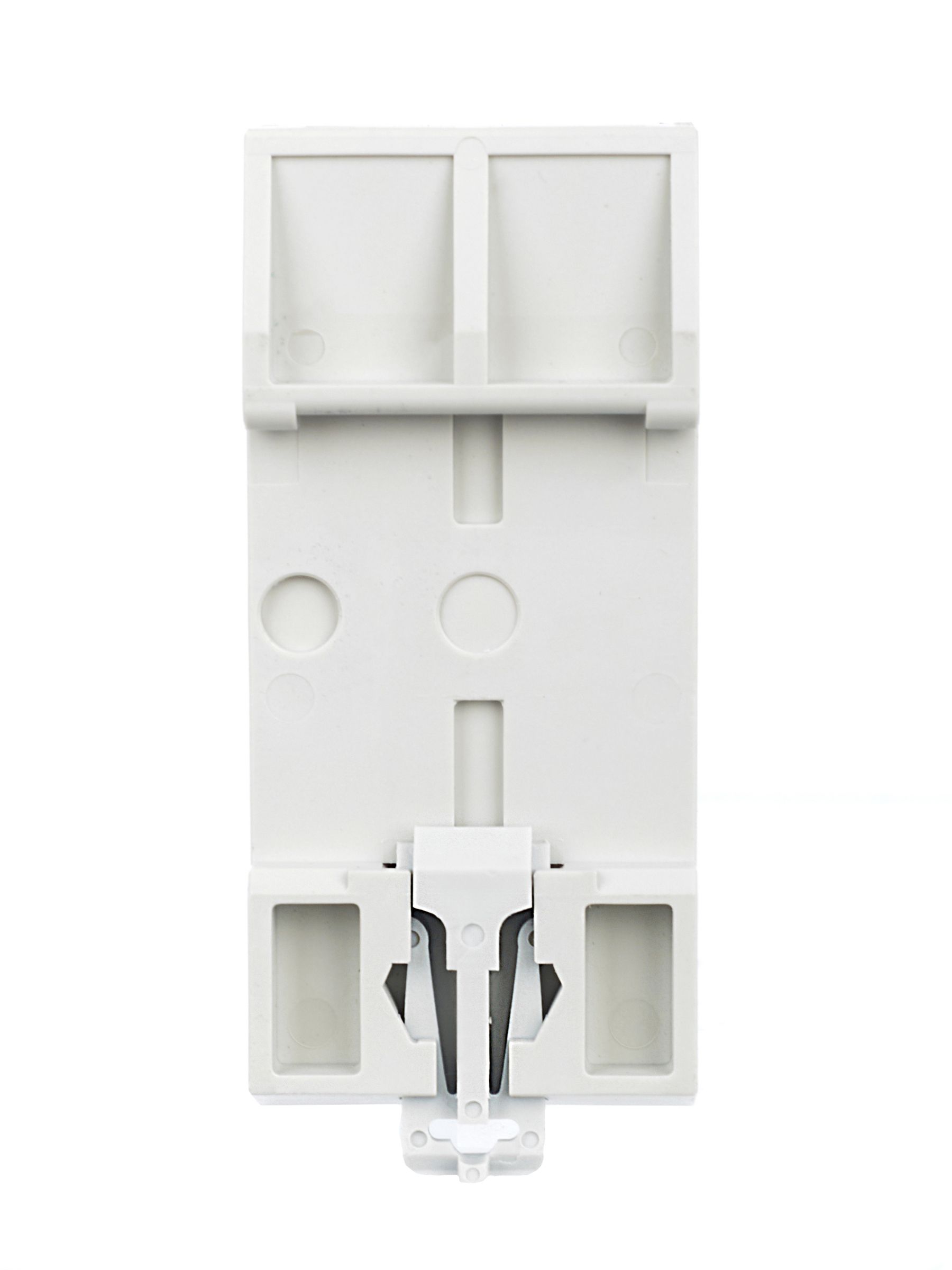

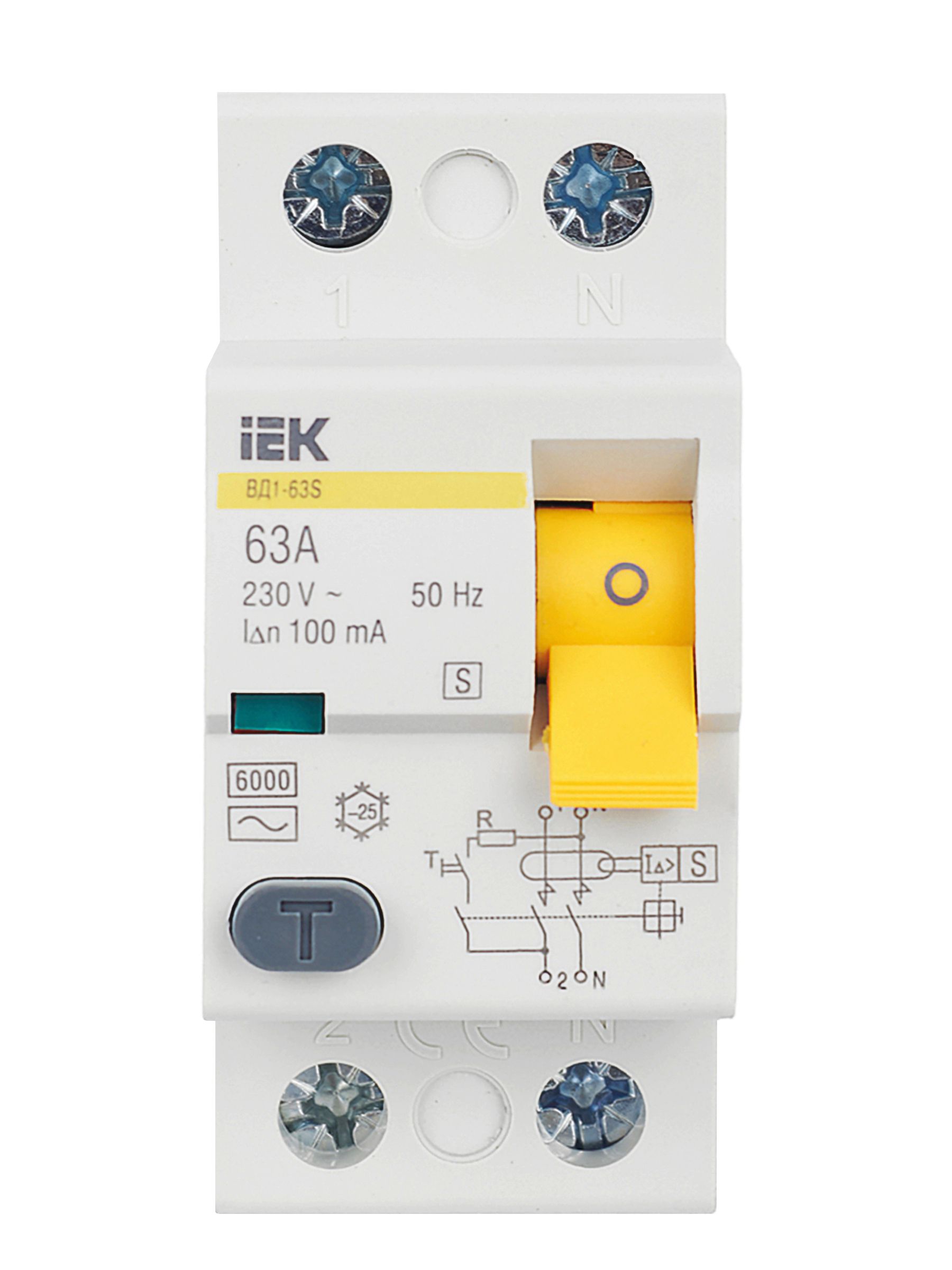

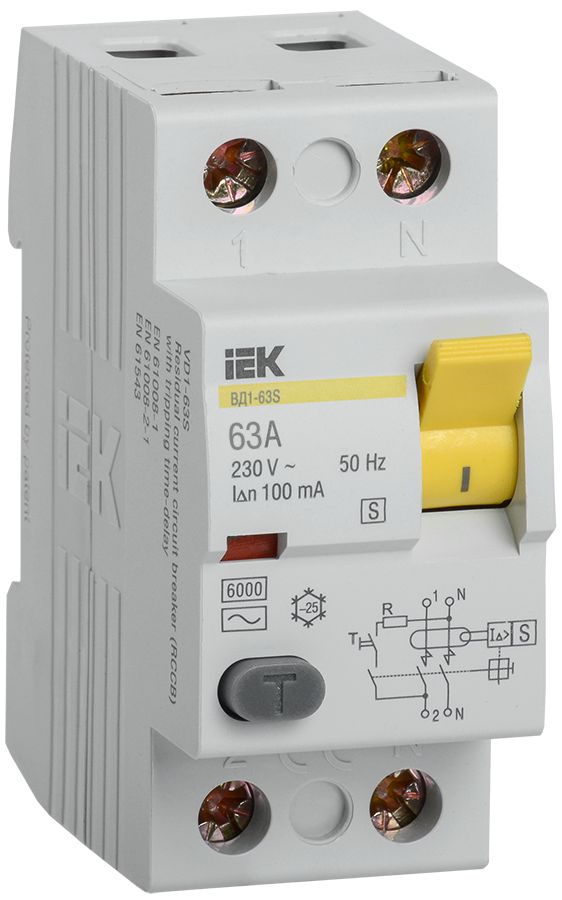

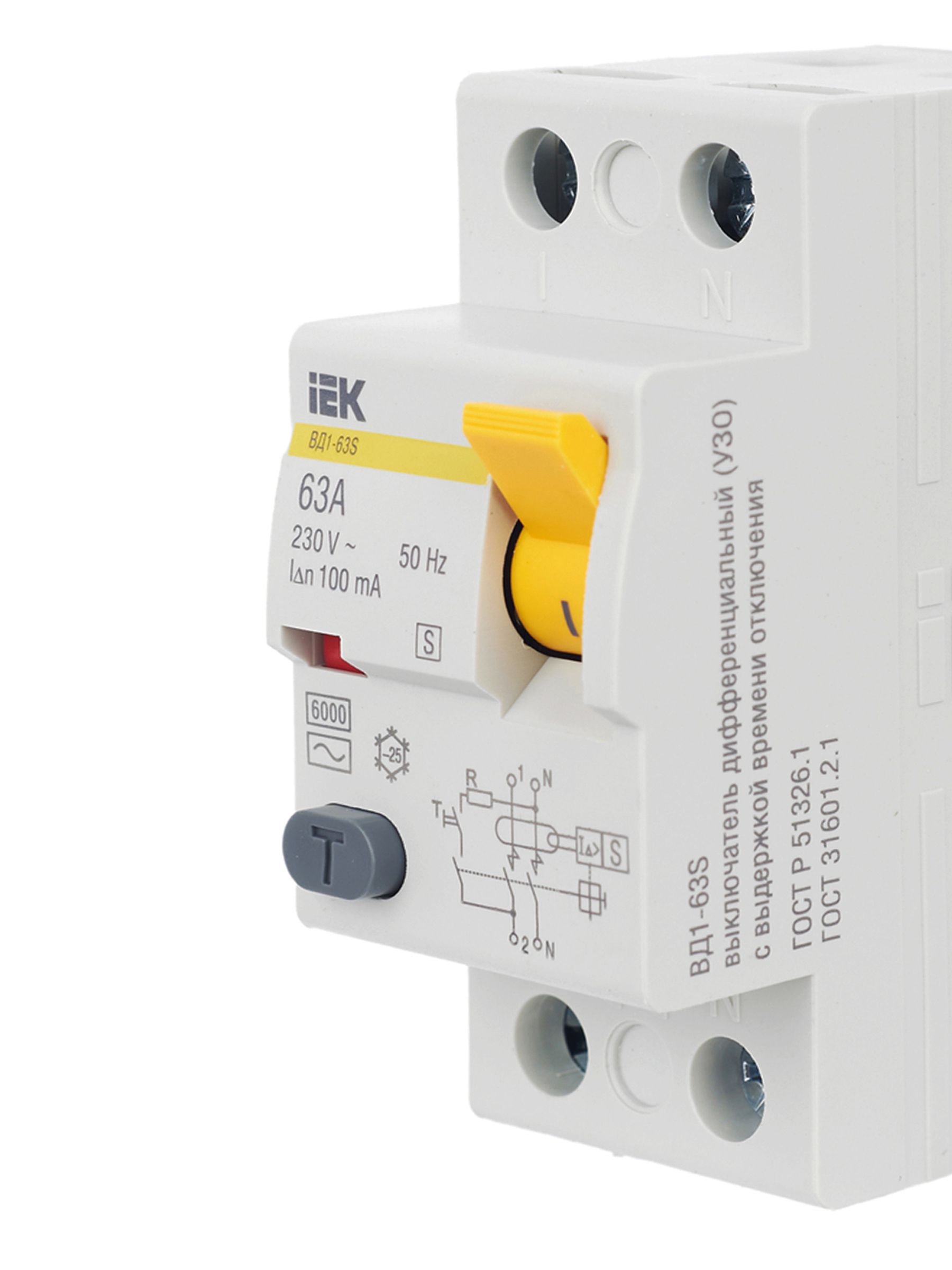

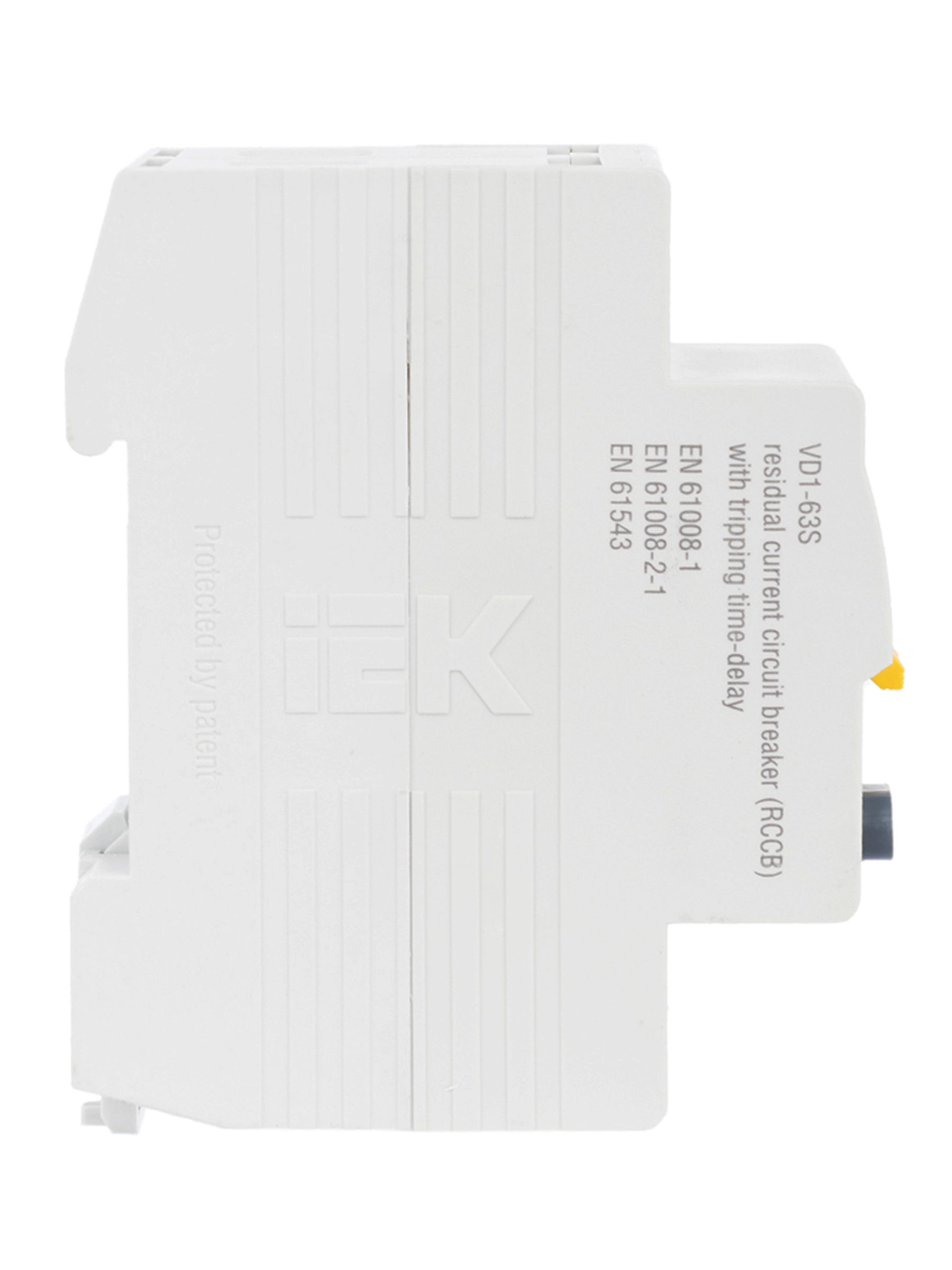

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.

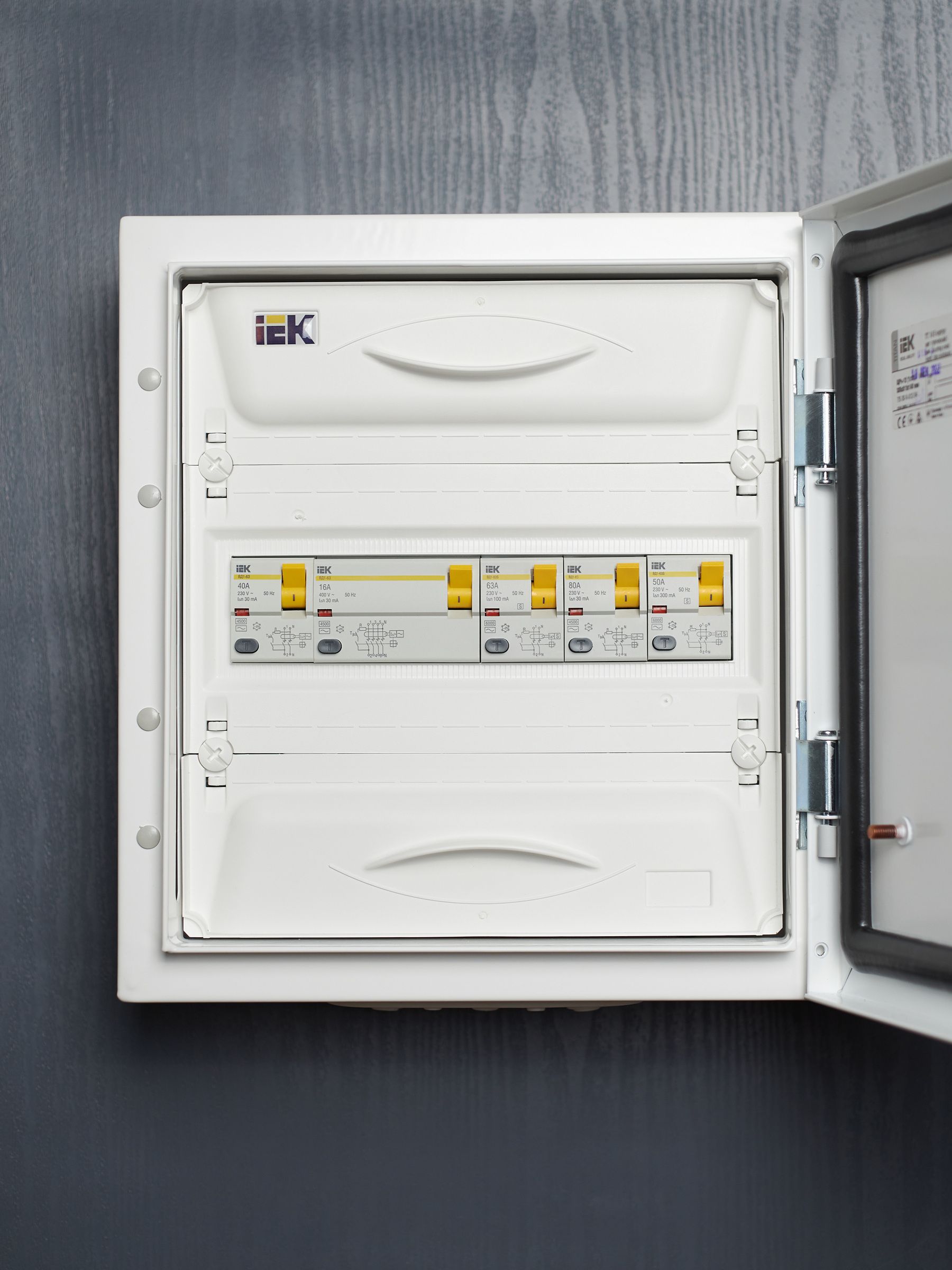

ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.
Характеристики
| Возможна дополнит комплектация | Нет |
|---|---|
| Импульсная прочность | 0,25 |
| Количество полюсов | 2 |
| Кратковременная задержка срабатывания | Да |
| Макс сечение входящего кабеля | 50 |
| Монтажная глубина - ниши | 74.0 |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин раб напряжение | 230 |
| Номин ток | 63 |
| Номин ток утечки | 0.10 |
| Номинальный ток | 63 |
| Селективная защита | Да |
| Степень защиты - IP | IP20 |

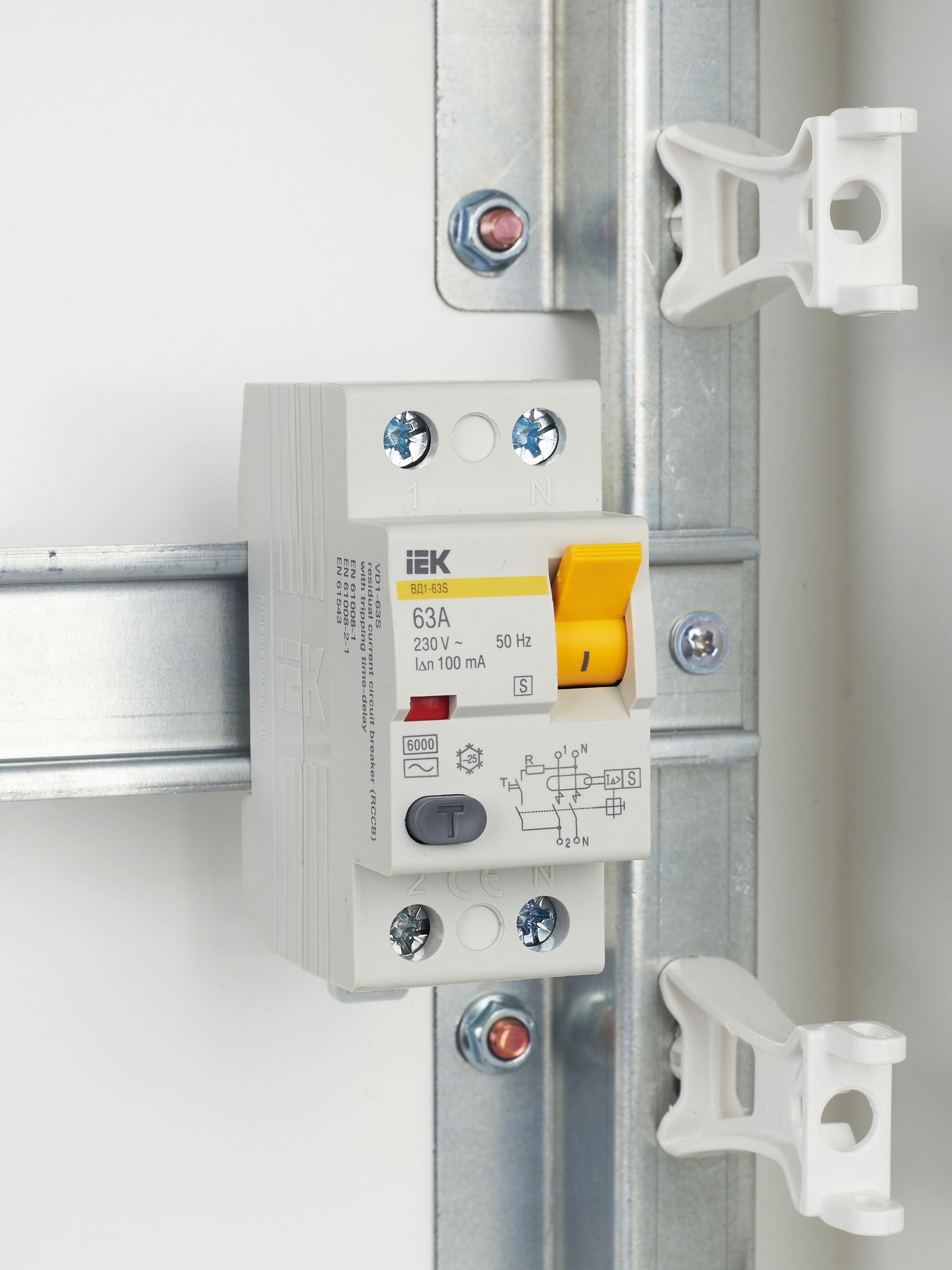

| Тип монтажа | На DIN-рейку |
| Тип тока утечки | Переменный (AC) |
| Условный номин диф ток КЗ | 6 |
| Условный номин ток короткого замыкания Iq | 6 |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 2 |
| откл способность при коротком замыкании-Icw | 6 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.66994_26.pdf
pdf, 8.04 MB
ЕАЭС RU С-CN.АЯ46.В.41726_25.PDF
pdf, 2.71 MB
Паспорт (1)
VD1-63S_KARAT_passp_ru_eng_2.pdf
pdf, 1.45 MB
Преимущества (7)
Схема подключения (1)
VD1_63S_passport_062015 - СП.jpg
jpg, 2.06 MB
