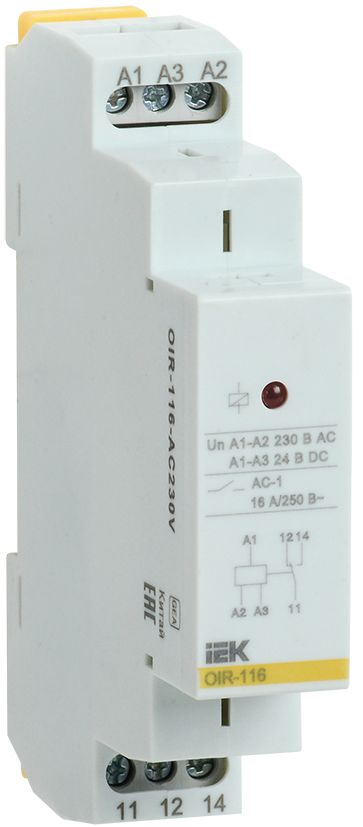

Реле промежуточное модульное OIR 1 контакт 16А 230В AC IEK
Характеристики
В комплекте с розеткой
Нет
Высота
90
Глубина
64
Кол-во групп переключающих контактов
1
Кол-во норм разомкнутых - НО контактов
1
Кол-во нормально замкнутых - НЗ контактов
1
Количество переключающих контактов
1
Описание
Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления.
Одна контактная группа, с коммутационной возможностью до 16А. Номинальное напряжение катушки реле 230В AC.
Характеристики
| В комплекте с розеткой | Нет |
|---|---|
| Высота | 90 |
| Глубина | 64 |
| Кол-во групп переключающих контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 1 |
| Мех износостойкость | ≥ 10^7 |
| Мощность катушки управления при AC 230 В | 3.0 |
| Номин напряж питания цепи управ Us пост тока DC | - |
| Номин напряжение питания цепи управ Us AC 50 Гц | 230 |
| Номин раб напряжение AC контактов | 250 |
| Номин раб напряжение DC контактов | 24 |
| Номин ток | 16 |
| Полюсность | Определенная полюсность |
| С перекидными контактами | Да |
| С сигнальной лампой - индикатором | Да |
| Со съемными зажимами | Нет |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -20...55 |
| Тип напряжения управления | Переменный (AC) |
| Тип переключающих контактов | Одинарный контакт |
| Тип подключения | Винтовое соединение |
| Тип управления или переключения | Моностабильное |
| Ширина | 18.0 |
| Электр износостойкость | ≥ 10^6 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42752_25.pdf
pdf, 2.57 MB
ЕАЭС RU С-CN.АЯ46.В.49124_26.pdf
pdf, 2.59 MB
Паспорт (1)
Rele_prom_OIR_passp_ru_eng_1.pdf
pdf, 2.05 MB
Габаритные чертежи (1)
jpg, 79.52 KB
Схема подключения (1)
Rele_prom_OIR_passport_122016_А6 - СП.jpg
jpg, 1.97 MB
