Соединитель болтовой ГД 35-50 35кВ IEK
Характеристики
Вес
0,046
Высота
19.0
Диапазон напряжения
Свыше 30 кВ
Длина
69.0
Защитное покрытие поверхности
Без покрытия (голый)
Изоляция
Нет
Количество винтов или болтов
4
Описание
Соединители болтовые ГД предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.
Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.
Характеристики
| Вес | 0,046 |
|---|---|
| Высота | 19.0 |
| Диапазон напряжения | Свыше 30 кВ |
| Длина | 69.0 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Изоляция | Нет |
| Количество винтов или болтов | 4 |
| Маслостойкая уплотн-центрующая полоса | Нет |
| Материал | Дюралюминиевый сплав |
| Метрический размер болта - М | 10 |
| Момент срыва головки болта при монтаже | 24,5 |
| Номин напряжение | 35 |
| Номин поперечное сечение | 35...50 |
| Со срывной головкой болта | Да |
| Температура эксплуатации | -60...+80 |
| Ширина | 19.0 |
Документация
Скачать всю документациюСертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-RU.РА04.В.52741_26.pdf
pdf, 522.94 KB
Паспорт (2)
Soed_bolt_GD_passport_092016.pdf
pdf, 3.05 MB
Soedinitel_boltovoi_GD_passp_2.pdf
pdf, 1.36 MB

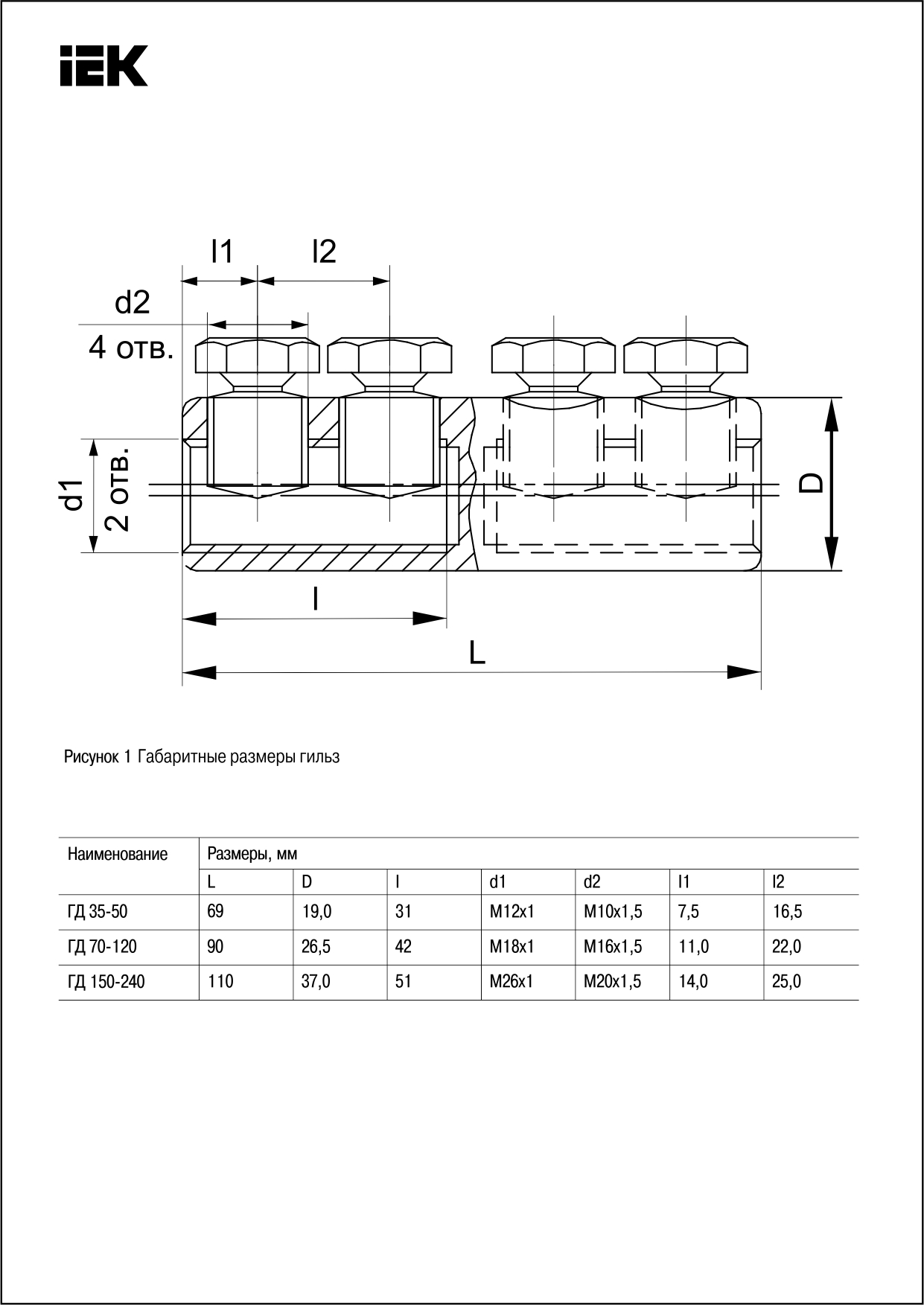

Габаритные чертежи (1)
Soed_bolt_GD_passport_092016 - ГЧ.jpg
jpg, 2.08 MB
