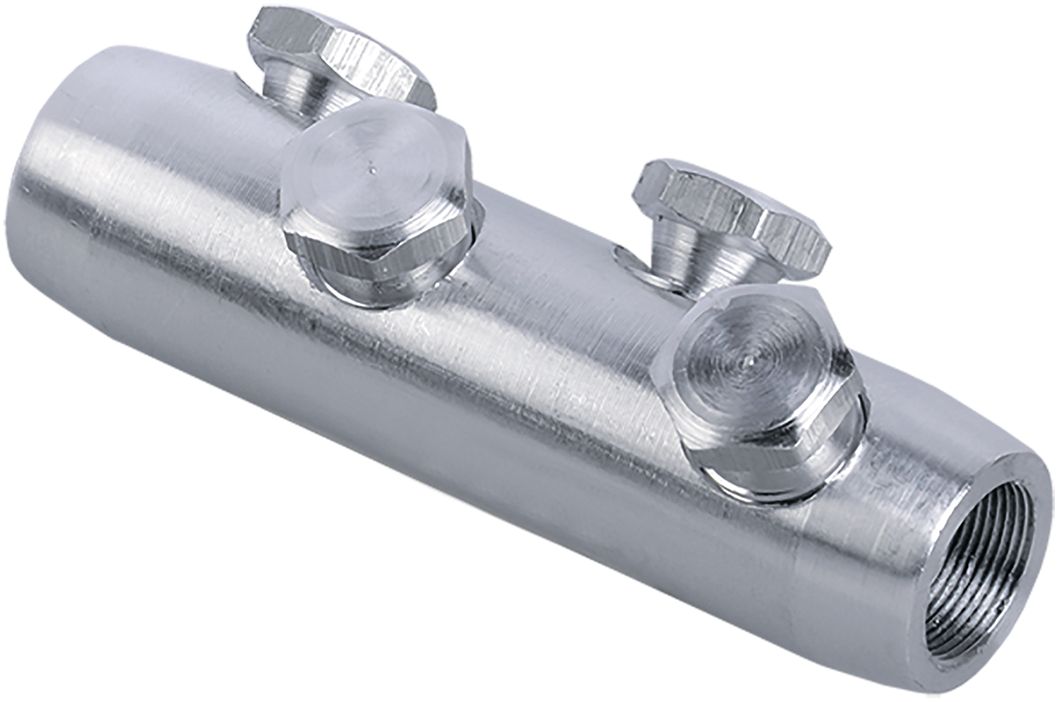

Соединитель болтовой ГСП 70-120 35кВ IEK

Характеристики
Высота
27.0
Диапазон напряжения
Свыше 30 кВ
Длина
100.0
Защитное покрытие поверхности
Без покрытия (голый)
Изоляция
Нет
Количество винтов или болтов
4
Маслостойкая уплотн-центрующая полоса
Нет
Описание
Соединители болтовые ГСП предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами. Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.
Характеристики
Высота27.0
Диапазон напряженияСвыше 30 кВ
Длина100.0
Защитное покрытие поверхностиБез покрытия (голый)
ИзоляцияНет
Количество винтов или болтов4
Маслостойкая уплотн-центрующая полосаНет
МатериалДюралюминиевый сплав
Метрический размер болта - М16
Момент срыва головки болта при монтаже31,5
Номин напряжение35
Номин поперечное сечение70...120
Со срывной головкой болтаДа
Температура эксплуатации-60...+80
Ширина27.0
Документация
Скачать всю документацию
Сертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-RU.РА04.В.52741_26.pdf
pdf, 522.94 KB
Паспорт (1)
Soedinitel_boltovoi_GSP_passp_3.pdf
pdf, 1.13 MB

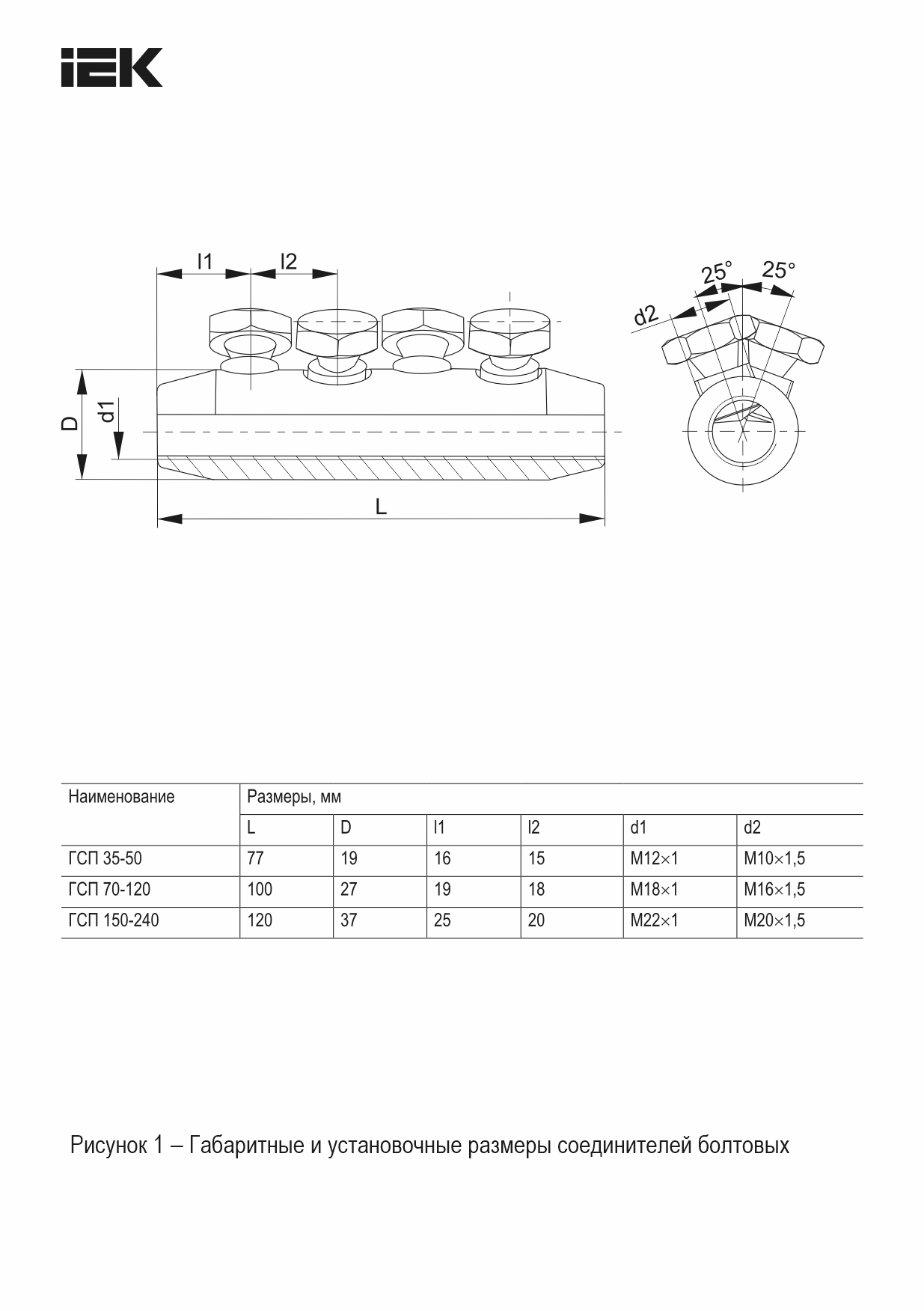

Габаритные чертежи (1)
jpg, 231.15 KB
Аналоги
ФотоНаименование
Соединитель болтовой ГД 70-120 35кВ IEK
Соединитель болтовой ГД 70-120 35кВ IEK
Бренд: IEK
Артикул:
Екатеринбург — 10 шт
10 шт — 1-3 дня
Удаленный склад — 139 шт
139 шт — 7-12 дней
Ваша цена:
667.81 ₽ / шт
Розничная цена: 1 043.45 ₽
Совместимые товары
ФотоНаименование

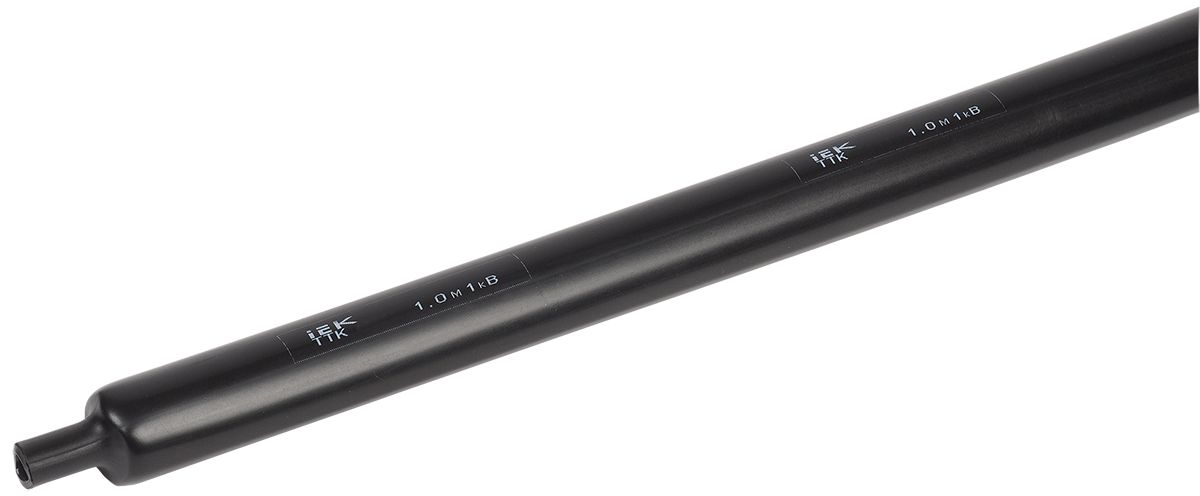

Трубка термоусаживаемая ТТК 51/16 4:1 черная с клеем (1м) IEK
