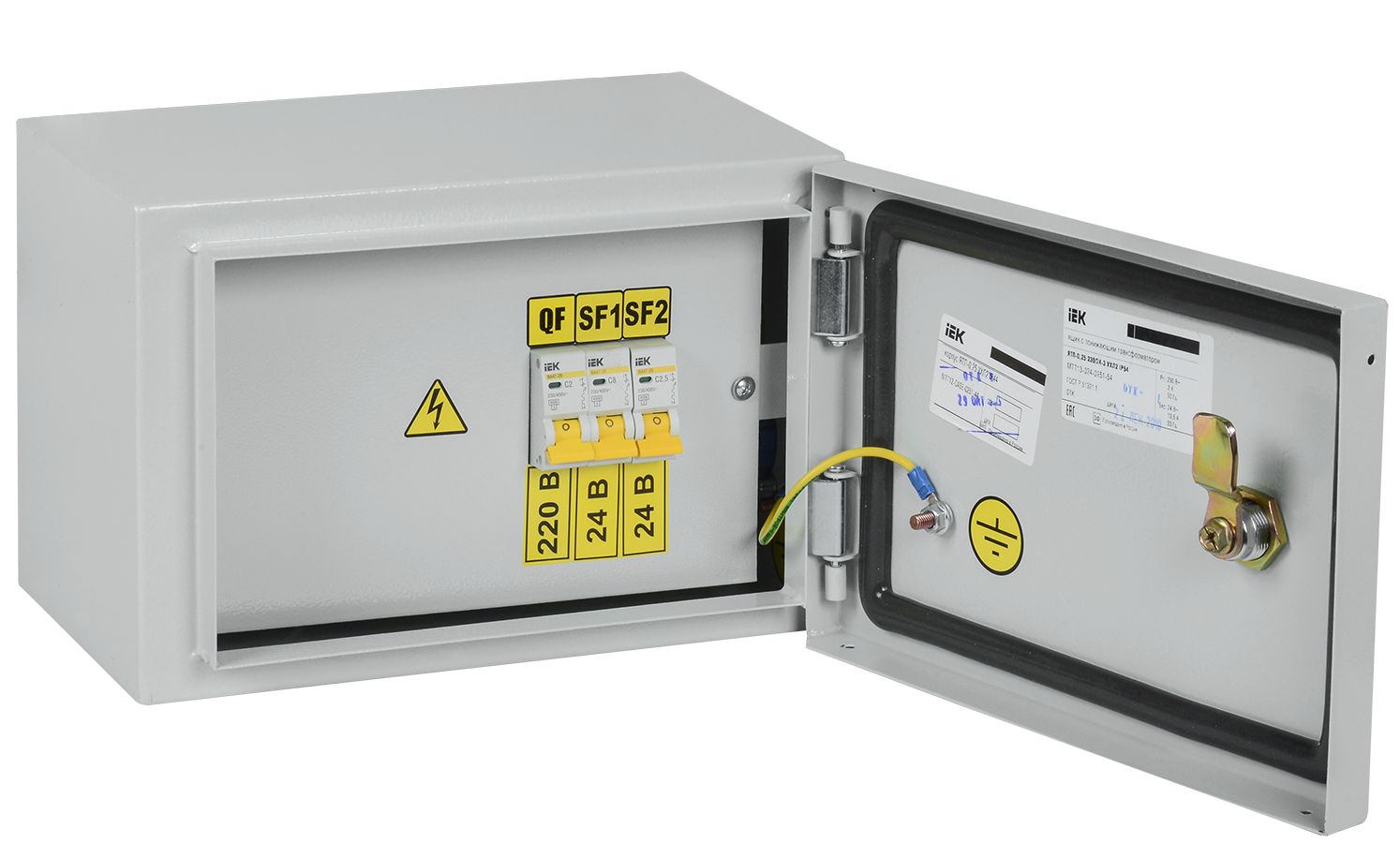

Ящик с понижающим трансформатором ЯТП-0,25 230/24-3 УХЛ2 IP54 IEK
Характеристики
В сборе в корпусе
Да
Вес
6
Вид системы заземления
TN-S
Вторичное напряжение 1
-
Вторичный номин ток
11
Высота
190
Глубина
210
Описание
Преобразуют напряжение переменного тока 220/380В частотой 50Гц в напряжение 12В, 24В, 36В или 42В – для питания сетей ремонтного освещения, подключения переносных светильников и электроинструментов.
Состоят из металлического корпуса с установленным аппаратами: трансформатором напряжения типа ОСО, автоматическими выключателями ВА47 и панельной розеткой MAGNUM.
Характеристики
| В сборе в корпусе | Да |
|---|---|
| Вес | 6 |
| Вид системы заземления | TN-S |
| Вторичное напряжение 1 | - |
| Вторичный номин ток | 11 |
| Высота | 190 |
| Глубина | 210 |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Климатическое исполнение | УХЛ2 |
| Модульное исполнение | Нет |
| Номин импульсное выдерживаемое напряжение | 2,5 |
| Номин полная мощность | 250 |
| Номин раб напряж вторичной обмотки трансформ | 24±5% |
| Номин раб напряж первичной обмотки трансформ | 230±5% |
| Номин частота | 50 |
| Номин электр прочность изоляции | 600 |
| Отн напряжение короткого замыкания | - |
| Первичное напряжение 1 | - |
| Первичный номин ток | 2 |
| Прочность при коротких замыканиях | 4,5 |
| Сечение жил провода | 1,5...2,5 |
| Степень защиты - IP | IP54 |
| Тип изоляц материала согл IEC 85 | A |
| Тип кабеля | ВВГ |
| Тип электр соединений функцион блоков | FFX |
| Ширина | 300 |
Документация
Скачать всю документациюСертификаты (3)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-RU.НА46.В.06424_23.pdf
pdf, 1.72 MB
Паспорт (1)
YATP_230-24_IP54_passp_mult_4.pdf
pdf, 3.53 MB
Листовка (1)
listovka_YTP_IP54.pdf
pdf, 163.47 KB
Преимущества (4)
Габаритные чертежи (1)
jpg, 105.37 KB

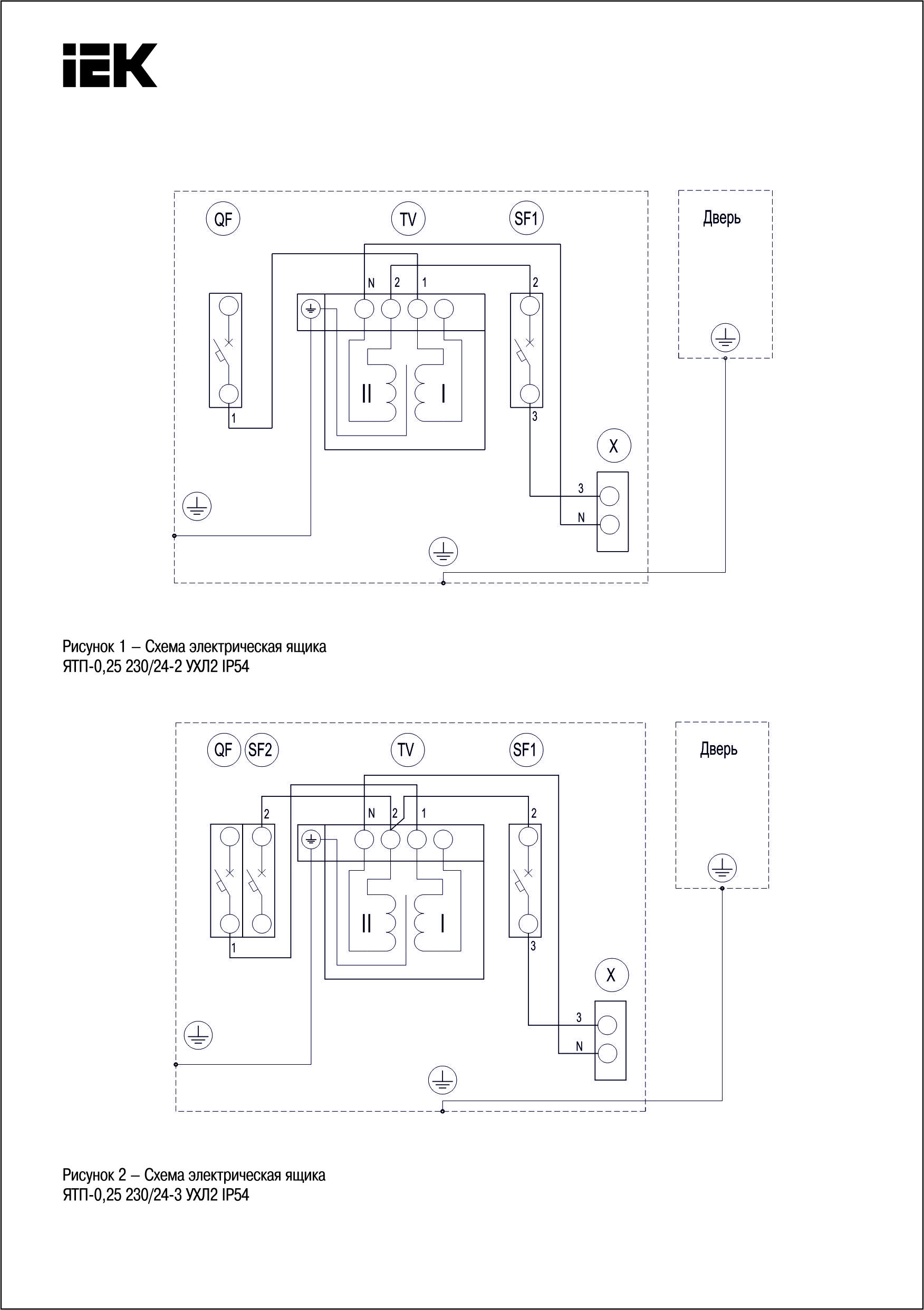

Схема подключения (1)
jpg, 2.38 MB
