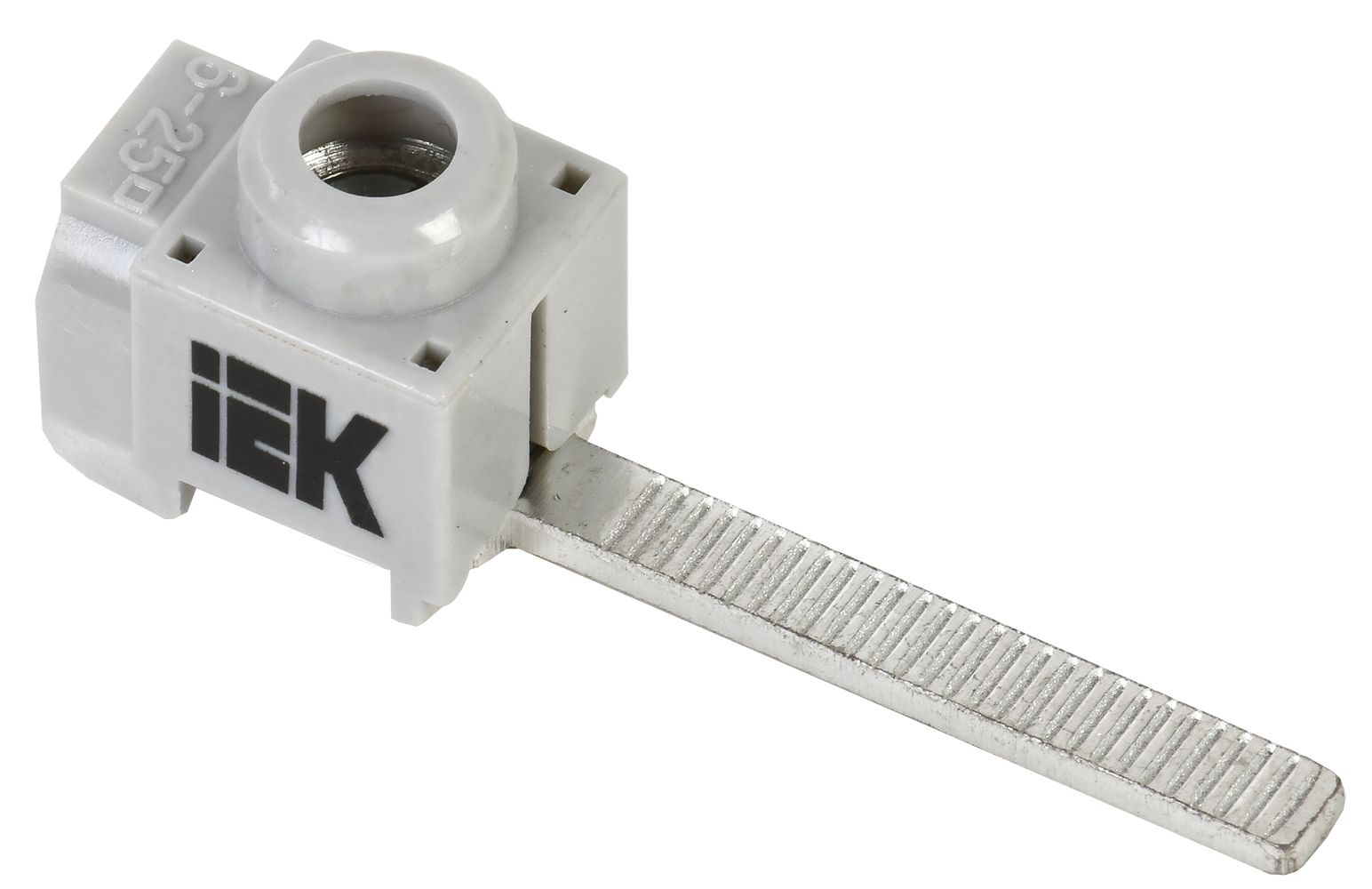

Клемма вводная для модульного оборудования КВМ 4-25мм2 (прямой ввод удлиненная) IEK
Характеристики
Винт крепления
М8
Длина
45,5
Кол-во в комплекте
10
Количество зажимных клемм на 1 полюс
1
Количество полюсов
1
Макс поперечное сечение проводника
25
Материал зажима
Латунь
Описание
Предназначены для создания проходных соединений групп автоматических выключателей, проведения питания к соединительным шинам и клеммным зажимам модульных аппаратов в электрощитах и электроустановках напряжением до 400 В.
Характеристики
| Винт крепления | М8 |
|---|---|
| Длина | 45,5 |
| Кол-во в комплекте | 10 |
| Количество зажимных клемм на 1 полюс | 1 |
| Количество полюсов | 1 |
| Макс поперечное сечение проводника | 25 |
| Материал зажима | Латунь |
| Материал изоляции корпуса | Прочее |
| Материал токоведущей части | Медь |
| Материал токоведущей части клемм | Медь |
| Место соединения | Сверху |
| Минимальное сечение | 10.0 |
| Момент затяжки Нм при сечении проводника | 2,5 |
| Номин напряжение изоляции | 415 |
| Номин напряжение изоляции Ui | 415 |
| Номин раб напряжение | 400 |
| Номин раб напряжение переменного тока Ue | 400 |
| Номин раб напряжение постоянного тока Ue | 220 |
| Номин ток In | 100 |
| Номин частота | 50 |
| Номинальная способность к присоединению | 4...25 |
| Относительная влажность воздуха | 50% при t=40⁰C |
| Покрытие | Лужёное |
| Прозрачный | Нет |
| Рабочая температура | -45...50 |
| Сечение многожильного гибкого провода | 4...25 |
| Сечение одножильного жёсткого провода | 4...25 |
| Тип монтажа | Непосредственная установка |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Серый |
| Цвет корпуса | Светло-серый |
| Ширина или размер ячейки | 13.5 |
Документация
Скачать всю документациюСертификаты (5)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42716_25.pdf
pdf, 1.09 MB
ЕАЭС RU С-CN.АЯ46.В.42781_25.pdf
pdf, 1.9 MB
Паспорт (1)
KVM_4-25_16-50_mult_3.pdf
pdf, 1.45 MB
Листовка (1)
listovka_Klemmy_vvodnye_KVM_na_50mm2_v2.pdf
pdf, 844.78 KB

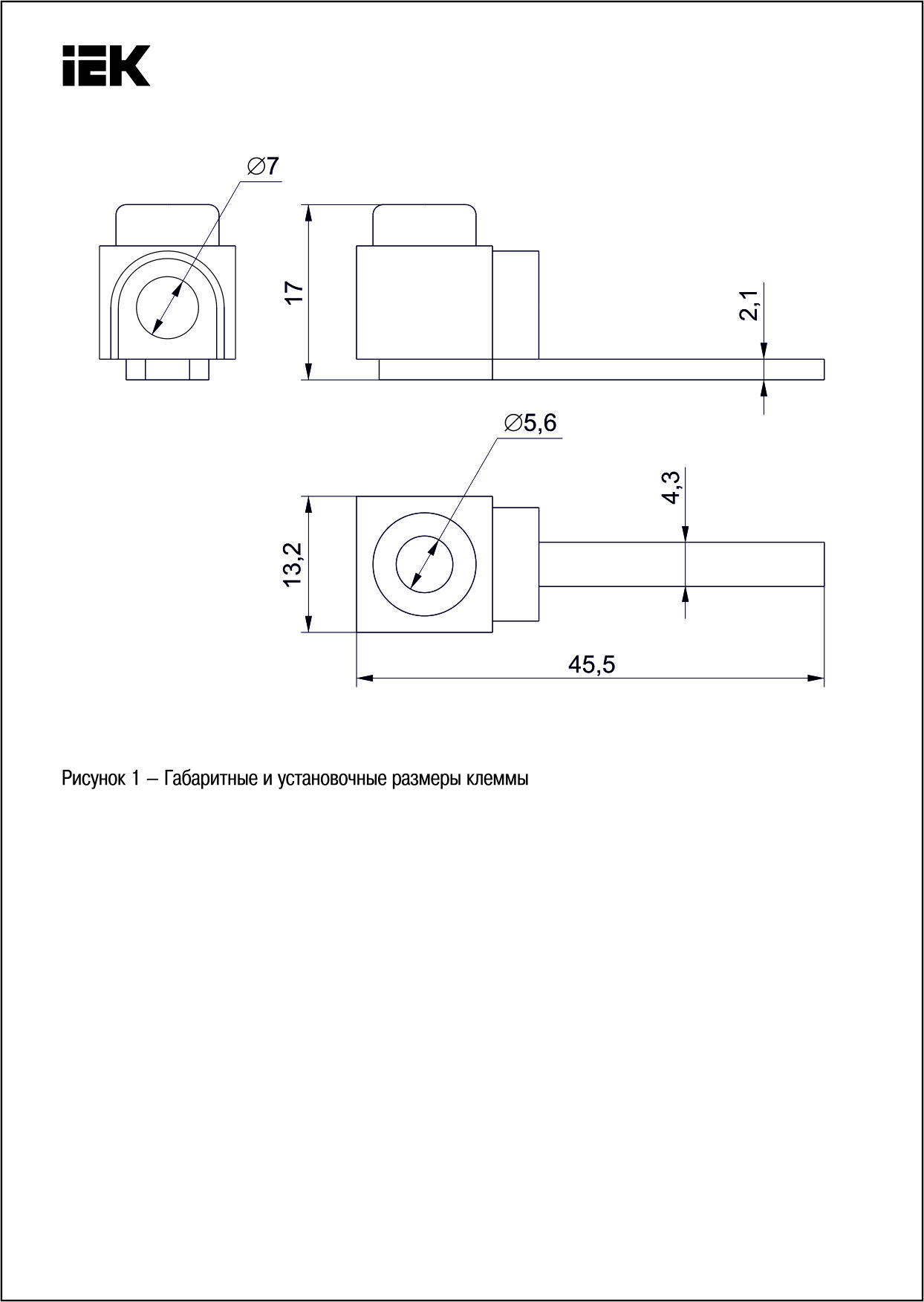

Габаритные чертежи (1)
jpg, 1.97 MB
