Характеристики
IEC ток
32
Ввод кабеля
Уплотнительная гайка
Диапазон раб напряжений
380...415
Исполнение для вооруженных сил
Нет
Количество полюсов
4
Макс поперечное сечение проводника
6,0
Материал
Пластик
Описание
Силовые разъемы со степень защиты IP67 применяются при эксплуатации внутри помещений, где есть риск воздействия влаги и пыли, и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Предназначены для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.
Характеристики
| IEC ток | 32 |
|---|---|
| Ввод кабеля | Уплотнительная гайка |
| Диапазон раб напряжений | 380...415 |
| Исполнение для вооруженных сил | Нет |
| Количество полюсов | 4 |
| Макс поперечное сечение проводника | 6,0 |
| Материал | Пластик |
| Материал корпуса | Пластик |
| Наличие блокировки | Без блокировки |
| Напряжение согл EN 60309-2 | 380-415 V (50+60 Hz) red (*) |
| Номин напряжение | 380 |
| Номин частота | 50/60 |
| Номин электр прочность изоляции | 690 |
| Ориентация заземл контакта-по циферблату часов | 6 |
| Профиль - угол вилки | Прям./прямолинейн. |
| Степень защиты - IP | IP67 |
| Температура эксплуатации | -25...40 |
| Тип подключения | Клемма винтовая |
| Фазовый инвертер | Нет |
| Фиксирующее устройство | Байонетное кольцо |
| Цветовая кодировка | Красный |
| Число контактов | 3P+PE (трехфазн. 4-проводника) |
Документация
Скачать всю документациюСертификаты (7)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.42477_25.pdf
pdf, 1.2 MB
ЕАЭС N RU Д-CN.РА02.В.67109_26.pdf
pdf, 1.06 MB
Листовка (1)
listovka_IEK_A4_Silovyye razyemy IP67_16 A_32 A_view.pdf
pdf, 543.45 KB
Преимущества (2)

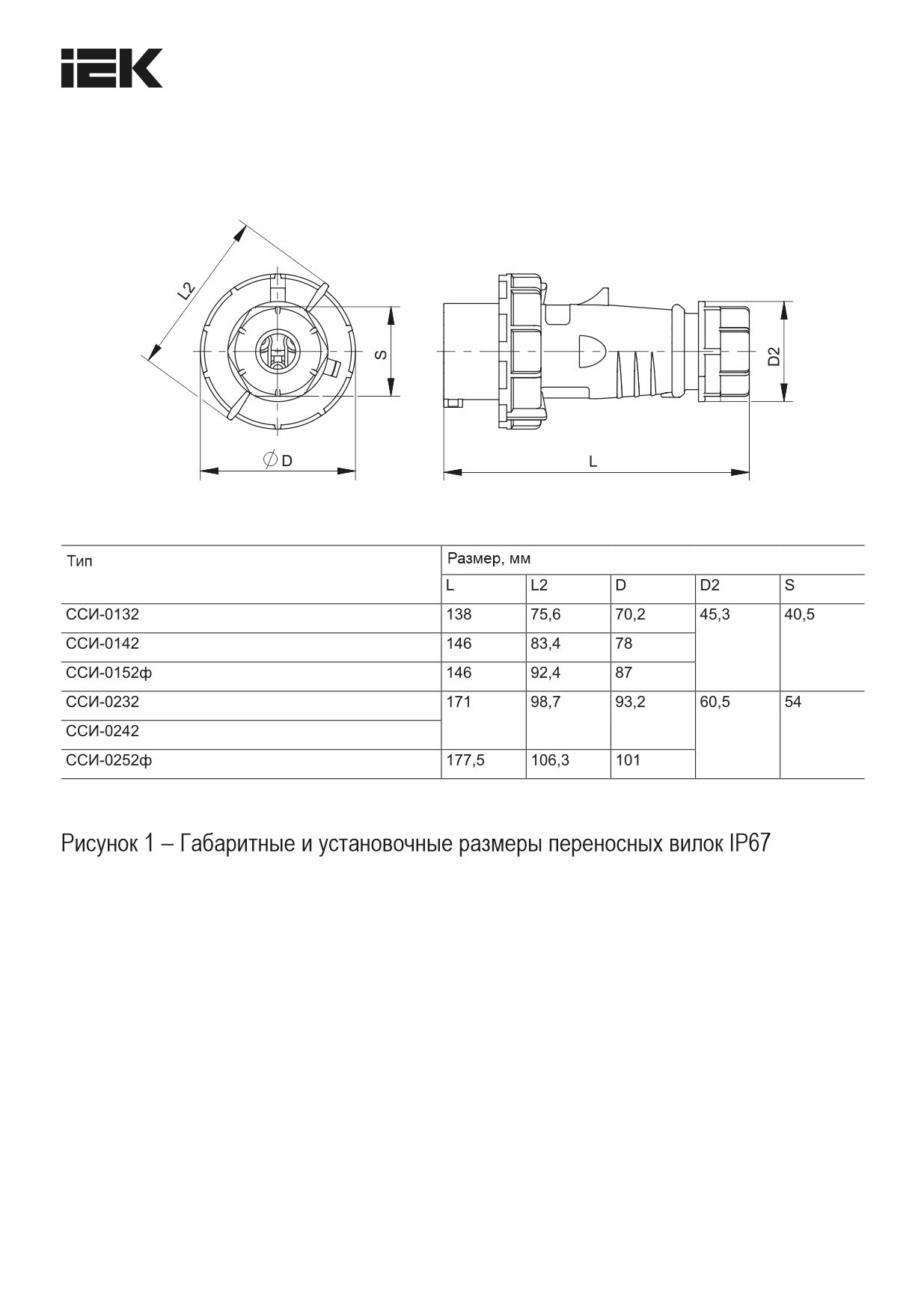

Габаритные чертежи (1)
jpg, 105.81 KB
