Поворот плавный 45град (тип Г01) ESCA 50х600мм HDZ IEK
Характеристики
Вес
1,96
Вид или марка материала
Сталь оцинкованная
Внутр радиус
100
Высота
50
Высота кабельного лотка
50
Длина
581
Защитное покрытие поверхности
Покрытие методом горячего погружения
Описание
Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Характеристики
| Вес | 1,96 |
|---|---|
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус | 100 |
| Высота | 50 |
| Высота кабельного лотка | 50 |
| Длина | 581 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Изменение направления | Горизонтальный (-ая) |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Материал | Сталь |
| Модель или исполнение | C разъемом |
| Монтажная температура | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Перфорация в основании для монтажа | Нет |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации | -50...40 |
| Толщина металла | 0.8 |
| Толщина цинкового покрытия | 55 |
| Цвет | Светло-серый |
| Ширина | 600 |
| Ширина кабельного лотка | 600 |
| Ширина ответвления | 600 |
Документация
Скачать всю документациюСертификаты (6)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
РОСС RU.МЛ10.Н07432.pdf
pdf, 397.34 KB
10455048.pdf
pdf, 328.32 KB
Паспорт (2)
Sistemy_kab_lotkov_manual_29.01.26.rar
rar, 86.88 MB
Sistemy_kab_lotkov_manual_30.06.26.rar
rar, 87.01 MB
Преимущества (1)

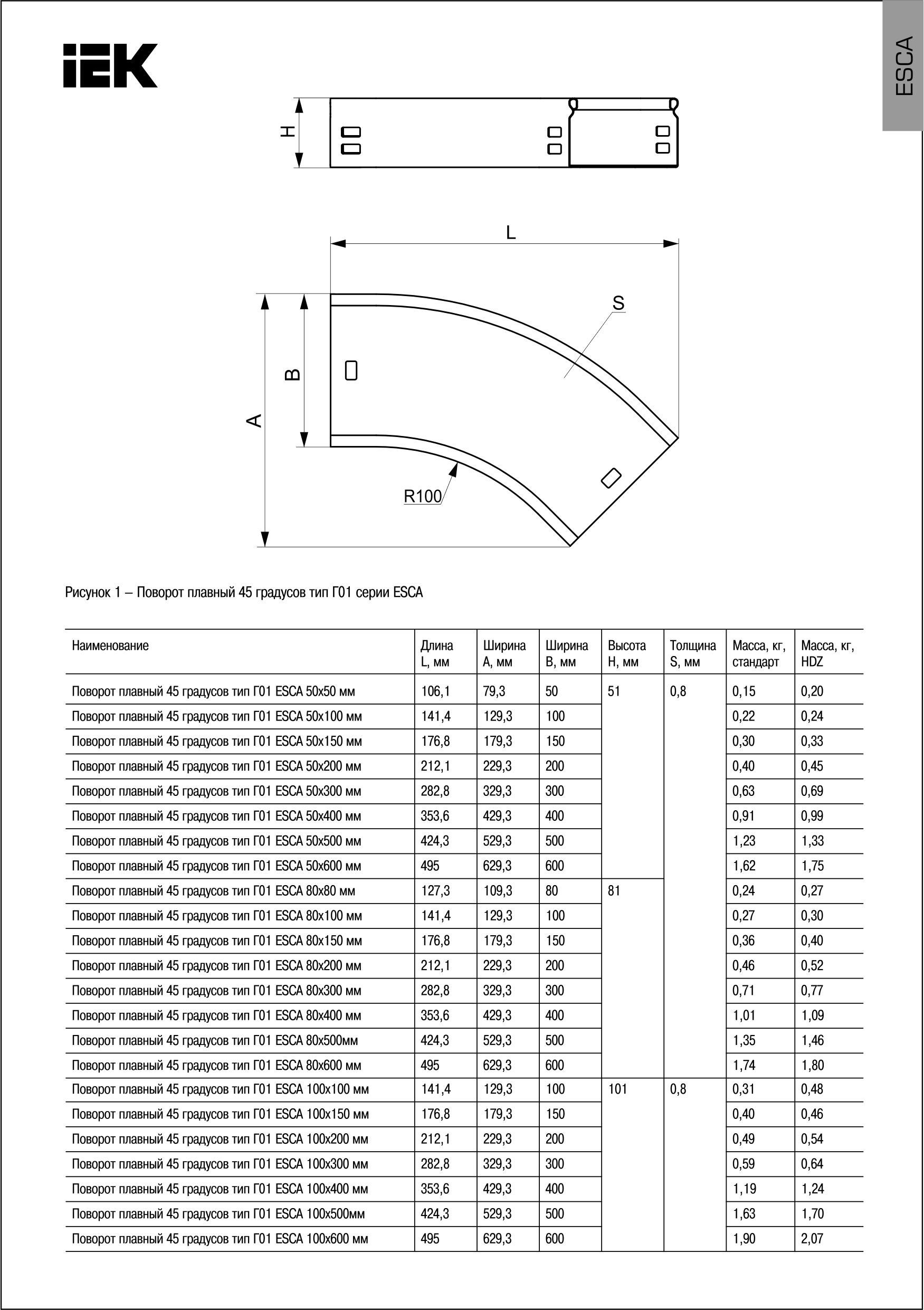

Габаритные чертежи (1)
Povorot plavnyi_90_45_ESCA_passport_G2.jpg
jpg, 2.32 MB
