Переключатель кулачковый ПКП63-22/О 63А "1-2" 2Р/400В IEK
Характеристики
В сборе в корпусе
Нет
Диаметр отверстия
17.0
Класс защиты от поражения электрическим током
II
Кол-во вспомогат норм замкнутых-НЗ конт
0
Кол-во вспомогат норм разомкнутых-НО конт
0
Кол-во позиций переключения
2
Количество полюсов
2
Описание
Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.
По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Характеристики
| В сборе в корпусе | Нет |
|---|---|
| Диаметр отверстия | 17.0 |
| Класс защиты от поражения электрическим током | II |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во позиций переключения | 2 |
| Количество полюсов | 2 |
| Конструктивное исполнение | Открытое |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение Ue AC | 400 |
| Мех износостойкость | 0,1 |
| Модульное исполнение | Нет |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин мощность при AC-2 230 В | 18,5 |
| Номин мощность при AC-2 400 В | 30 |
| Номин мощность при AC-23 230 В | 15/10 |
| Номин мощность при AC-23 400 В | 30/18,5 |
| Номин мощность при AC-3 230 В | 11/6 |
| Номин мощность при AC-3 400 В | 18,5/11 |
| Номин мощность при AC-4 230 В | 5,5/2,4 |
| Номин мощность при AC-4 400 В | 7,5/4 |
| Номин напряжение | 230/400 |
| Номин напряжение изоляции Ui | 660 |
| Номин продолжительный ток Iu | 63.0 |
| Номин раб напряжение AC контактов | 230; 400 |
| Номин рабочий ток Ie при АС-2 230 В | 57 |
| Номин рабочий ток Ie при АС-2 400 В | 57 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В | 63 |
| Номин рабочий ток Ie при АС-21 АС-22 400 В | 63 |
| Номин рабочий ток Ie при АС-23 230 В | 57 |
| Номин рабочий ток Ie при АС-23 400 В | 57 |
| Номин рабочий ток Ie при АС-3 230 В | 36 |
| Номин рабочий ток Ie при АС-3 400 В | 36 |
| Номин рабочий ток Ie при АС-4 230 В | 15 |
| Номин рабочий ток Ie при АС-4 400 В | 15 |
| Номин тепловой ток Ith | 63 |
| Номинальная способность к присоединению | 16 |
| Обозначение положений | 1-2 |
| Подходит для монтажа на передней стенке | Да |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для установки в распредел платы | Нет |
| Размер передней панели | 65х65 мм |
| С блоком управления | Нет |
| С возвратом в нейтральное положение | Нет |
| С нейтральной позицией - ОТКЛ | Нет |
| Степень защиты - IP передняя сторона | IP20 |
| Степень защиты - IP сторона контактов | IP00 |
| Температура эксплуатации | -25...40 |
| Тип выключателя | Серийный переключатель |
| Тип изделия/компонента | Кулачковый переключатель |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Ток предохранителя qG | 100 |
| Фиксация положения переключателя | Да |
| Функции переключателя | Многоступенчатый переключатель |
| Цвет | Черный |
| Электр износостойкость | 0,03 |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
Листовка (1)
00363_listovka_Master_perekluchateli_view.pdf
pdf, 629.37 KB
Преимущества (4)

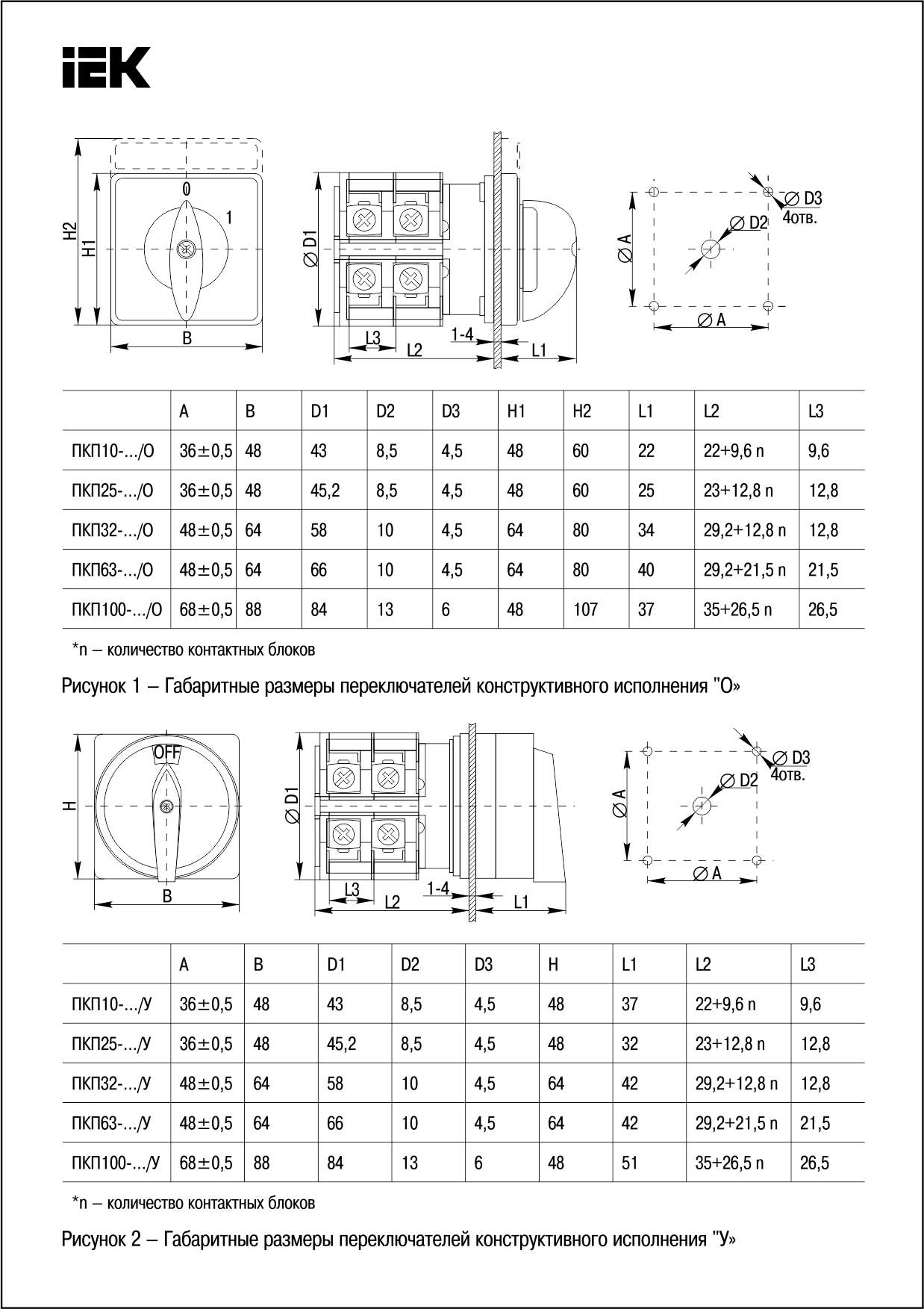

Габаритные чертежи (1)
PKP_passport_062016 - ГЧ1.jpg
jpg, 2.36 MB

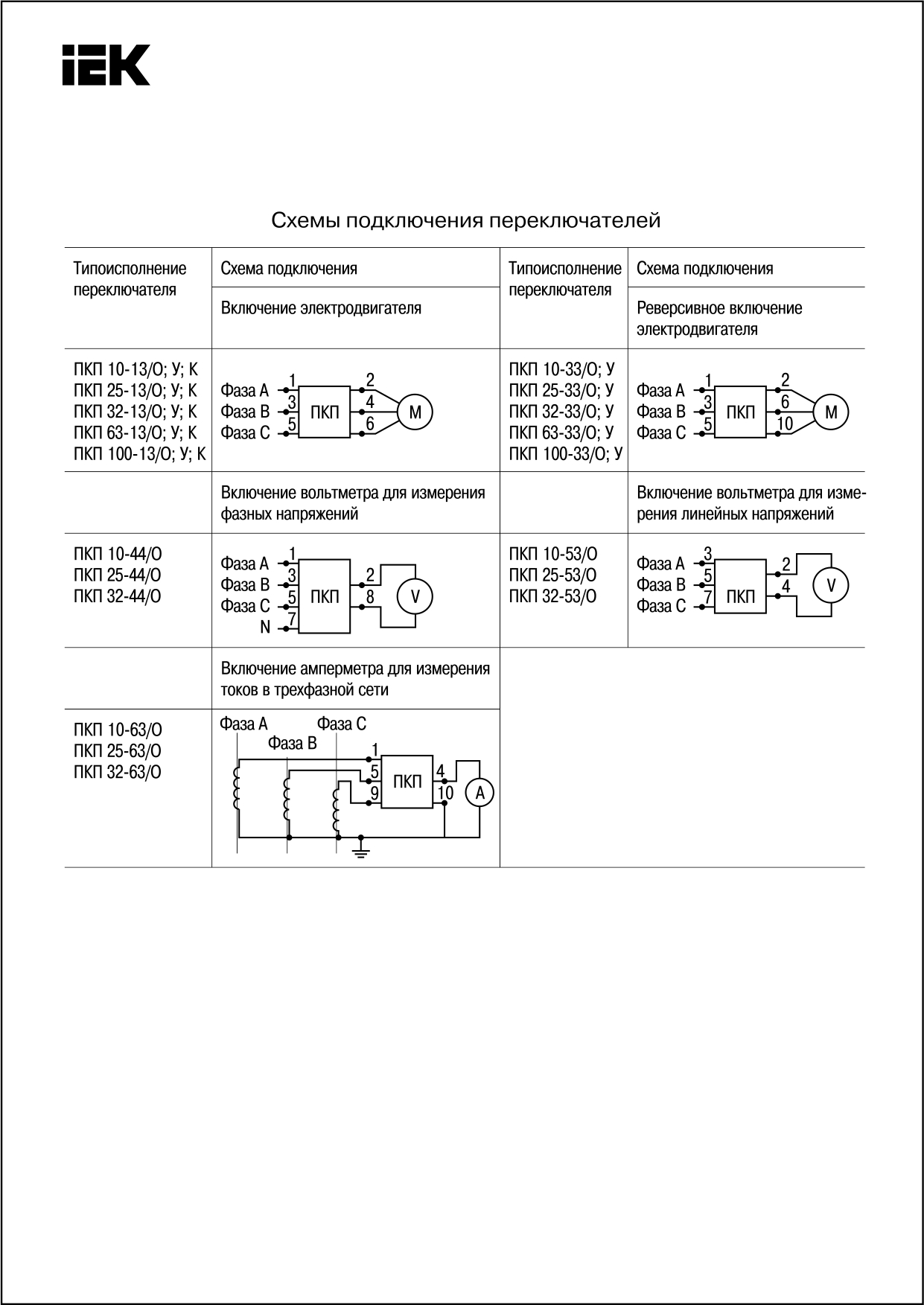

Схема подключения (1)
PKP_passport_062016 - СП.jpg
jpg, 2.17 MB
