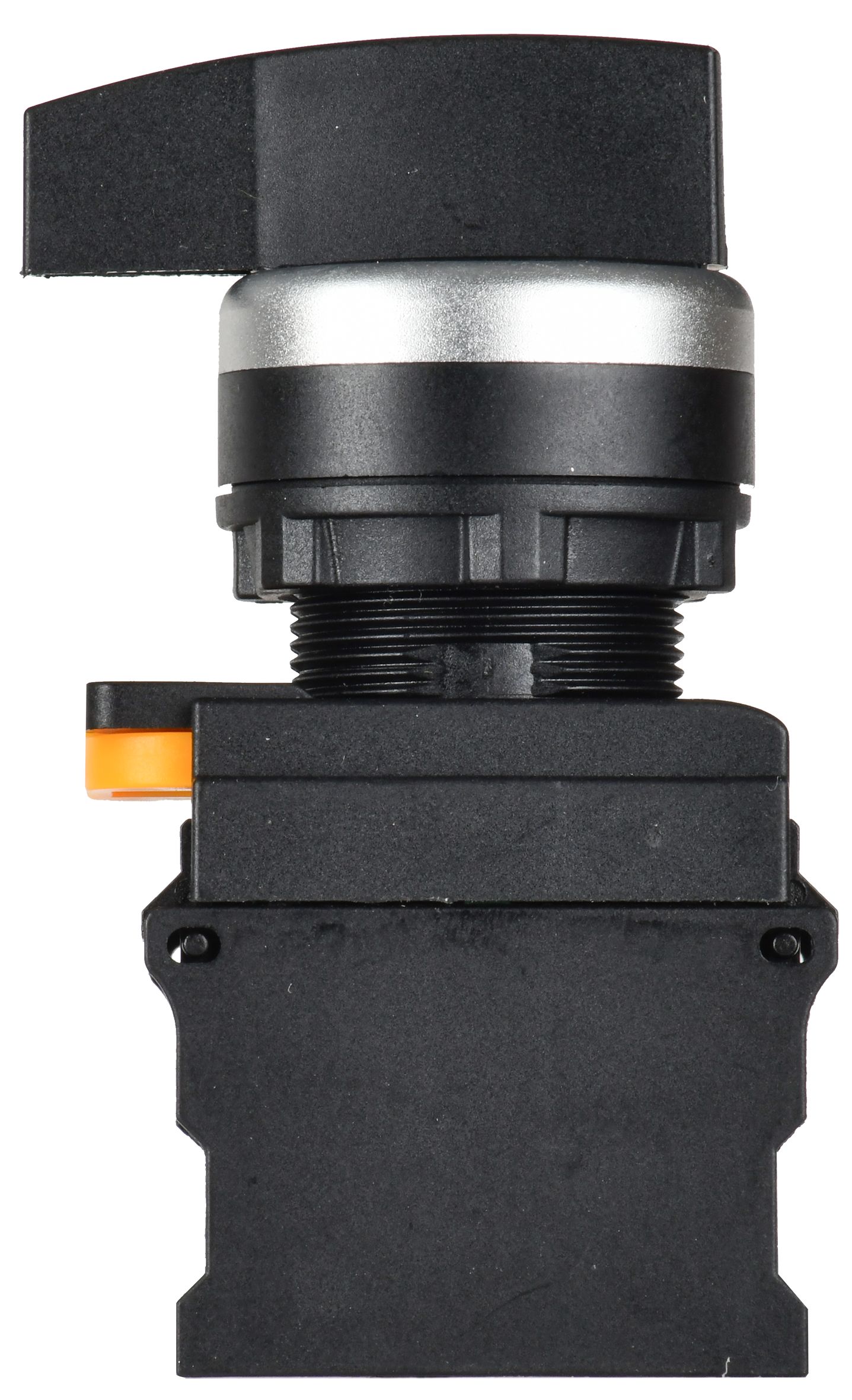

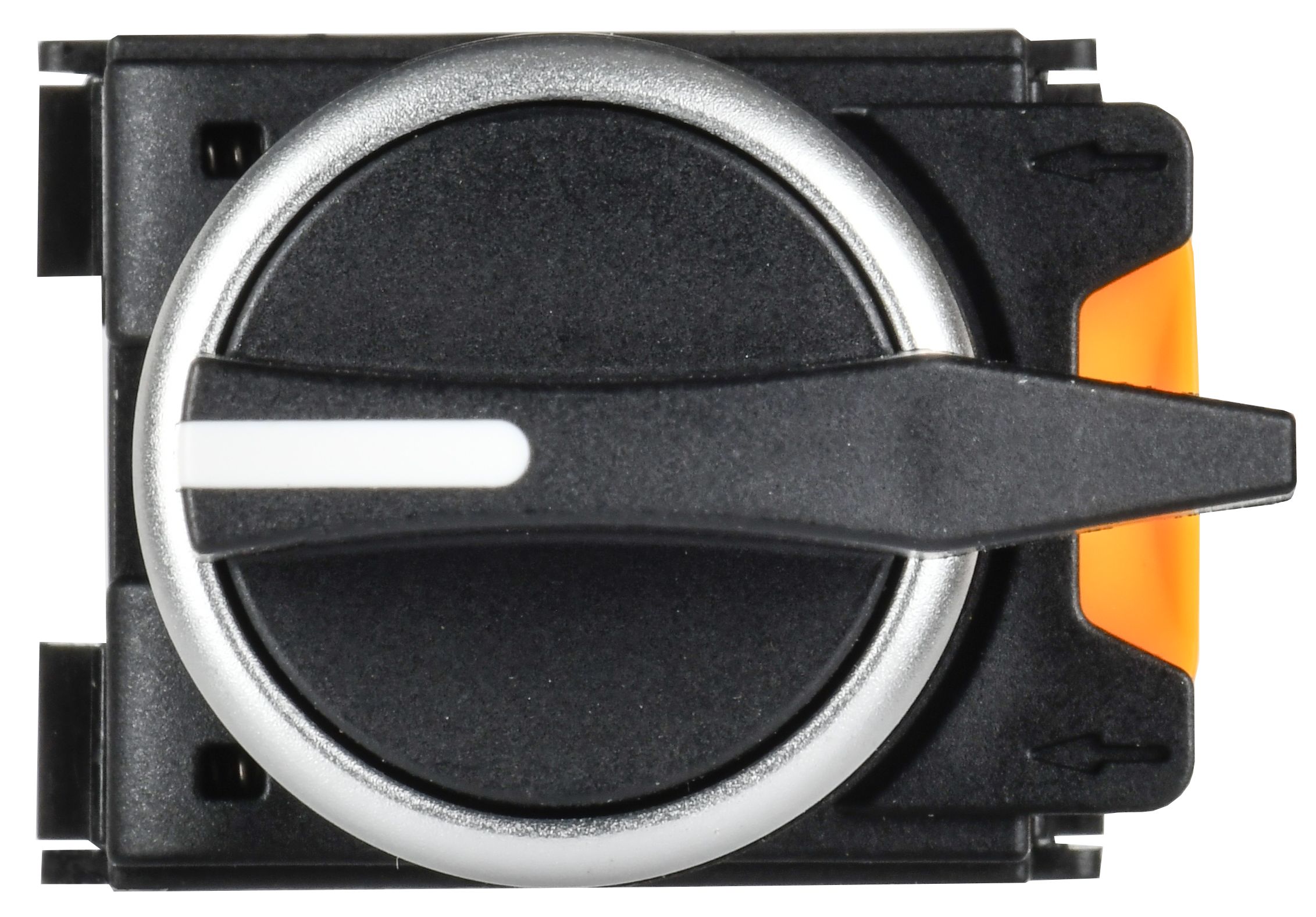

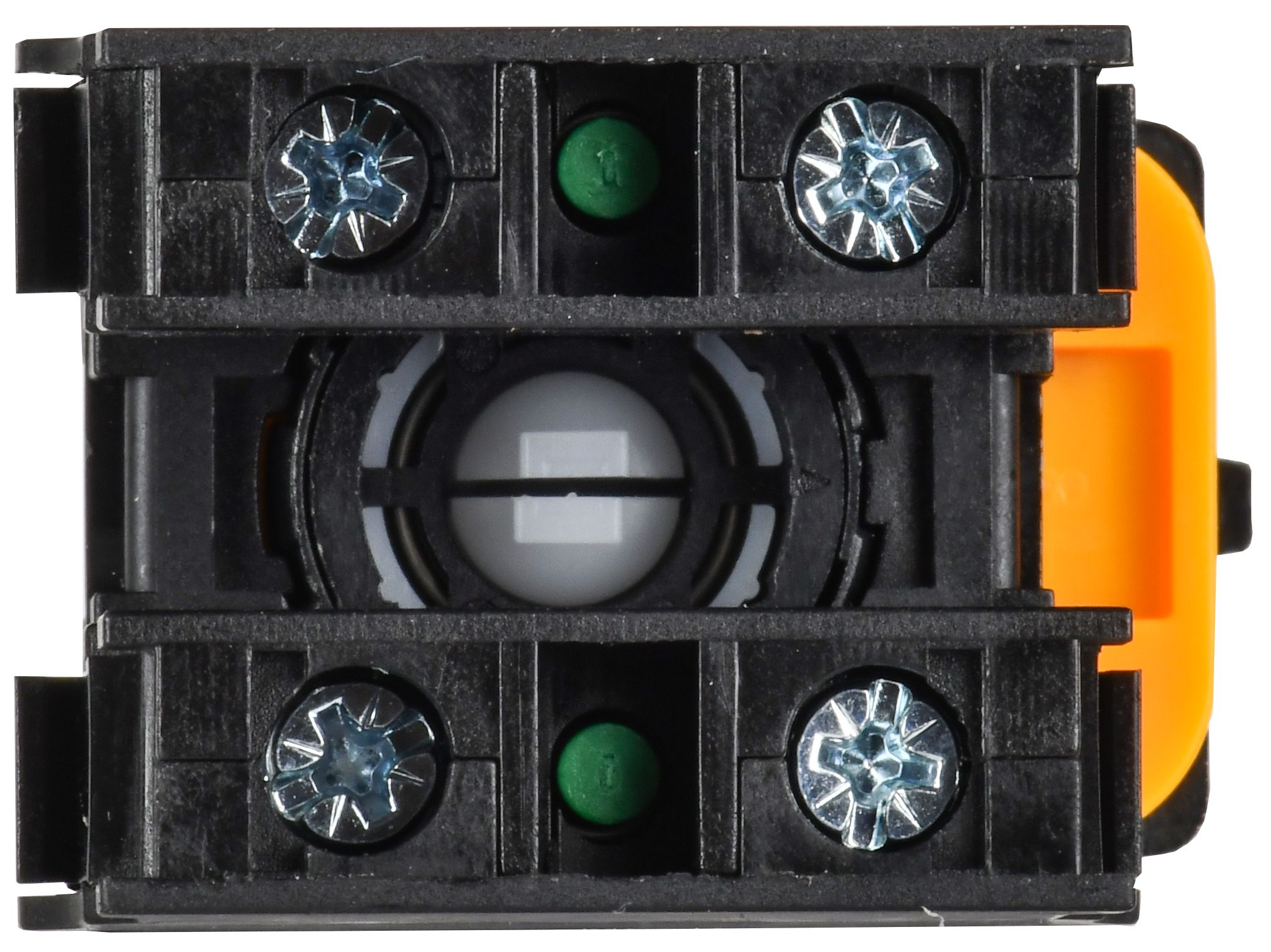

Переключатель длинная ручка на 3 положения возвратный 2NO MASTER IEK
Характеристики
В сборе в корпусе
Нет
Высота
29.0
Глубина
74.3
Диаметр отверстия
22.0
Класс защиты от поражения электрическим током
II
Кол-во вспомогат норм замкнутых-НЗ конт
0
Кол-во вспомогат норм разомкнутых-НО конт
2
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Характеристики
| В сборе в корпусе | Нет |
|---|---|
| Высота | 29.0 |
| Глубина | 74.3 |
| Диаметр отверстия | 22.0 |
| Класс защиты от поражения электрическим током | II |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во позиций переключения | 3 |
| Количество полюсов | 2 |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение Ue AC | 660 |
| Мех износостойкость | 3 |
| Номин напряжение изоляции Ui | 690 |
| Номин напряжение постоян тока - DC | 440 |
| Номин продолжительный ток Iu | 10.0 |
| Номин раб напряжение AC контактов | 48; 120; 230; 400; 660 |
| Номин раб напряжение DC контактов | 24; 48; 110; 220; 440 |
| Номин рабочий ток Ie при AC-15 230 В | 7,5 |
| Номин рабочий ток Ie при АС-15 400 В | 4,5 |
| Номин тепловой ток Ith | 10 |
| Номинальная способность к присоединению | 2,5 |
| Подходит для монтажа на передней стенке | Да |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для установки в распредел платы | Нет |
| С возвратом в нейтральное положение | Да |
| С нейтральной позицией - ОТКЛ | Да |
| Сечение многожильного гибкого провода | 2,5 |
| Степень защиты - IP передняя сторона | IP65 |
| Температура эксплуатации | -25…55 |
| Тип выключателя | Многоступенчатый переключатель |
| Тип изделия/компонента | Пакетный переключатель |
| Тип элемента управления | Удлинённая поворотная ручка (широкий хват) |
| Ток предохранителя qG | 10 |
| Фиксация положения переключателя | Нет |
| Функции переключателя | Многоступенчатый переключатель |
| Цвет | Черный |
| Ширина | 41.5 |
| Электр износостойкость | 1 |
Документация
Скачать всю документациюСертификаты (4)
ЕАЭС RU С-CN.АЯ46.В.41182_25.PDF
pdf, 2.84 MB
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.49486_26.pdf
pdf, 2.84 MB
Руководство (1)
Паспорт (1)
Knopki_perekluchateli_MASTER_passp_mult_2.pdf
pdf, 12.7 MB
Листовка (1)
listovka_A4_Knopki-i-pereklyuchateli-MASTER_view_4.pdf
pdf, 266.55 KB

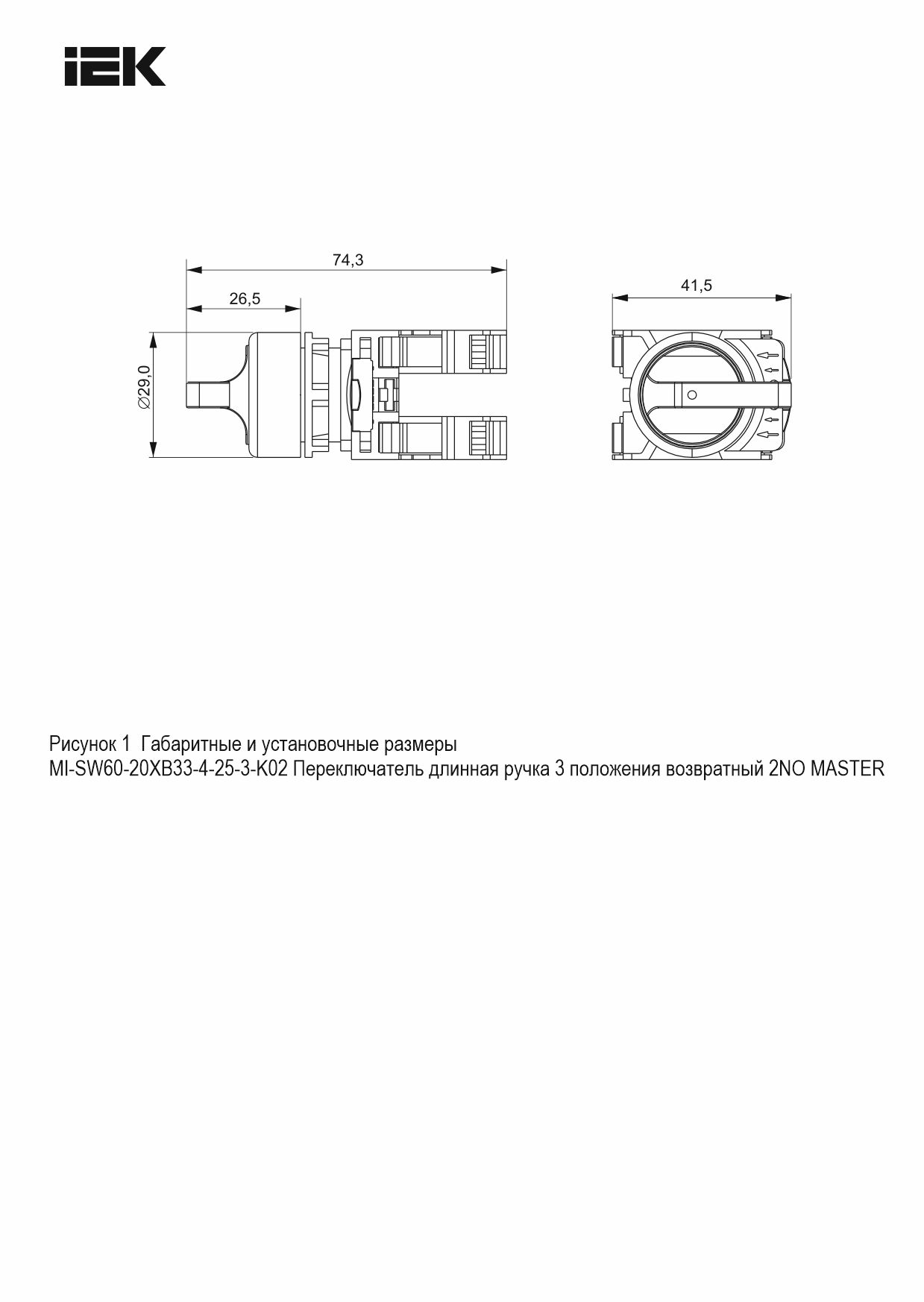

Габаритные чертежи (1)
jpg, 78.09 KB
