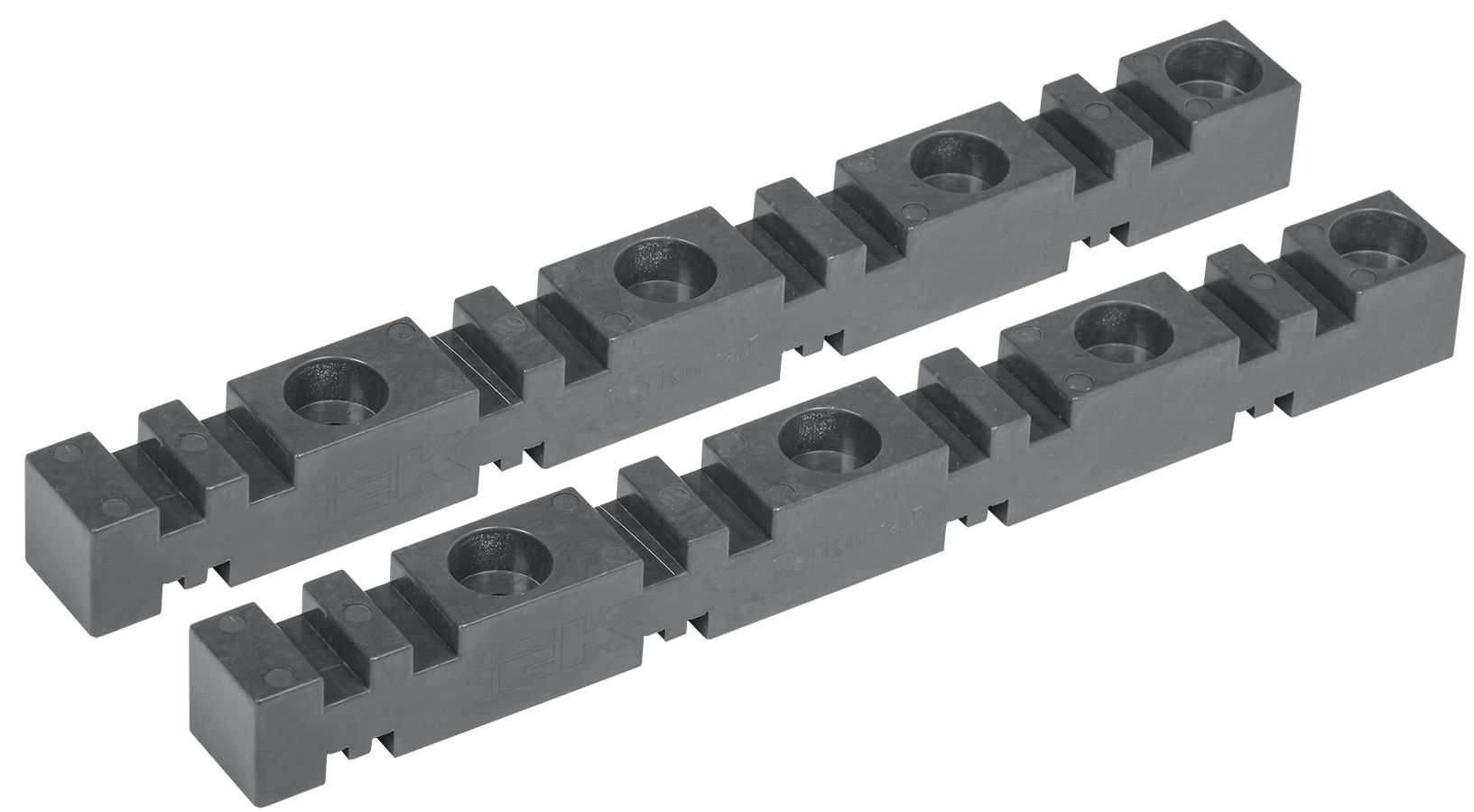

Изолятор шинный плоский ИШП 4P для шин 5мм и 10мм 303мм IEK
Характеристики
Вид или марка материала
Полиэфирная смола, армированная стекловолокном
Категория горючести по ГОСТ 28157
ПВ-0
Количество полюсов
4
Макс. номин. ток
4000
Материал
Полимерный материал
Механ разрушающая сила на изгиб
150
Момент затяжки болтов крепленния шин
16.0
Описание
Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A.
Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения.
Изолятор имеет 4-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнен из композитного материала.
Характеристики
| Вид или марка материала | Полиэфирная смола, армированная стекловолокном |
|---|---|
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Количество полюсов | 4 |
| Макс. номин. ток | 4000 |
| Материал | Полимерный материал |
| Механ разрушающая сила на изгиб | 150 |
| Момент затяжки болтов крепленния шин | 16.0 |
| Напряж пробоя изоляции промышл частоты | 2.5 |
| Номин раб напряжение | 400 |
| Пакет шин 5(3), 10(2) | Да |
| Предел прочности на изгиб | 150 |
| Расстояние между шинами | 6 |
| Температура эксплуатации | -40...60 |
| Тип конструкции | Изолятор плоский |
| Толщина шин | 5 и 10 |
| Ударная вязкость | 50...70 |
| Цвет | Серый |
Документация
Скачать всю документациюСертификаты (2)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB

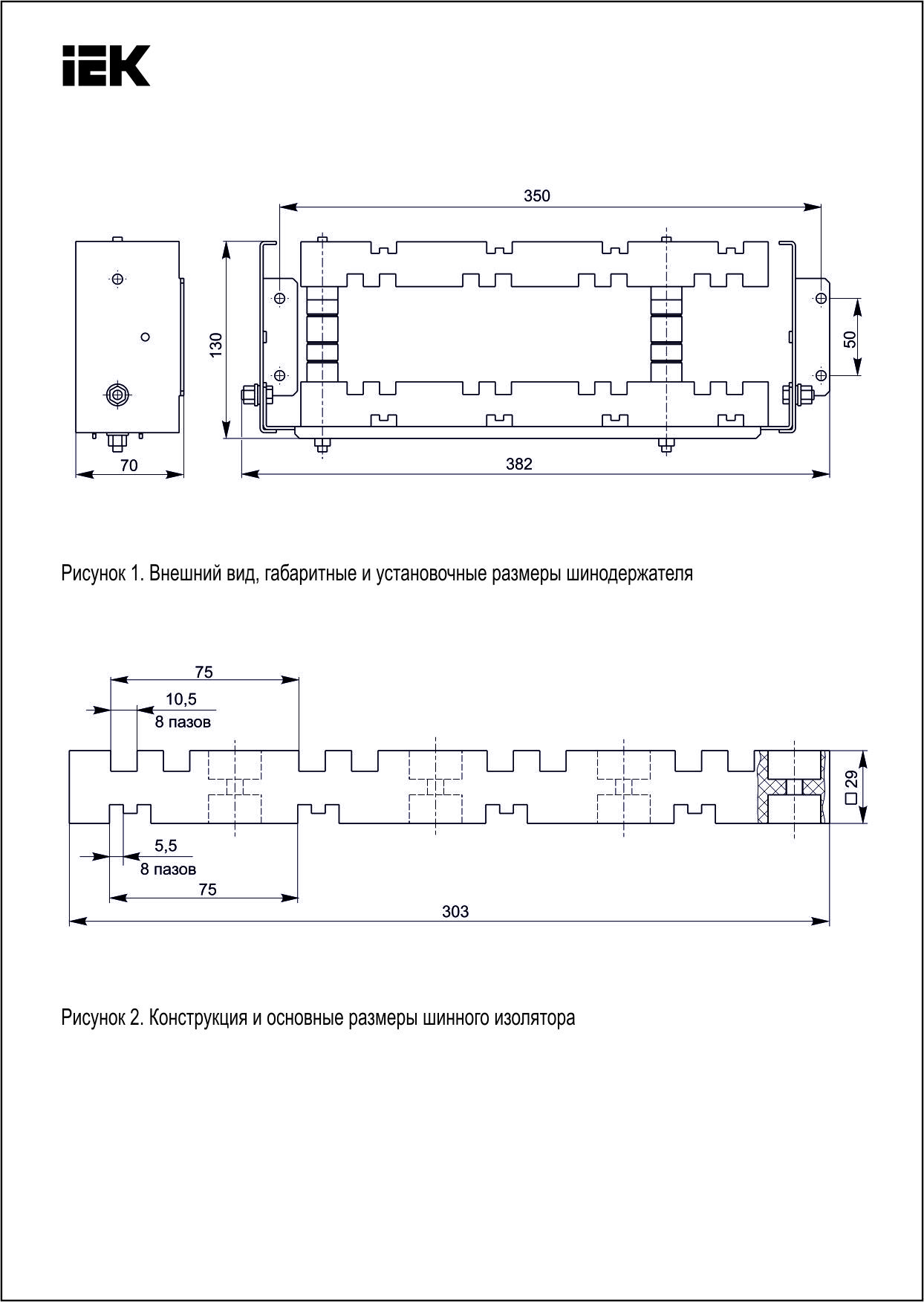

Габаритные чертежи (1)
jpg, 2.1 MB
