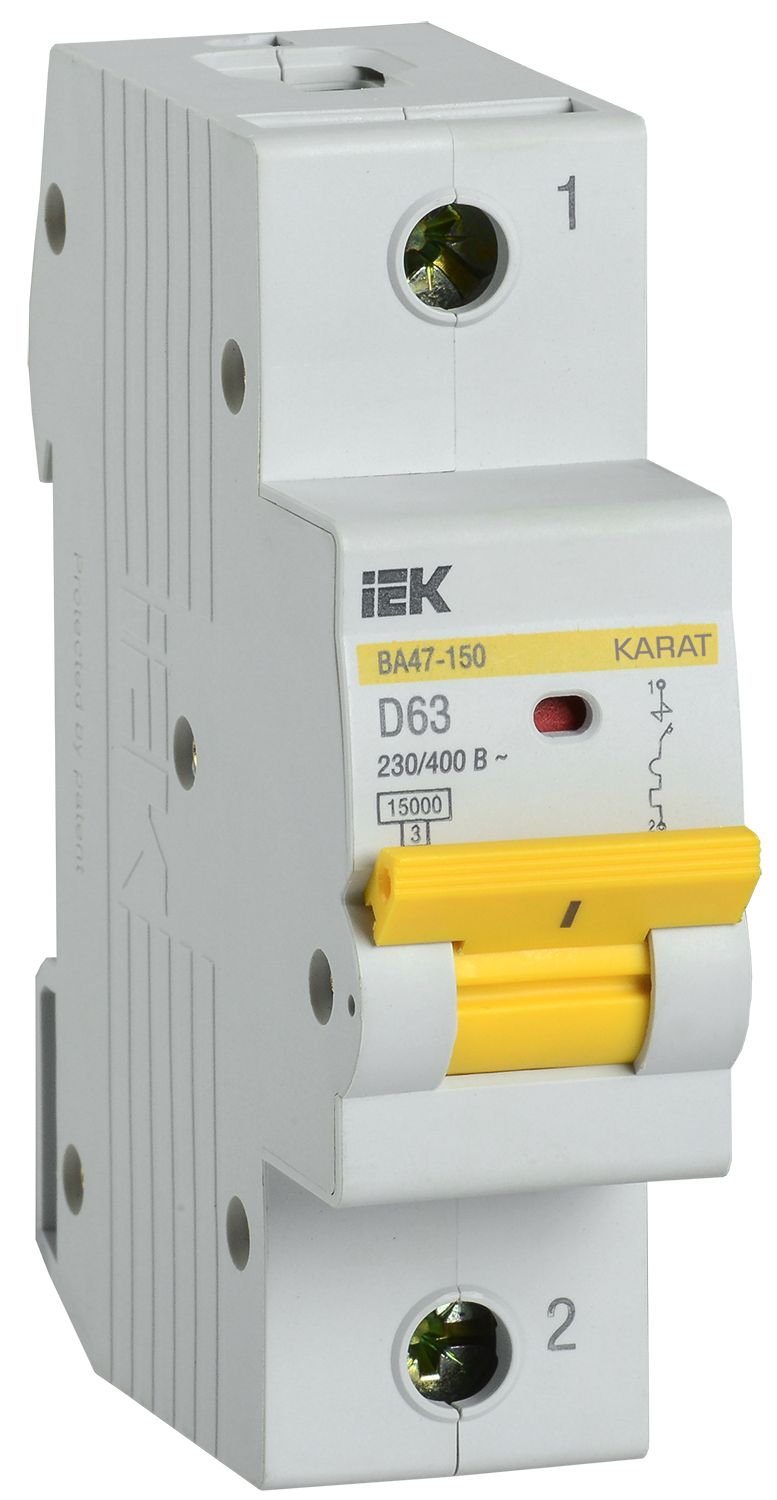

KARAT Автоматический выключатель ВА47-150 1P D 63А 15кА IEK
Характеристики
Вес одного полюса
0,194
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Климатическое исполнение
УХЛ4
Количество защищенных полюсов
1
Количество полюсов
1
Макс сечение входящего кабеля
50
Описание
Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Предельная отключающая способность 15000 А.
32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.
Характеристики
| Вес одного полюса | 0,194 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Климатическое исполнение | УХЛ4 |
| Количество защищенных полюсов | 1 |
| Количество полюсов | 1 |
| Макс сечение входящего кабеля | 50 |
| Мех износостойкость | ≥ 6000 |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 15.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 15.0 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 63.0 |
| Общ количество полюсов | 1 |
| Отключающая способность | 15 |
| Потери энергии | 26.0 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Степень защиты - IP | IP40 |
| Сфера применения | Промышленное и бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | ТН-35 |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | D |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 1,5 |
| Электр износостойкость | ≥ 4000 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.67171_26.pdf
pdf, 1.81 MB
ЕАЭС RU С-CN.АЯ46.В.48038_26.pdf
pdf, 2.35 MB
Паспорт (1)
VA47-150_KARAT_passp_ru-eng_6.pdf
pdf, 1.48 MB
Листовка (1)
listovka_VA47-150.pdf
pdf, 786.48 KB
Преимущества (7)
Габаритные чертежи (2)
jpg, 2.26 MB
jpg, 184.65 KB
Схема подключения (2)
jpg, 129.63 KB
jpg, 2.05 MB
