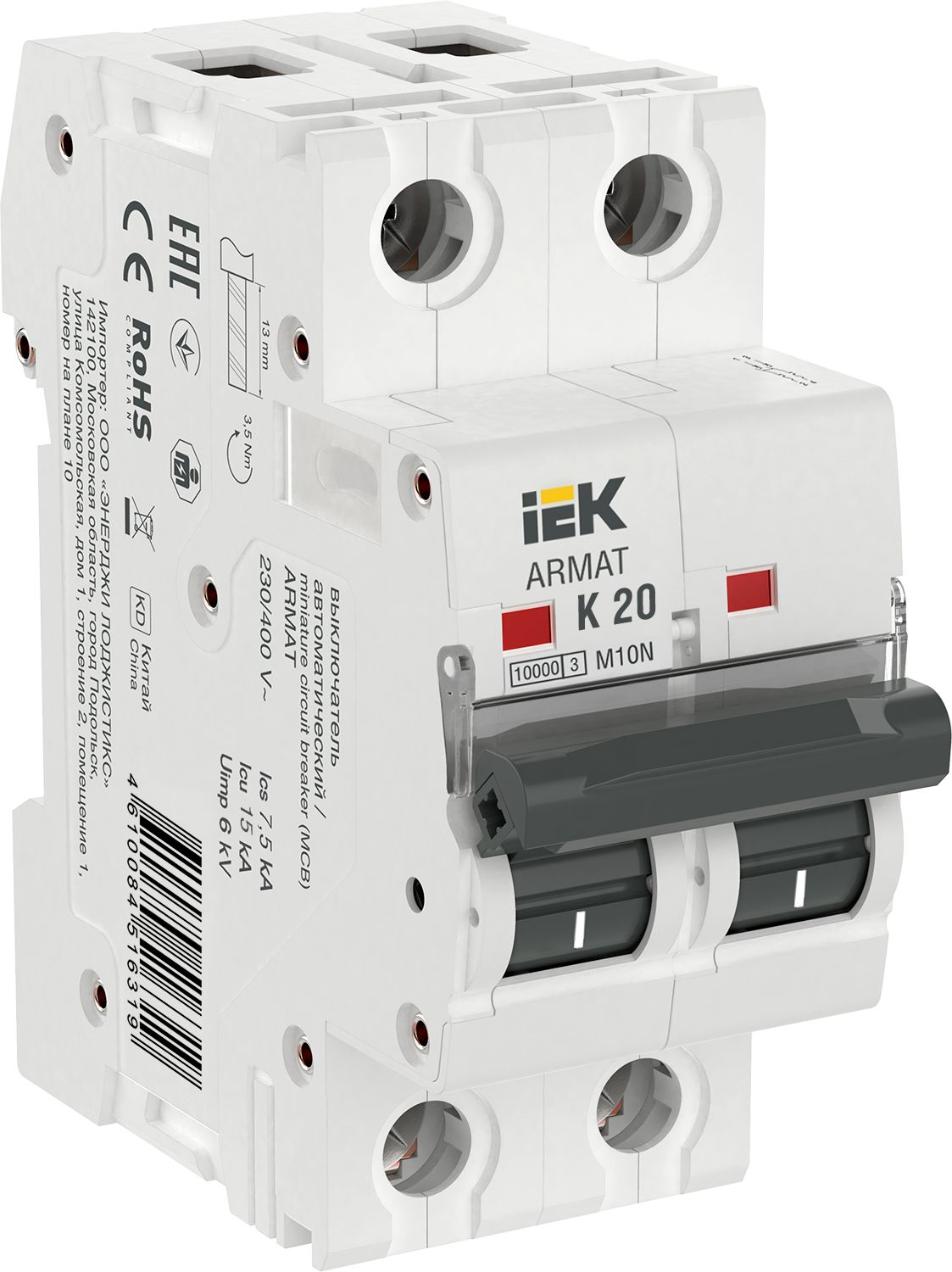

ARMAT Автоматический выключатель M10N 2P K 20А IEK
Характеристики
Вес одного полюса
0,118
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Класс защиты от поражения электрическим током
0
Количество защищенных полюсов
2
Количество полюсов
2
Макс сечение входящего кабеля
25
Описание
Автоматические выключатели M10N предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Модульные автоматические выключатели с характеристиками Z, K, L успешно прошли испытания по стандарту IEC 60947-2. Обладают всеми преимуществами модульного оборудования серии ARMAT: повышенной прочностью корпуса, усиленной дугогасительной камерой, независимым механизмом расцепления и т.д.
Данный тип выключателей рекомендуются к применению в вводно-распределительных устройствах для объектов промышленной и энергетической инфраструктуры.
Характеристики
| Вес одного полюса | 0,118 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Класс защиты от поражения электрическим током | 0 |
| Количество защищенных полюсов | 2 |
| Количество полюсов | 2 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 20000 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение изоляции Ui | 500 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 7.5 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 7.5 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 20.0 |
| Общ количество полюсов | 2 |
| Отключающая способность | 7,5 |
| Отключение нейтрали | Да |
| Подходит для выключателя-разъединителя | Да |
| Подходит для защитного выкл двигателя | Да |
| Потери энергии | 9.0 |
| Рабочая температура окружающей среды | -5...40 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Сечение многожильного гибкого провода | 1...25 |
| Сечение одножильного жёсткого провода | 1...25 |
| Степень защиты - IP | IP20 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | ТН-35 |
| Тип напряжения | Переменный (AC) |
| Тип напряжения управления | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | K |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 2 |
| Электр износостойкость | 10000 |
