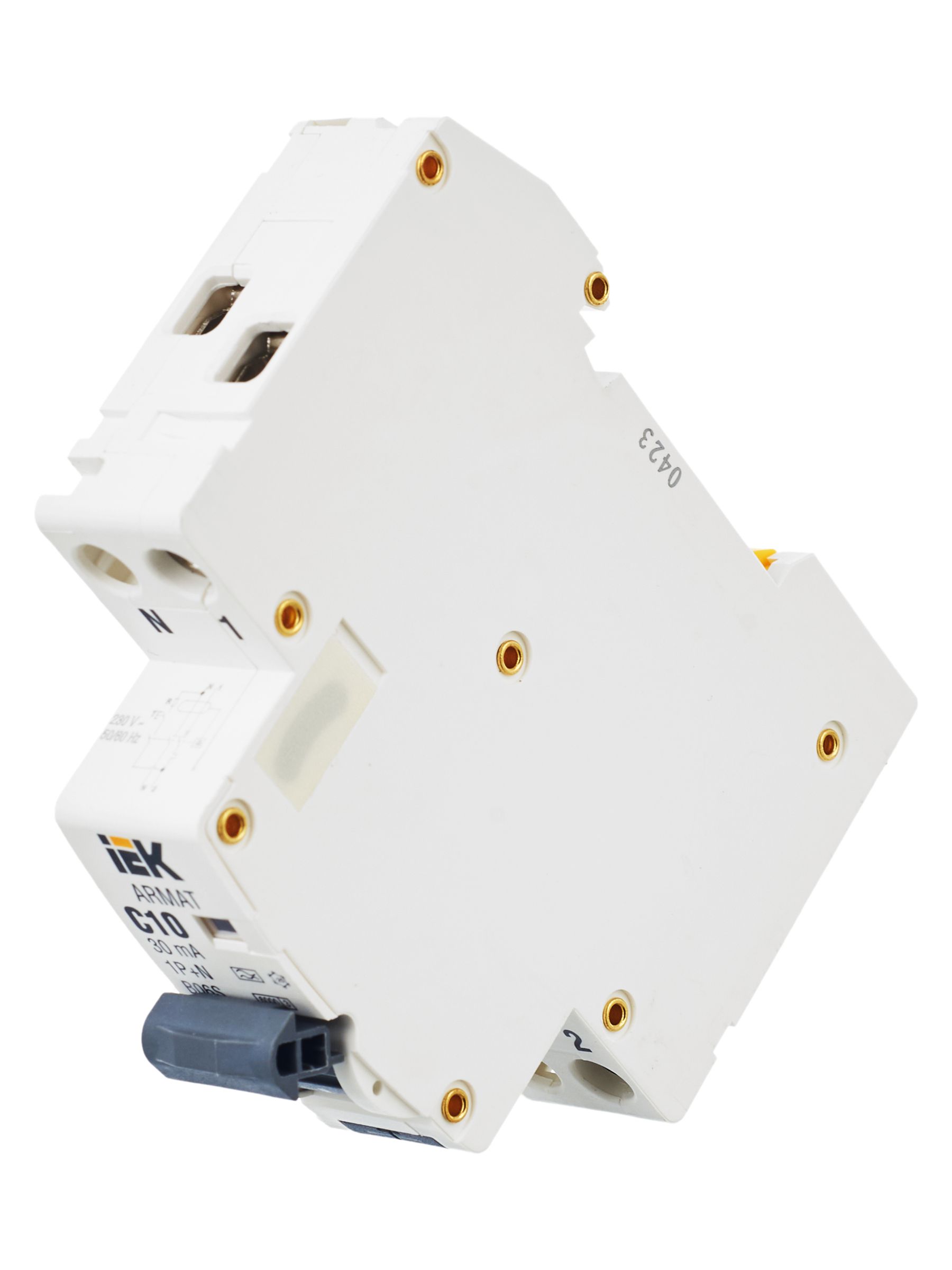

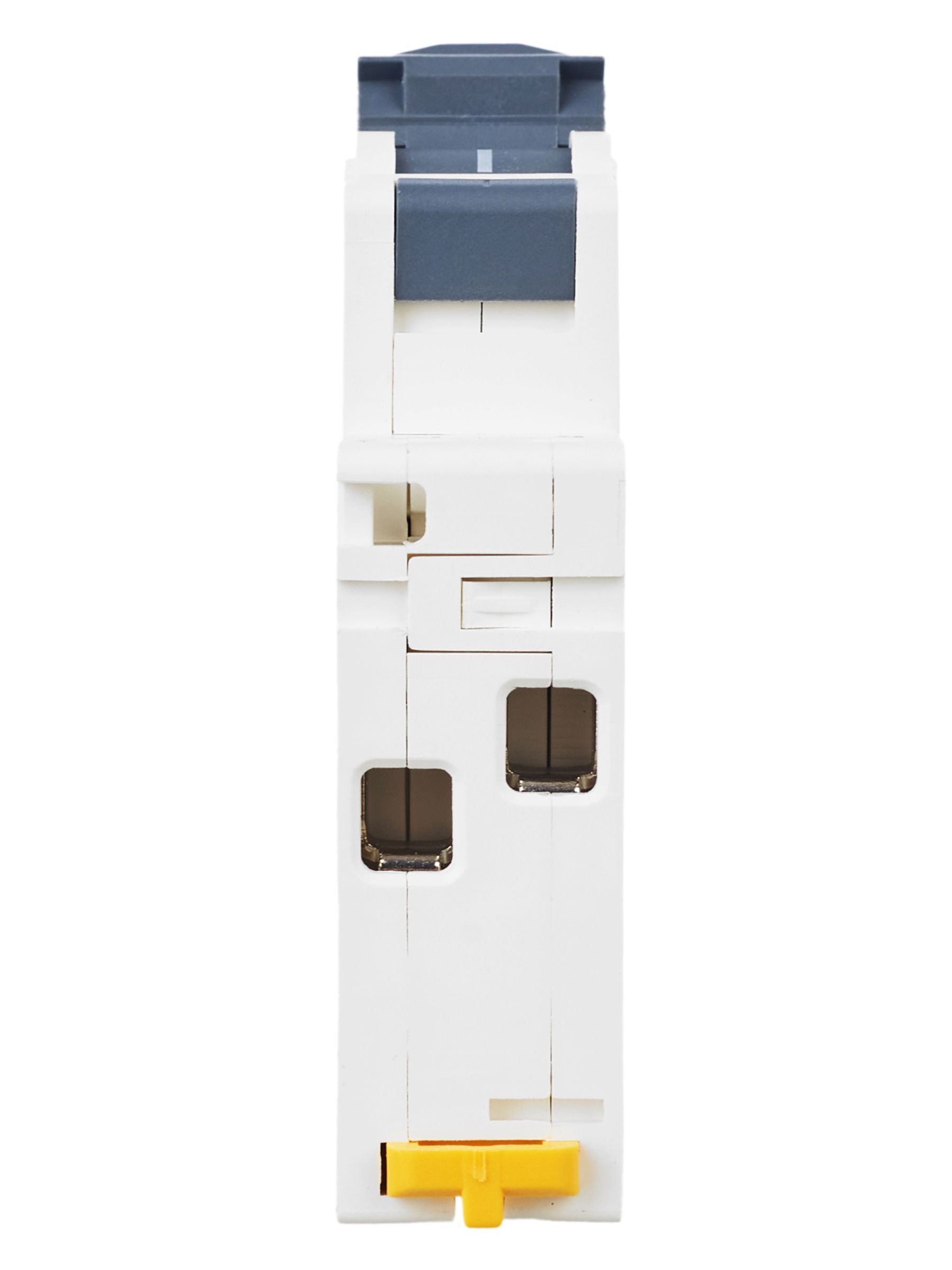

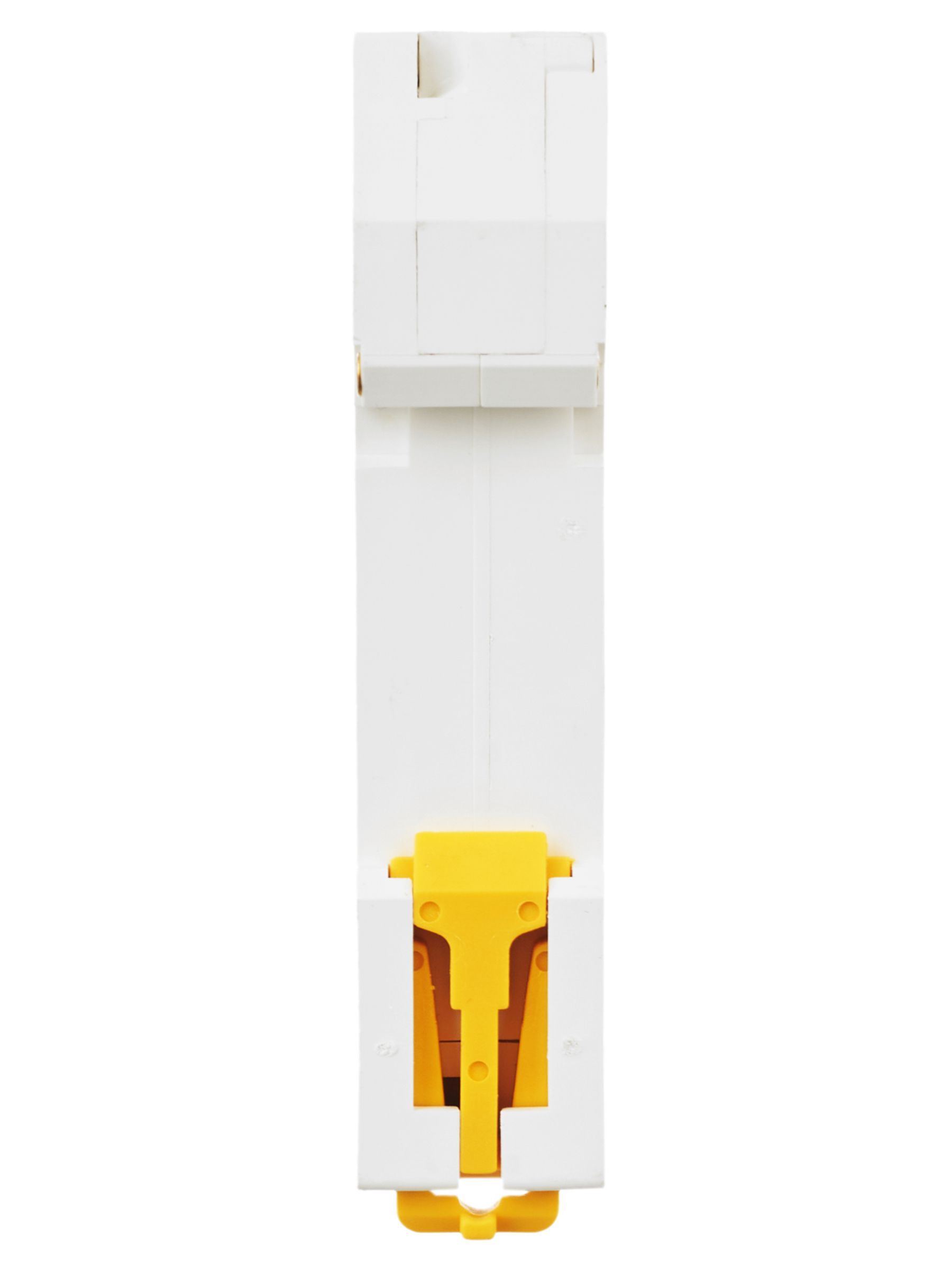

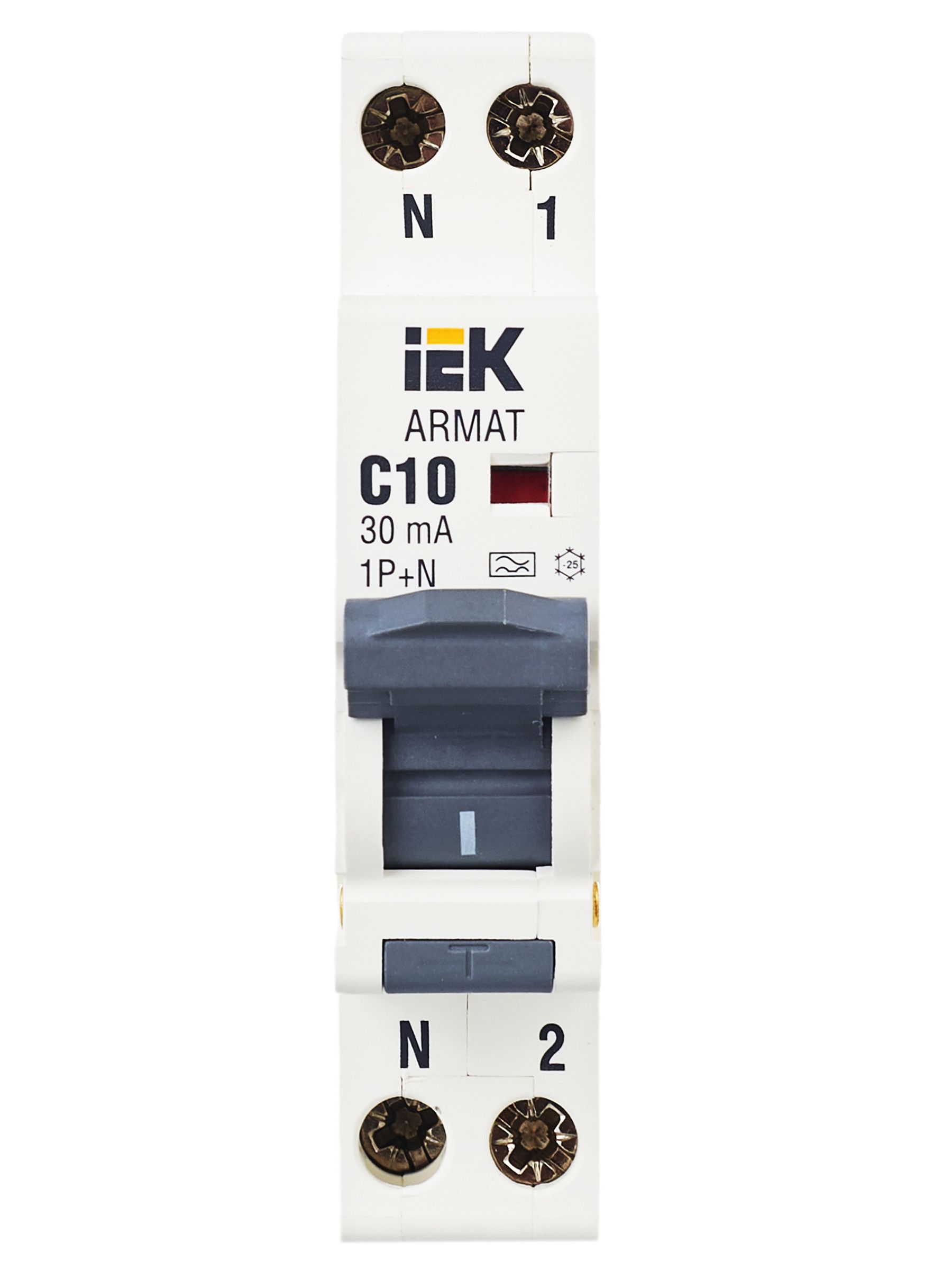

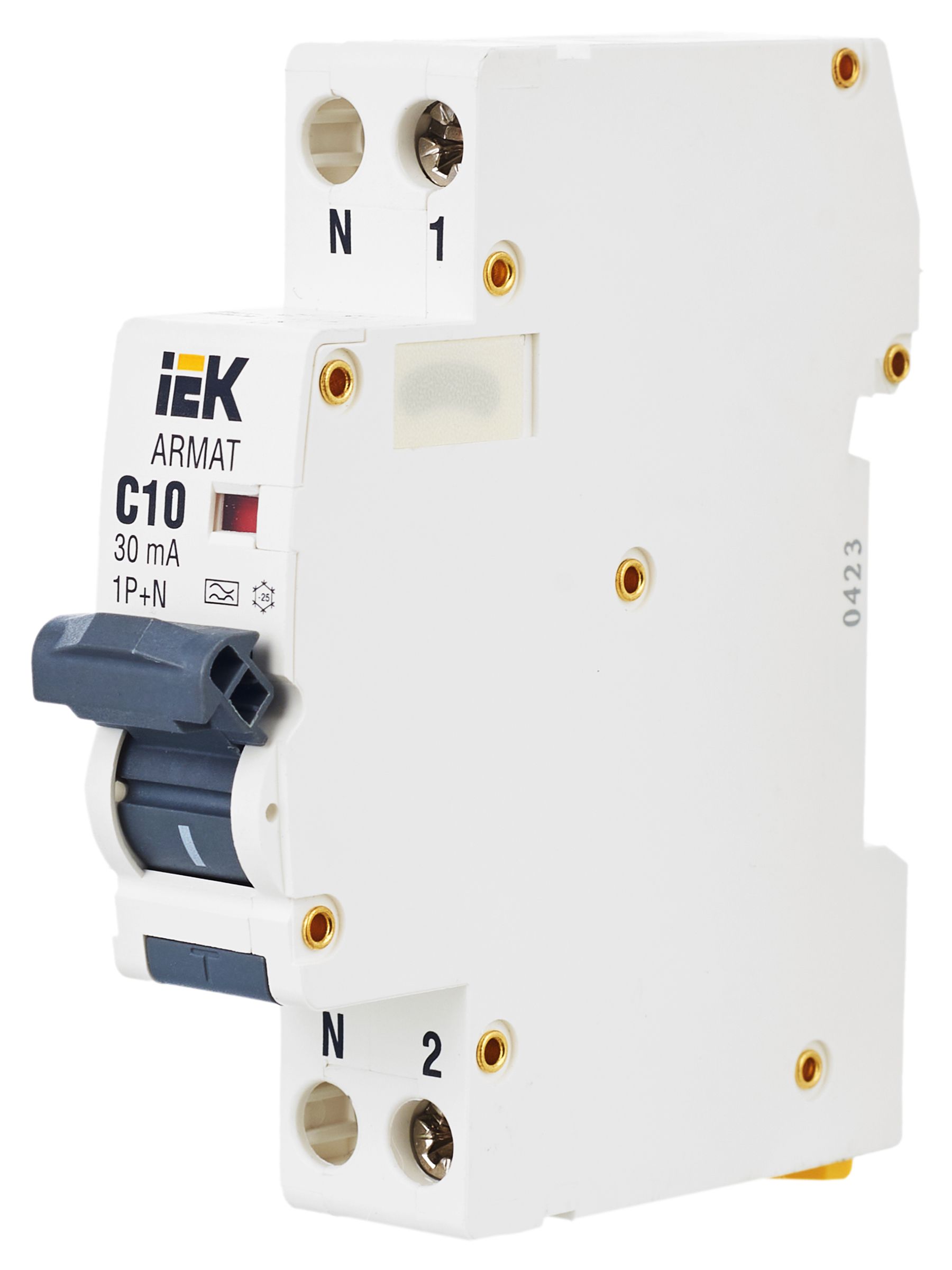

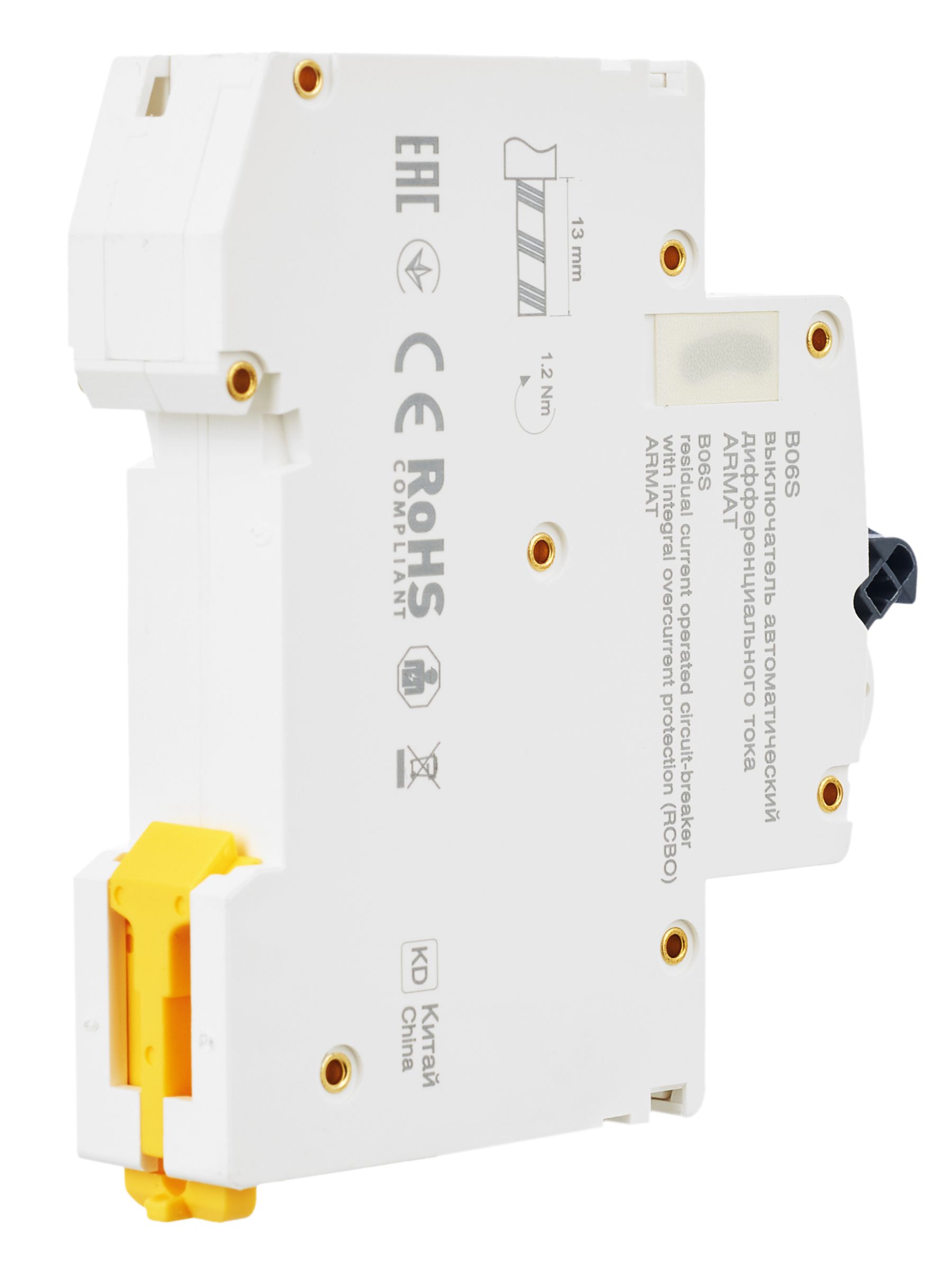

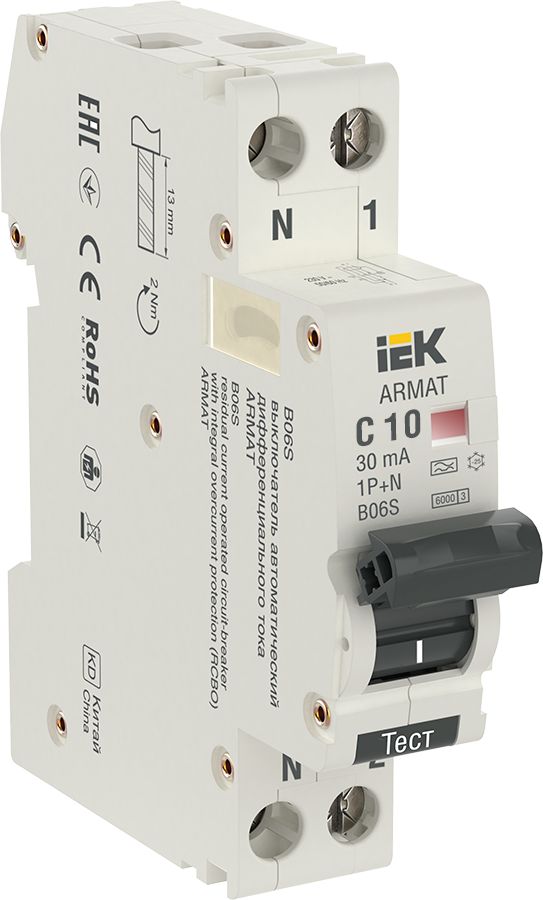

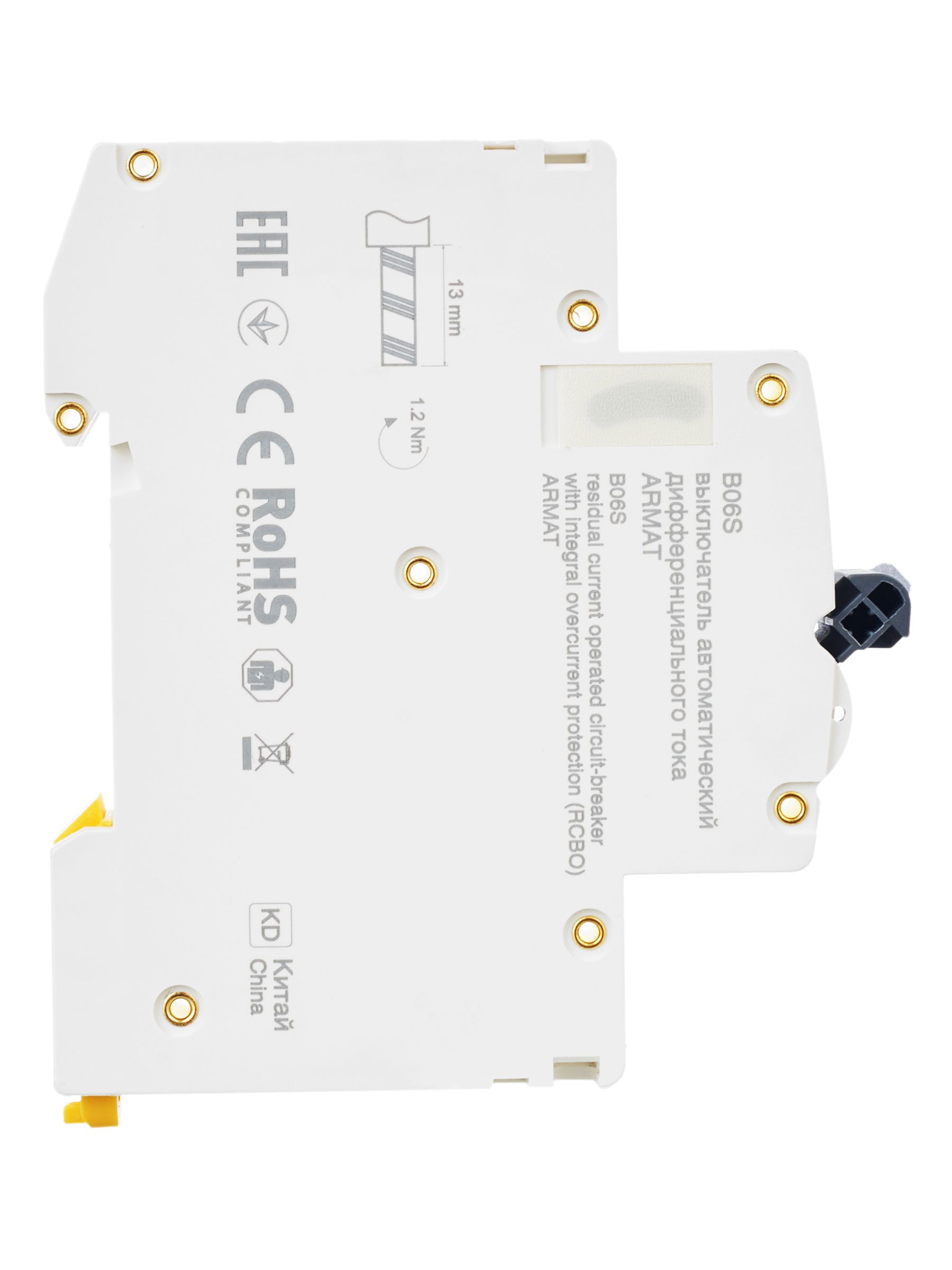

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C10 30мА тип A (18мм) IEK
Характеристики
Защита от перенапряжения
Нет
Класс защиты по ГОСТ IEC 61140
0
Класс токоограничения
3
Количество защищенных полюсов
1
Количество полюсов
1+N
Макс сечение входящего кабеля
10
Механическая износостойкость
20000
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Характеристики
| Защита от перенапряжения | Нет |
|---|---|
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 1 |
| Количество полюсов | 1+N |
| Макс сечение входящего кабеля | 10 |
| Механическая износостойкость | 20000 |
| Момент затяжки винтов контактных зажимов | 1 |
| Монтажная глубина - ниши | 76,2 |
| Наличие дифференциального расцепителя | Да |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин неоткл дифференциальный ток | 15 |
| Номин раб напряжение | 230 |
| Номин ток | 10 |
| Номин ток утечки | 0,03 |
| Номинальная диф наибольшая вкл и откл способность | 6000 |
| Общ количество полюсов | 2 |
| Отключающая способность | 6.0 |
| Отключающая способность по IEC 60947-2 | 6 |
| Отключающая способность по IEC 61009-1 | 6000 |
| Отключение нейтрали | Да |
| Рабочий режим | Продолжительный |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -25...45 |

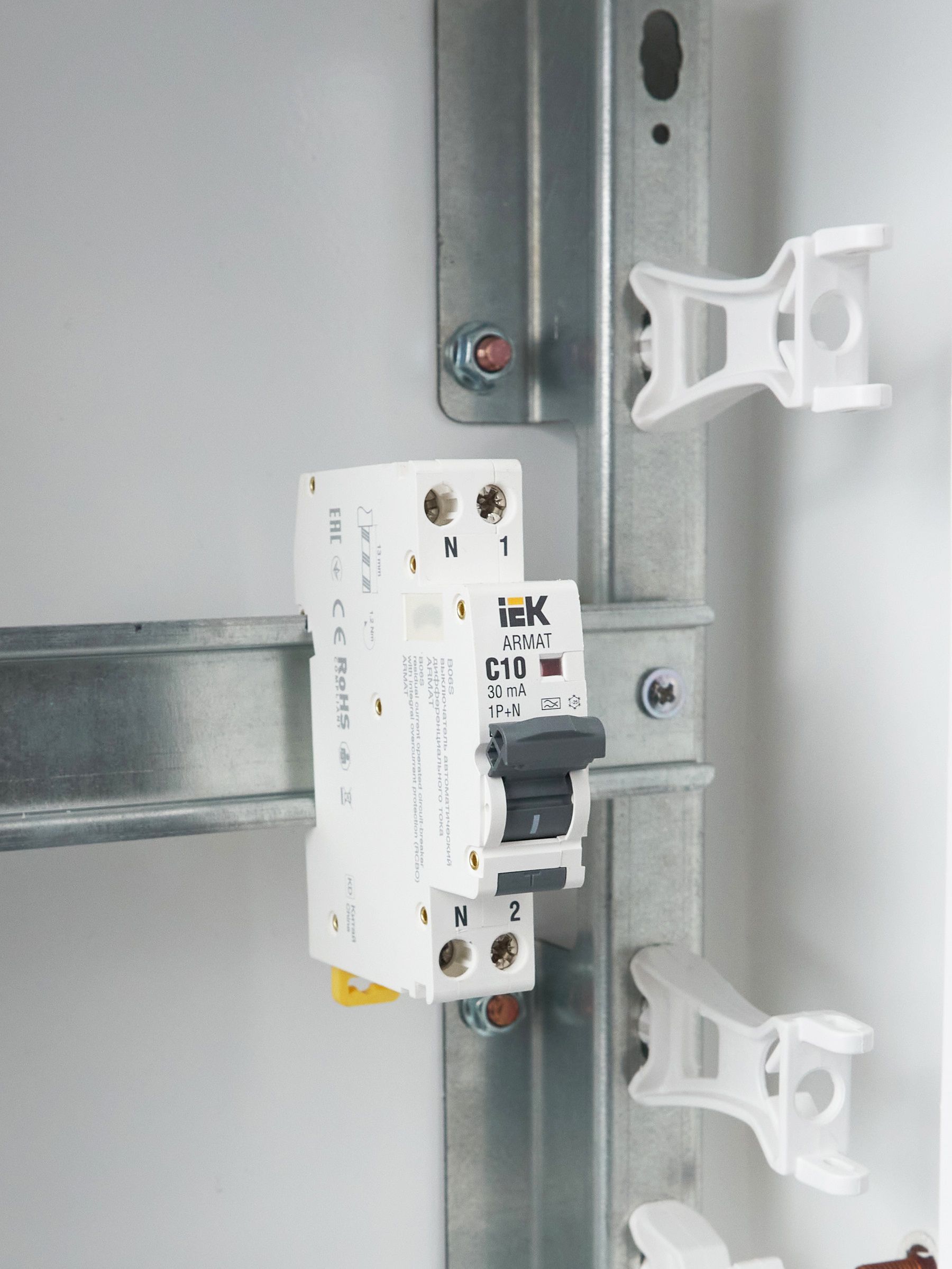

| Тип монтажа | на DIN-рейку |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип тока утечки | A |
| Характеристика срабатывания - кривая тока | C |
| Частота | 50/60 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Электрическая износостойкость | 10000 |
Документация
Скачать всю документациюСертификаты (7)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.66629_26.pdf
pdf, 2.89 MB
ЕАЭС RU С-CN.АЯ46.В.40923_25.PDF
pdf, 2.06 MB
Руководство (1)
jpg, 386.81 KB
Паспорт (2)
B06S_ARMAT_passp_ru-en_4.pdf
pdf, 3.9 MB
AR.B06S.001.1_AVDT_B06S_ARMAT_passp_ru-en_6.pdf
pdf, 404.9 KB
Листовка (1)
Listovka_IEK_B06S.pdf
pdf, 1.63 MB
Преимущества (3)
Габаритные чертежи (1)
jpg, 107.43 KB
Схема подключения (1)
jpg, 2.03 MB
