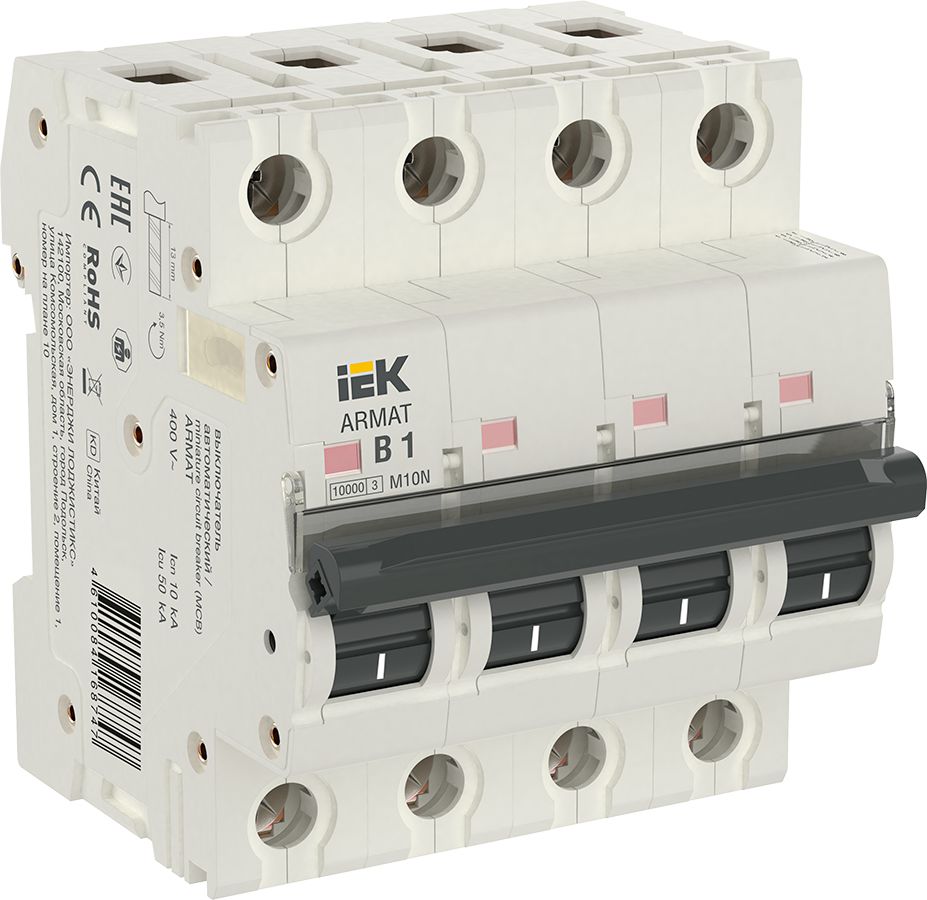

ARMAT Автоматический выключатель M10N 4P B 1А IEK
Характеристики
Вес одного полюса
0,116
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm
0,1
Класс защиты от поражения электрическим током
0
Класс токоограничения
3
Количество защищенных полюсов
4
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Характеристики
| Вес одного полюса | 0,116 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне КЗ tm | 0,1 |
| Класс защиты от поражения электрическим током | 0 |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 4 |
| Количество полюсов | 4 |
| Количество силовых полюсов | 4 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 20000 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение изоляции Ui | 500 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 1.0 |
| Общ количество полюсов | 4 |
| Отключающая способность | 10 |
| Отключение нейтрали | Нет |
| Потери энергии | 12.0 |
| Рабочая температура окружающей среды | -40...70 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Степень защиты - IP | IP20 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | B |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 4 |
| Электр износостойкость | 10000 |
