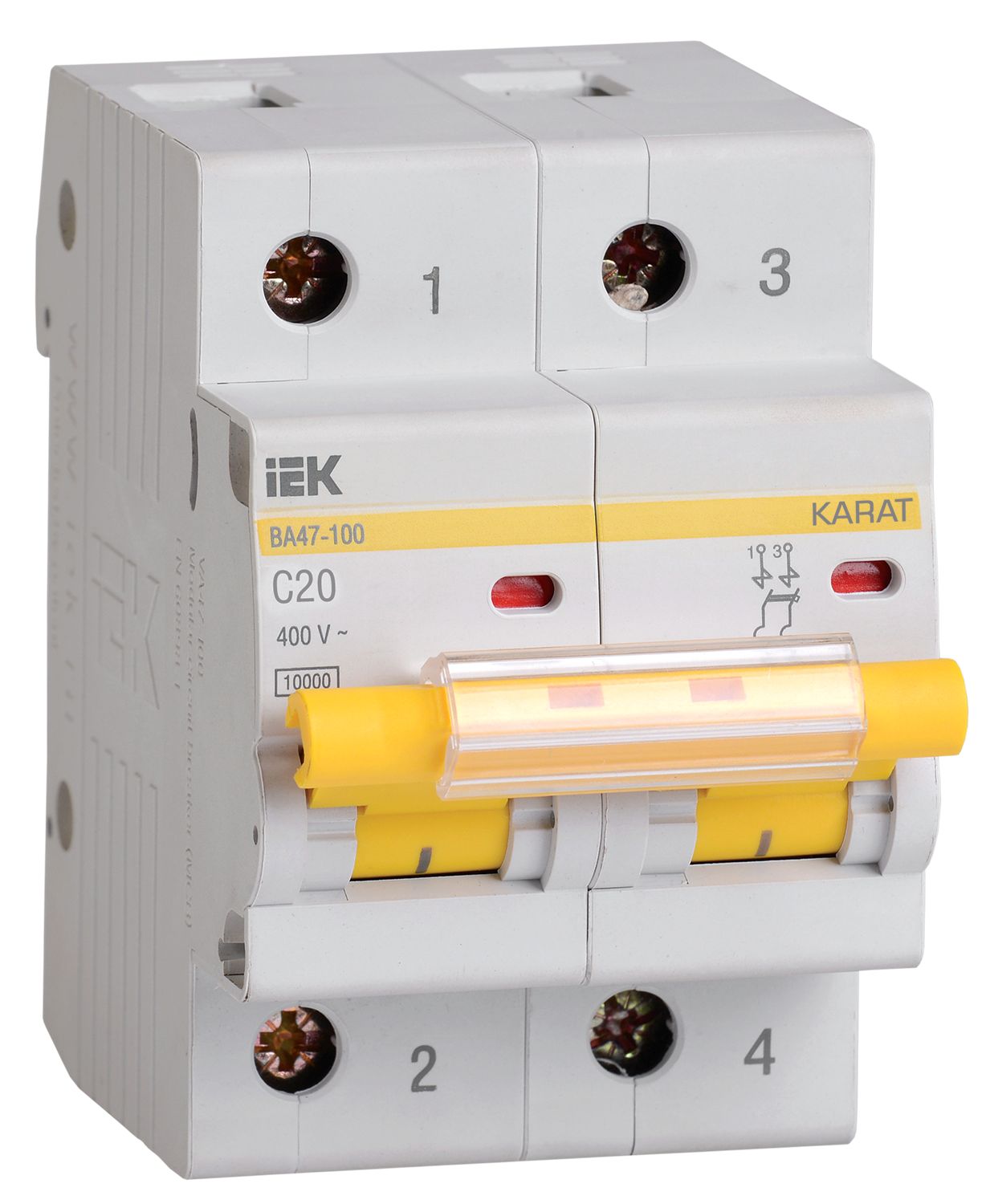

KARAT Автоматический выключатель ВА47-100 2P C 20А 10кА IEK
Характеристики
Вес одного полюса
0,162
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь)
Класс токоограничения
3
Климатическое исполнение
УХЛ4
Количество защищенных полюсов
2
Количество полюсов
2
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Характеристики
| Вес одного полюса | 0,162 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь) |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество защищенных полюсов | 2 |
| Количество полюсов | 2 |
| Макс сечение входящего кабеля | 35 |
| Мех износостойкость | 20000 |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение постоян тока - DC | 60 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 20.0 |
| Общ количество полюсов | 2 |
| Отключающая способность | 10 |
| Потери энергии | 9.0 |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Степень защиты - IP | IP20 |
| Сфера применения | Промышленное и бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | ТН-35 |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | C |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость | 6000 |
