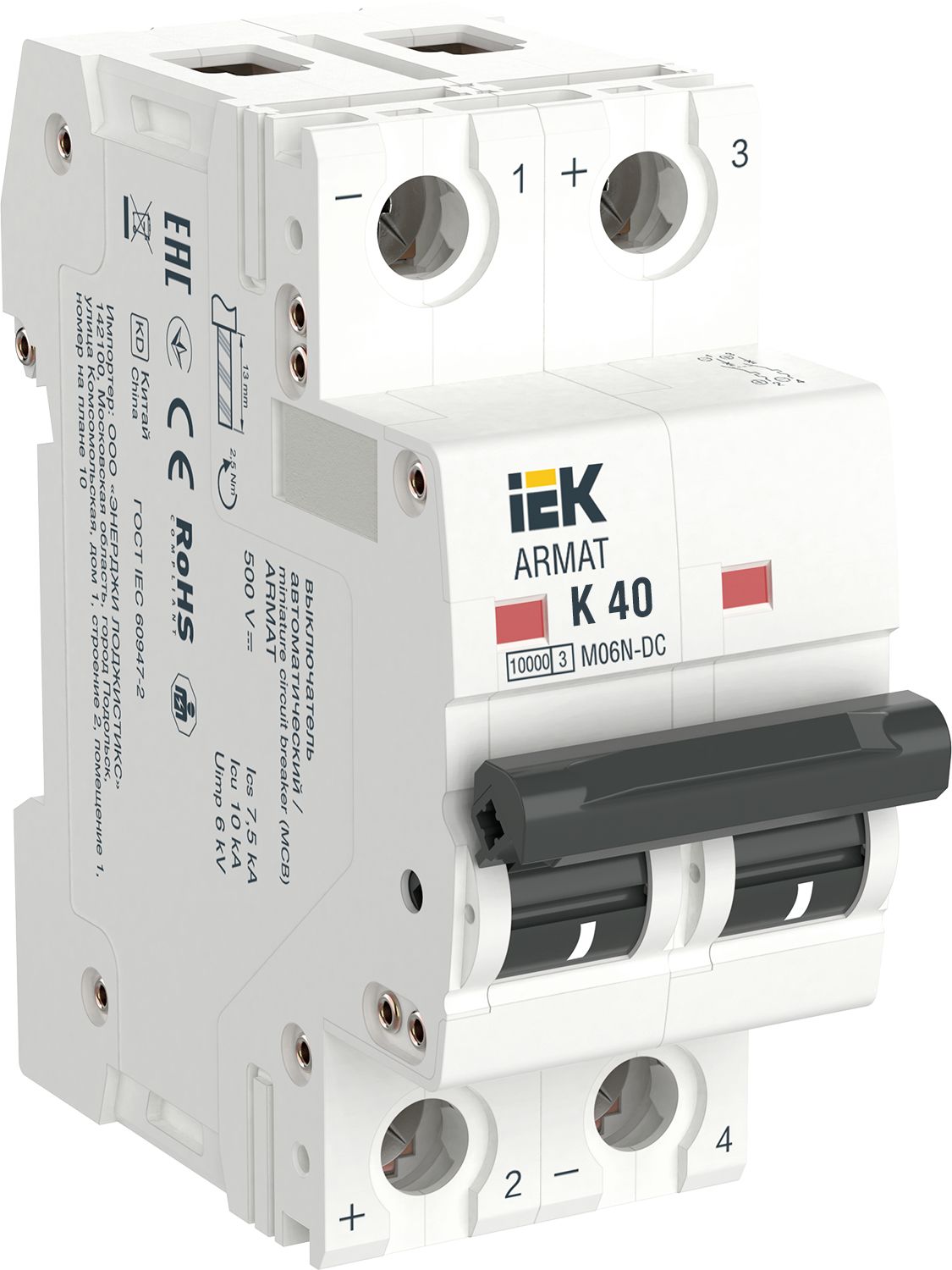

ARMAT Автоматический выключатель M06N-DC 2P K 40А IEK
Характеристики
Вес одного полюса
0,118
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Класс защиты от поражения электрическим током
0
Количество защищенных полюсов
2
Количество полюсов
2
Количество силовых полюсов
2
Описание
Автоматические выключатели ARMAT серии M06N предназначены для коммутации электрических цепей постоянного тока с напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. 160 типоисполнений на 15 номинальных токов от 1 до 63 А.
Характеристики
| Вес одного полюса | 0,118 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Класс защиты от поражения электрическим током | 0 |
| Количество защищенных полюсов | 2 |
| Количество полюсов | 2 |
| Количество силовых полюсов | 2 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 20000 |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение изоляции Ui | 500 |
| Номин напряжение постоян тока - DC | 440 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 |
| Номинальное рабочее напряжение | 440 |
| Номинальный ток | 40.0 |
| Общ количество полюсов | 2 |
| Отключающая способность | 10 |
| Потери энергии | 15.0 |
| Рабочая температура окружающей среды | -40...70 |
| С задержкой | Нет |
| Сечение многожильного гибкого провода | 1...25 |
| Сечение одножильного жёсткого провода | 1...25 |
| Степень загрязнения | 2 |
| Степень защиты - IP | IP20 |
| Сфера применения | Промышленное и бытовое |
| Тип монтажа | на DIN-рейку |
| Тип напряжения | Постоянный (DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Термомагнитный |
| Характеристика срабатывания - кривая тока | K |
| Частота | - |
| Ширина по количеству модульных расстояний | 2 |
| Электр износостойкость | 6000 |
