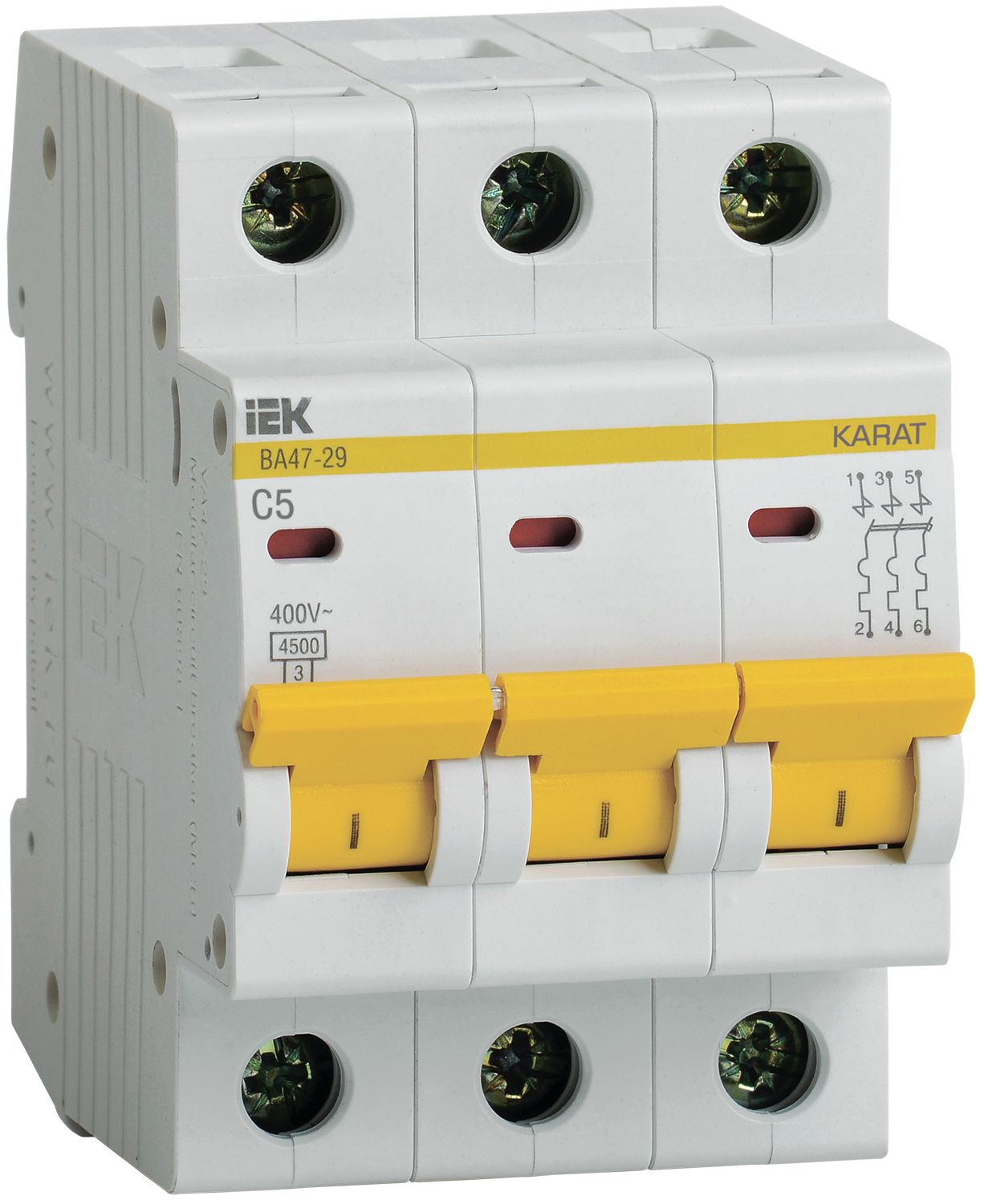

KARAT Автоматический выключатель ВА47-29 3P C 5А 4,5кА IEK
Характеристики
Возможна дополнит комплектация
Да
Время срабатывания расцепителя в зоне КЗ tm
0,1
Класс токоограничения
3
Климатическое исполнение
УХЛ4
Количество защищенных полюсов
3
Количество полюсов
3
Количество силовых полюсов
3
Описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Характеристики
| Возможна дополнит комплектация | Да |
|---|---|
| Время срабатывания расцепителя в зоне КЗ tm | 0,1 |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество защищенных полюсов | 3 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 |
| Монтажная глубина - ниши | 73,6 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 4 |
| Номин напряжение постоян тока - DC | ≤ 48 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 4.5 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 4.5 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 5.0 |
| Общ количество полюсов | 3 |
| Отключающая способность | 4,5 |
| Подходит для защитного выкл двигателя | Да |
| Потери энергии | 9.0 |
| Степень защиты - IP | IP20 |
| Сфера применения | Промышленное и бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | C |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 3 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.67171_26.pdf
pdf, 1.81 MB
ЕАЭС RU С-CN.АЯ46.В.48038_26.pdf
pdf, 2.35 MB
Паспорт (1)
VA47-29_passp_ru_eng_7.pdf
pdf, 1.48 MB
Преимущества (9)
Габаритные чертежи (2)
jpg, 173.34 KB
ВА47-29_паспорт_112015-1 - ГЧ.jpg
jpg, 305.57 KB
Схема подключения (1)
jpg, 142.8 KB
