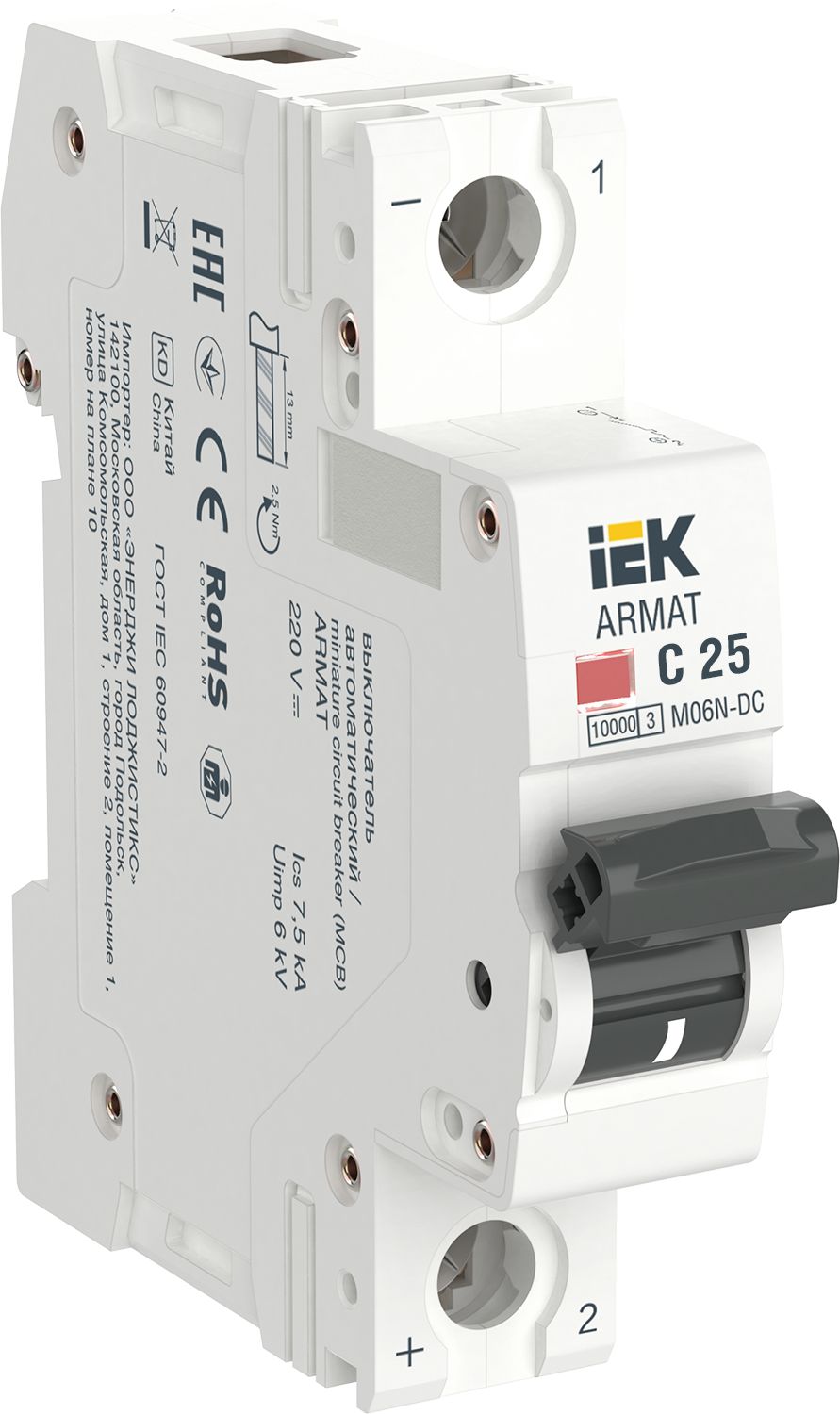

ARMAT Автоматический выключатель M06N-DC 1P C 25А IEK
Характеристики
Вес одного полюса
0,118
Возможна дополнит комплектация
Да
Возможность присоединения шин
PIN (штырь), FORK (вилка)
Класс защиты от поражения электрическим током
0
Количество защищенных полюсов
1
Количество полюсов
1
Количество силовых полюсов
1
Описание
Автоматические выключатели ARMAT серии M06N предназначены для коммутации электрических цепей постоянного тока с напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. 160 типоисполнений на 15 номинальных токов от 1 до 63 А.
Характеристики
| Вес одного полюса | 0,118 |
|---|---|
| Возможна дополнит комплектация | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Класс защиты от поражения электрическим током | 0 |
| Количество защищенных полюсов | 1 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 25 |
| Мех износостойкость | 20000 |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение изоляции Ui | 500 |
| Номин напряжение постоян тока - DC | 220 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 |
| Номинальное рабочее напряжение | 220 |
| Номинальный ток | 25.0 |
| Общ количество полюсов | 1 |
| Отключающая способность | 10 |
| Потери энергии | 4.5 |
| Рабочая температура окружающей среды | -40...70 |
| С задержкой | Нет |
| Сечение многожильного гибкого провода | 1...25 |
| Сечение одножильного жёсткого провода | 1...25 |
| Степень загрязнения | 2 |
| Степень защиты - IP | IP20 |
| Сфера применения | Бытовое |
| Тип монтажа | на DIN-рейку |
| Тип напряжения | Постоянный (DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Термомагнитный |
| Характеристика срабатывания - кривая тока | C |
| Частота | - |
| Ширина по количеству модульных расстояний | 1 |
| Электр износостойкость | 6000 |
Документация
Скачать всю документациюСертификаты (4)
ЕАЭС № BY_112 11.01.TP001 064.01 00130.pdf
pdf, 511.57 KB
ЕАЭС N RU Д-CN.РА02.В.71148_26.pdf
pdf, 19.97 MB
ЕАЭС RU С-CN.АЯ46.В.41102_25.PDF
pdf, 1.22 MB
ЕАЭС RU С-CN.АЯ46.В.49572_26.pdf
pdf, 1.23 MB
Руководство (1)
jpg, 318.35 KB
Паспорт (1)
M06N-DC_B_C_ARMAT_passp_ru-eng_1.pdf
pdf, 3.42 MB
Преимущества (8)
Габаритные чертежи (1)
jpg, 170.05 KB
Схема подключения (2)
jpg, 94.75 KB
jpg, 127.33 KB
