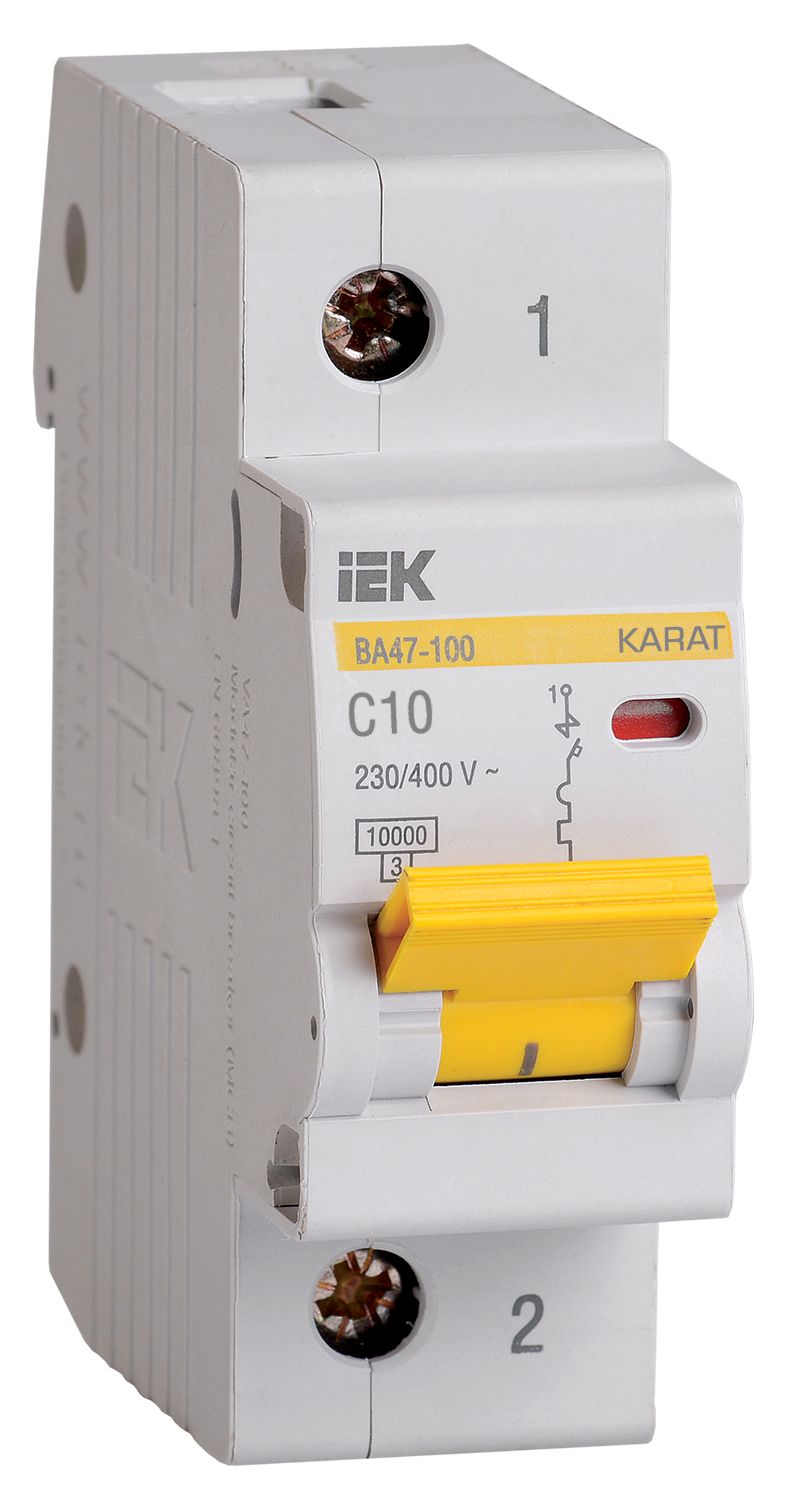

KARAT Автоматический выключатель ВА47-100 1P C 10А 10кА IEK
Характеристики
Возможна дополнит комплектация
Да
Время срабатывания расцепителя в зоне КЗ tm
0,1
Класс токоограничения
3
Климатическое исполнение
УХЛ4
Количество защищенных полюсов
1
Количество полюсов
1
Количество силовых полюсов
1
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Характеристики
| Возможна дополнит комплектация | Да |
|---|---|
| Время срабатывания расцепителя в зоне КЗ tm | 0,1 |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество защищенных полюсов | 1 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 35 |
| Монтажная глубина - ниши | 74,3 |
| Наличие взрывозащиты | Без взрывозащиты |
| Наличие дифференциального расцепителя | Нет |
| Наличие теплового расцепителя | Да |
| Наличие электромагнитного расцепителя | Да |
| Наличие электронного расцепителя | Нет |
| Номин импульсное выдерживаемое напряжение | 6 |
| Номин напряжение постоян тока - DC | ≤ 60 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В | 10.0 |
| Номинальное рабочее напряжение | 400 |
| Номинальный ток | 10.0 |
| Общ количество полюсов | 1 |
| Отключающая способность | 10 |
| Потери энергии | 3.0 |
| Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
| Способ задания уставки расцепителя | По типу (A/B/C/D...) |
| Степень защиты - IP | IP20 |
| Сфера применения | Промышленное и бытовое |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Характеристика срабатывания - кривая тока | C |
| Частота | 50 |
| Ширина по количеству модульных расстояний | 1,5 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС N RU Д-CN.РА02.В.67171_26.pdf
pdf, 1.81 MB
ЕАЭС RU С-CN.АЯ46.В.48038_26.pdf
pdf, 2.35 MB
Листовка (1)
listovka_VA47-100.pdf
pdf, 2.92 MB
Преимущества (7)
Габаритные чертежи (1)
jpg, 175.64 KB
Схема подключения (1)
jpg, 130.6 KB
