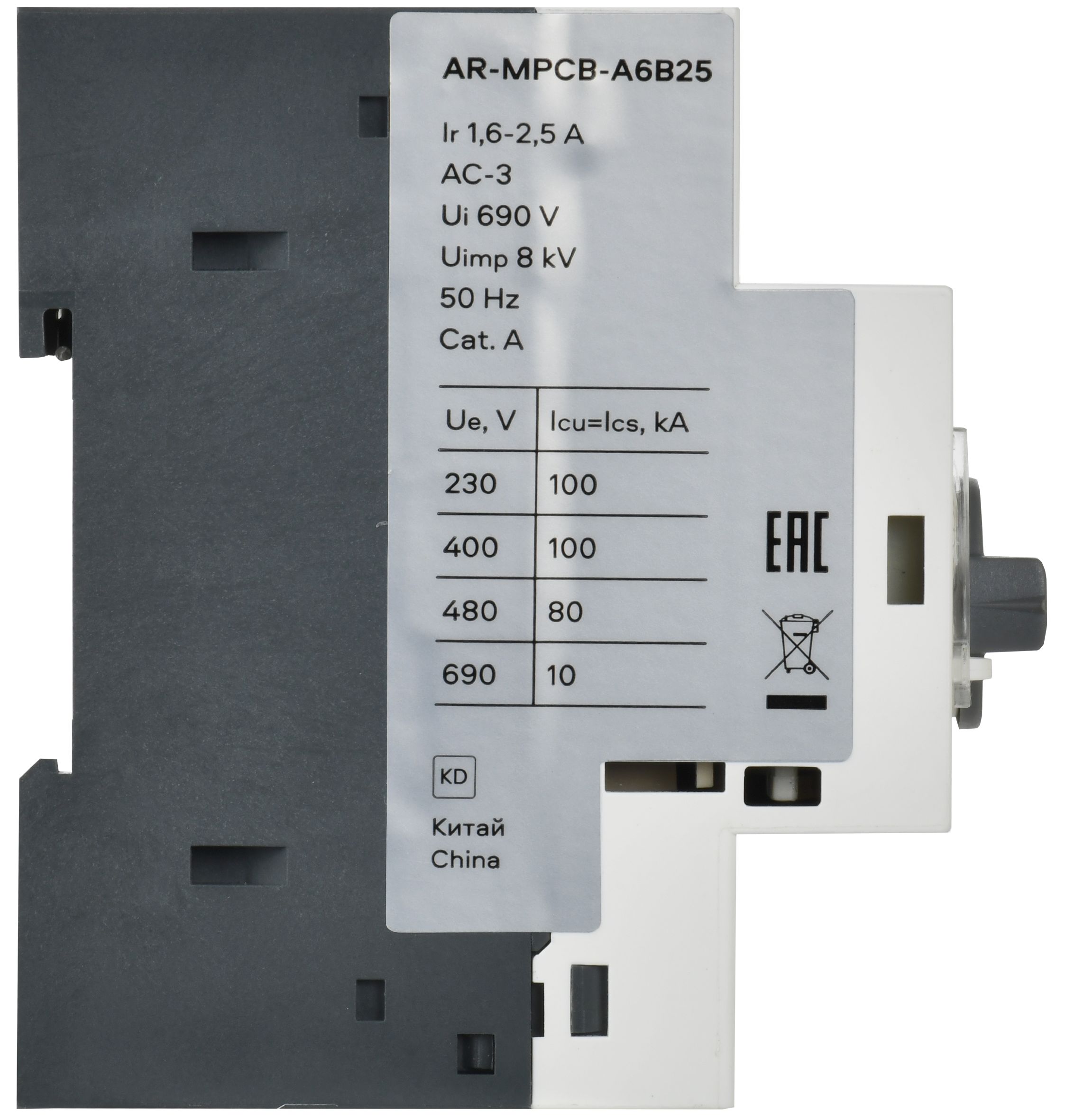

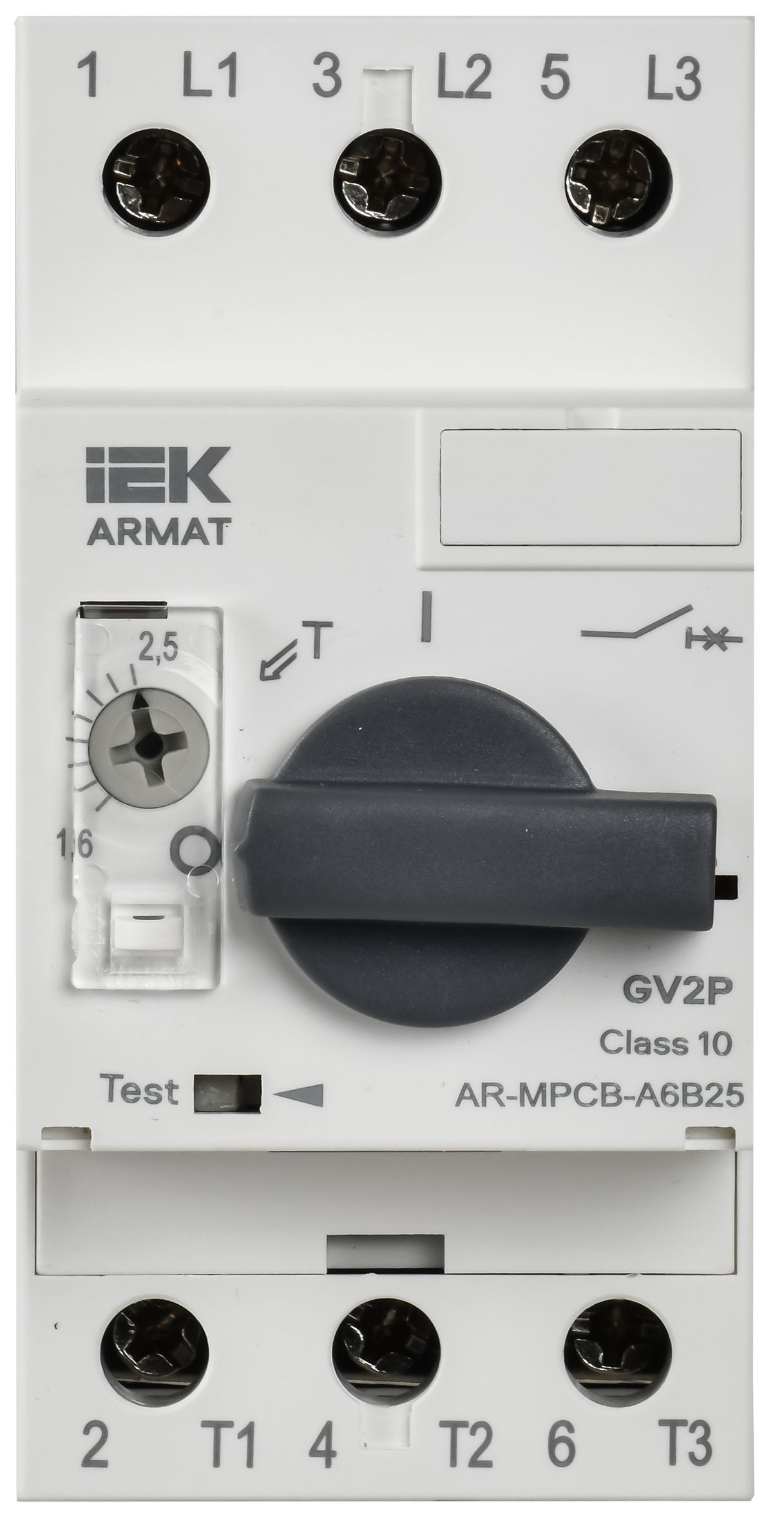

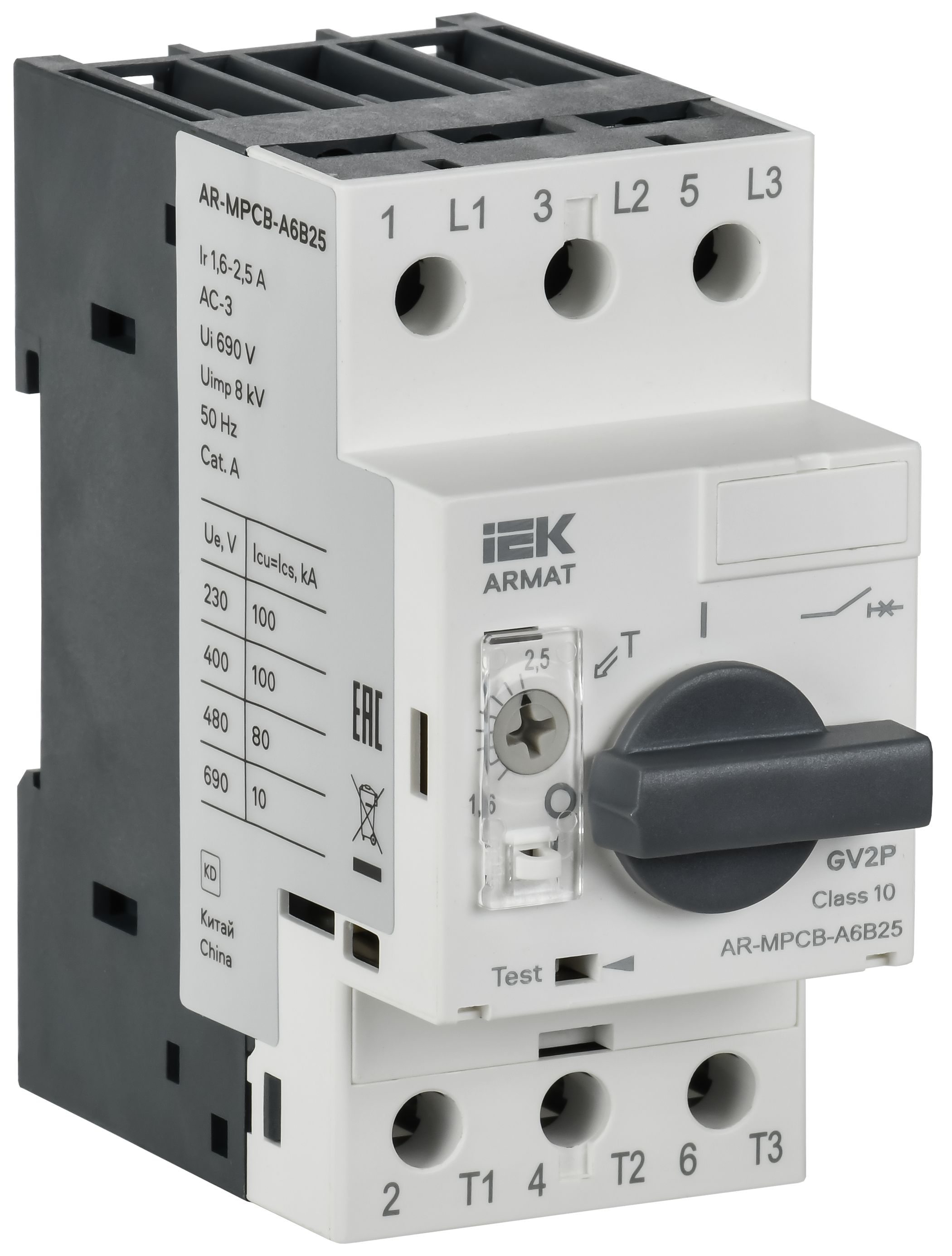

ARMAT Автоматический выключатель защиты двигателя A6 GV2P 1,6-2,5А IEK
Характеристики
Вес
0,37
Высота
90.0
Глубина
76.4
Диап регул без заде сраб расцеп короткого замык
-
Диапазон уставки тока расцепления
1,6...2,5
Класс расцепления - защиты
10
Количество полюсов
3
Описание
Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики
| Вес | 0,37 |
|---|---|
| Высота | 90.0 |
| Глубина | 76.4 |
| Диап регул без заде сраб расцеп короткого замык | - |
| Диапазон уставки тока расцепления | 1,6...2,5 |
| Класс расцепления - защиты | 10 |
| Количество полюсов | 3 |
| Коммутационное перенапряжение | ≤ 8000 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин мощность управ ЭД в применения АС-3 230В | 0.37 |
| Номин мощность управ ЭД в применения АС-3 400В | 0.75 |
| Номин мощность управ ЭД в применения АС-3 660В | 1.50 |
| Номин напряжение изоляции Ui | 690 |
| Номин откл способность Icu при 400 В AC | 100 |
| Номин предельный отключаемый ток к з Iсu 230 В | 100 |
| Номин предельный отключаемый ток к з Iсu 400 В | 100 |
| Номин предельный отключаемый ток к з Iсu 660 В | 10 |
| Номин продолжительный ток Iu | 3 |
| Номин раб напряжение | 230/400/690 |
| Номин рабочий отключаемый ток к з Iсs 230 В | 100 |
| Номин рабочий отключаемый ток к з Iсs 400 В | 100.0 |
| Номин рабочий отключаемый ток к з Iсs 660 В | 10.00 |
| Номин ток | 2.5 |
| Номин частота | 50 |
| Ремонтопригодность | Нет |
| С встроенным расцепителем пониж-го напряж | Нет |
| С интегрированным вспомогат перекл | Нет |
| С термозащитой | Да |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -40…70 |
| Тип монтажа | На DIN рейку |
| Тип подключения | Винтовое соединение |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Термомагнитный |
| Уставка электромагнитного расцепителя | 33.0 |
| Чувствительность к обрыву фазы | Да |
| Ширина | 45.0 |
| Электр или Мех износостойкость | 12000 |
Документация
Скачать всю документациюСертификаты (4)
304эп-14-2-7 от 29.12.2025.pdf
pdf, 12.27 MB
303эп-14-2-7 от 29.12.2025.pdf
pdf, 12.57 MB
ЕАЭС RU С-CN.АЯ46.В.38993_25.PDF
pdf, 1.17 MB
Паспорт (3)
Vykluchatel'_GV2P_ARMAT_manual_3.pdf
pdf, 7.7 MB
Vykluchatel'_GV2P_ARMAT_passp_mult_2.pdf
pdf, 7.51 MB
AR.MPCB.001.1_MPCB_ARMAT_passp_ru-en_3.pdf
pdf, 752.09 KB
Листовка (1)
Listovka_А4_ARMAT_АЗД_GV2P_view.pdf
pdf, 286.57 KB
Габаритные чертежи (1)
jpg, 142.44 KB
