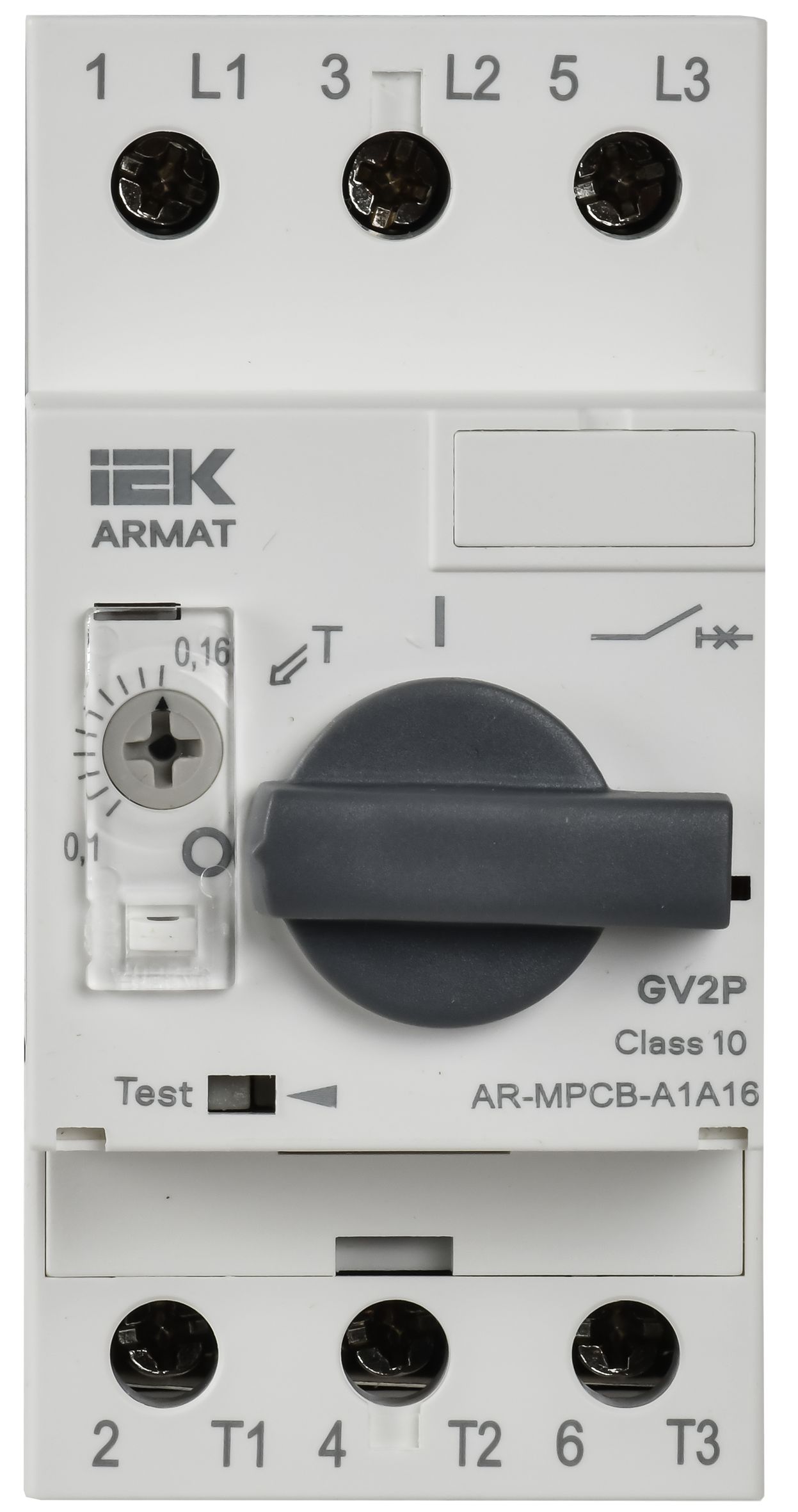

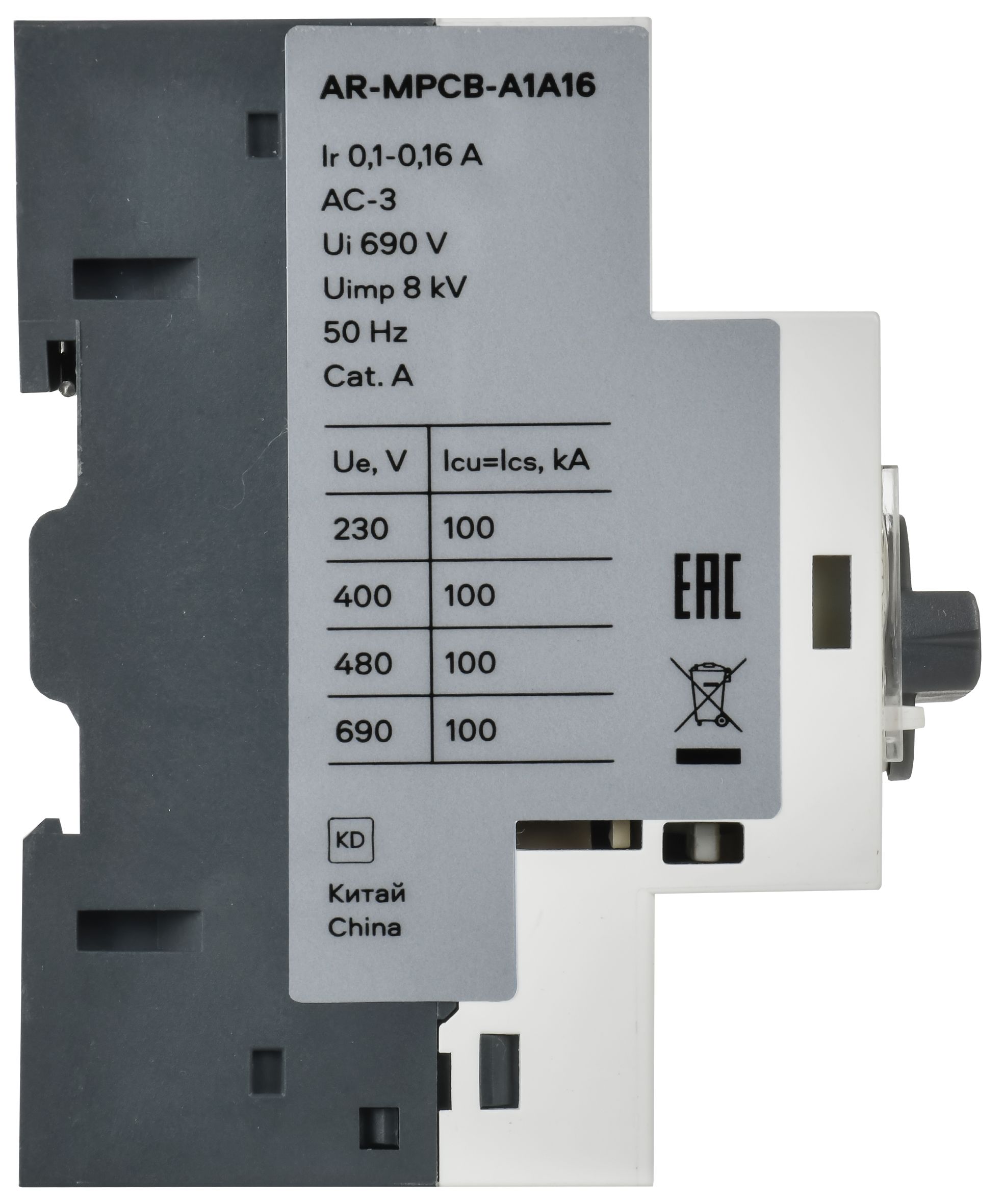

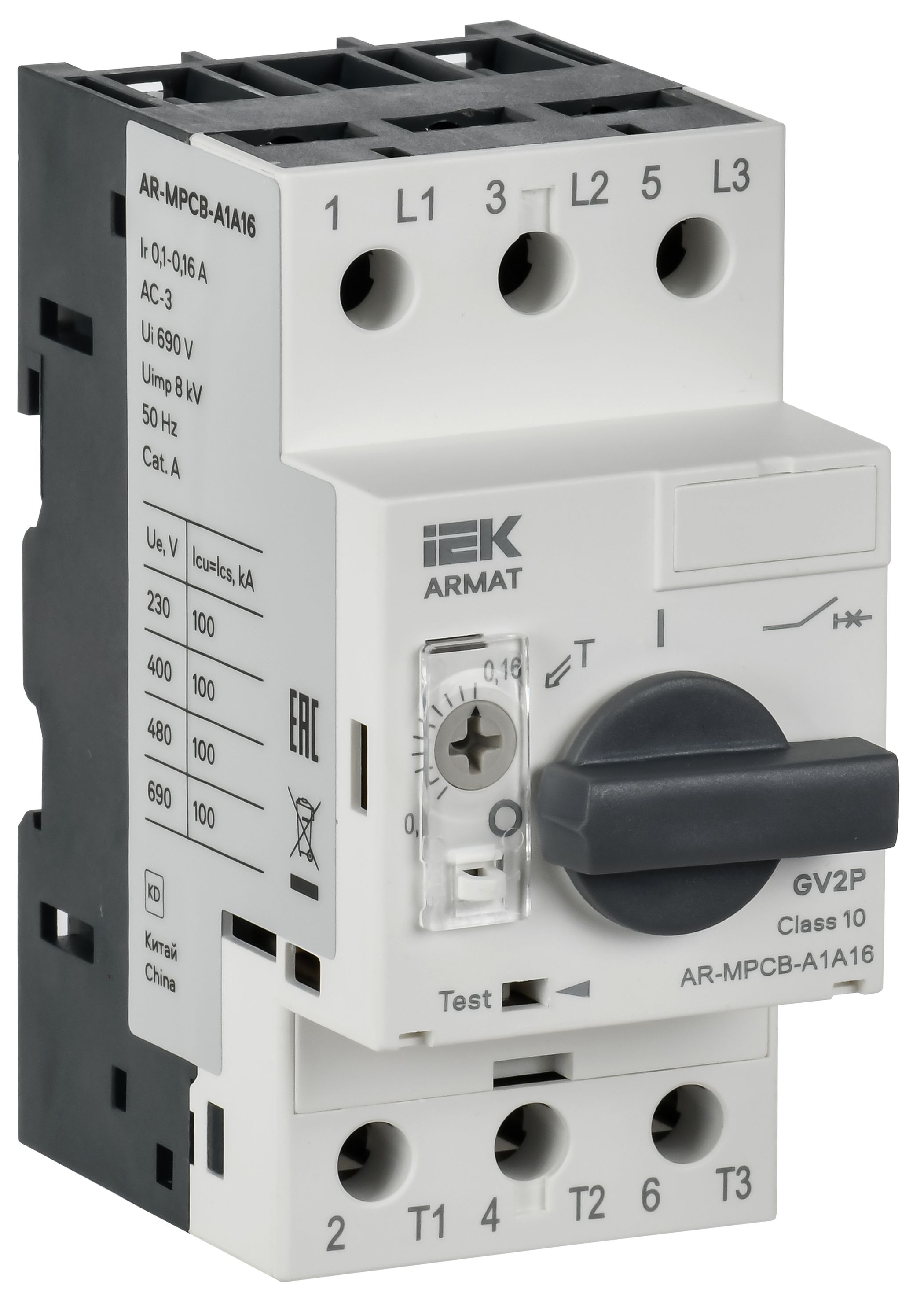

ARMAT Автоматический выключатель защиты двигателя A1 GV2P 0,1-0,16А IEK
Характеристики
Вес
0,32
Высота
90.0
Глубина
66.4
Диап регул без заде сраб расцеп короткого замык
-
Диапазон уставки тока расцепления
0,1...0,16
Класс расцепления - защиты
10
Количество полюсов
3
Описание
Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики
| Вес | 0,32 |
|---|---|
| Высота | 90.0 |
| Глубина | 66.4 |
| Диап регул без заде сраб расцеп короткого замык | - |
| Диапазон уставки тока расцепления | 0,1...0,16 |
| Класс расцепления - защиты | 10 |
| Количество полюсов | 3 |
| Коммутационное перенапряжение | ≤ 7999 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин мощность управ ЭД в применения АС-3 230В | 0.04 |
| Номин мощность управ ЭД в применения АС-3 400В | 0.02 |
| Номин мощность управ ЭД в применения АС-3 660В | 0.10 |
| Номин напряжение изоляции Ui | 690 |
| Номин откл способность Icu при 400 В AC | 100 |
| Номин предельный отключаемый ток к з Iсu 230 В | 100 |
| Номин предельный отключаемый ток к з Iсu 400 В | 100 |
| Номин предельный отключаемый ток к з Iсu 660 В | 100 |
| Номин продолжительный ток Iu | 0 |
| Номин раб напряжение | 230/400/690 |
| Номин рабочий отключаемый ток к з Iсs 230 В | 100 |
| Номин рабочий отключаемый ток к з Iсs 400 В | 100.0 |
| Номин рабочий отключаемый ток к з Iсs 660 В | 100.00 |
| Номин ток | 0.2 |
| Номин частота | 50 |
| Ремонтопригодность | Нет |
| С встроенным расцепителем пониж-го напряж | Нет |
| С интегрированным вспомогат перекл | Нет |
| С термозащитой | Да |
| Степень защиты - IP | IP20 |
| Температура эксплуатации | -40…70 |
| Тип монтажа | На DIN рейку |
| Тип подключения | Винтовое соединение |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип расцепителя | Термомагнитный |
| Уставка электромагнитного расцепителя | 2.1 |
| Чувствительность к обрыву фазы | Да |
| Ширина | 45.0 |
| Электр или Мех износостойкость | 12000 |
